Информация в помощь тем людям, кто собирается купить мультиметр класса UT61E.
В принципе вообще не было в планах мультиметра, но в пятницу приехал мультиметр MUSTOOL MT108T (за 500руб) из
ЭТОГО ОБЗОРА. И на меня нахлынула волна по мультиметрам. Попалась хорошая цена и главное, что нигде не удалось найти фото платы этого CS618A +. Возобладал спортивный интерес, но был в голове и
OWON B41T (цена была 3400руб).
Заказывал в пятницу 26 августа, была распродажа на Али. Доставка из России, цена 3802руб с доставкой, доставлял СДЕК (в Зап.Сибирь из Москвы). Срок доставки ровно неделя. В пятницу, 2 сентября, заказ был на выдаче. Это будет в базу знаний Муськи по разным ревизиям/названиям/маркировки этого нового мультиметра UT61E+.
Характеристики, со страницы продавца, выкладывать не имеет смысла. Эти характеристики полностью повторяют характеристики мультиметра UT61E+. Есть отличный обзор uncle_sem —
ссылка.
Коробка/комплектация.
Комплектация стандартная, есть косметические изменения с UT61E+. Добавили батарейки (4шт, ААА). Есть мини-диск с софтом. На коробку, в инструкцию и на лицевую сторону мультиметра добавили надпись A-BF и название модели CS618A +. Если верить бумажке из комплекта, так мультиметр из старой партии — июнь 2021 года. На плате 14 неделя, 21 год.
Сравнение с мультиметром UT61E+.
Внутренний мир.
Полная копия платы из
обзора uncle_sem. Но в этом изначально почти не было сомнений.
Одна сторона платы. Варисторы 07d751k (ZOV). На термисторах прочитать маркировку не получилось. Термистор с термоусадкой (PTC4) допаивался вручную, на обратной стороне платы есть небольшие остатки флюса. По дате производства, плата почти ровесник платы из обзора uncle_sem (14 неделя, 21 год).
![](https://art.mysku-st.net/uploads/arts/04/91/34/2022/09/03/e59b40.jpg)
Пометил места где была ручная пайка. Это на всех платах UT61E+. Много остатков флюса и есть мелкие прилипшие остатки припоя.
Другая сторона платы.
Полигон под «крутилку» смазан. На втором фото пометил ручную допайку, есть остатки флюса (один термистор и пищалка).
Технический вопрос специалистам.
Всё равно доставать паяльник (пропаять, убрать флюс), то была мысль залудить медным проводом дорожку COM. И потом покрасить лаком. Но смутно помню, что где-то Kirich не советовал трогать эти дорожки и полигоны, в которые установлен токовый шунт. Могут поплыть показания. Можно ли смело облуживать эти дорожки на мультиметрах?
Итог по этому мультиметру — полная копия мультиметра UT61E+. На всякий случай проверил маркировку микросхем — никаких отличий c UT61E+.
Немного информации по мультиметрам Unit линейки 61E
Про разные маркировки/обозначения UT61E+ и про их покупку на Али. Про условный класс мультиметров UT61E. В этот класс отношу мультиметры UT61E, UT61E+, OWON B41T, Victor 86E (RuoShui 86E). Это относительно недорогие мультиметры по соотношению цена/качество (по акциям). Но это очень субъективно.
На похожем железе были/есть мультиметры от Mastech — это
MS8340B (MS8240D). Но у Mastech была очень твердолобая политика по цене и эти мультиметры вообще убрал из своего списка. Сколько их не смотрел, то всегда одинаковая высокая цена и шаг влево/вправо — попытка побега. По
Victor 86E — тоже обычно мало предложений, мне лично не нравится.
Рассмотрим линейку мультиметров UT61E, UT61E+.Относительно гибкая ценовая политика на Али. Брать нужно по распродажам. У меня есть многолетняя ценовая политика по этой серии — 3500/3600руб за мультиметр. Цена в $ меня никогда не интересовала, всегда ориентировался только на цену в рублях. Чтобы не разводить воду про старую версию (доработки, разные платы), то просто дам свой
СТАРЫЙ ТОПИК НА СКИДКУ на UT61E. Там есть подробности про литиевые кроны, варисторы и т.д и т.п.
Теперь про новую линейку UT61E+. Что мы имеем на сегодня. Только моё субъективное мнение.
Обзор UT61E+ от uncle_sem —
ССЫЛКА.
Пока получается примерно так. Имеем несколько версий и разной маркировки одной условной модели UT61E+.
- 1) Маркировка UT61E+, это рынок Китая. Обычно зелёная плата с маленькими предохранителями. Но была и синяя плата с маленькими предохранителями — ВИДЕО .
- 2) Маркировка UT161E, это рынок Европы. Должна быть синяя плата и большие предохранители. Есть разница по работе NCV.
- 3) Маркировка CS618A +, это скорее всего плата китайского UT61E+. И сам мультиметр похоже сделан по заказу конторы A-BF. Но морде логотип и UNIT и A-BF. Такой старый мультиметр UT61E есть и у конторы LAOA с Али (был корпус фирменного зелёного цвета).
- 4) Есть корпус с маркировкой UT61E-II. Пока совсем непонятная маркировка.
По пункту 1 и 2 — смотрим
ВИДЕО в YouTube. Если здесь будет заблокирован просмотр, то вбиваем «Сравниваем обычный мультиметр UNI-T UT61E+ и версию для Европы UT161E». Там есть качественное сравнение плат для Китая и Европы. Обращаем внимание на резистор по NCV. Думаю, что по этим платам всё понятно.
По пункту 3 — сделал предположение, что это возможно отдельный заказ от A-BF. Возможно это родственный бренд/субренд от Unit. Вероятно будет плата от китайской версии UT61E+. Фото платы найти не удаётся. Сделал такое предположение, так как на Али уже была старая версия UT61E с другим названием. Это
МУЛЬТИМЕТР LA814102 с логотипом от LAOA и их фирменным цветом.
AlexST77 подкинул свою версию, что возможно A-BF являются реальными производителями.
По пункту 4 (
UT61E-II) — самая непонятная маркировка, пока нет разумных предположений. Возможно дело даже в комплектации. Забыл про эту версию, но её мне напомнил uncle_sem. Продаётся в «UNI-T Official Store» одновременно с
UT161E и с
UT61E +.
По мультиметру
OWON B41T — сильно не следил за ним. Давно не видел здесь новостей по изменениям на плате и новым ревизиям. На Муське, хорошо знает подробности/недостатки старой платы, это AlexST77.
Обзор на OWON B41T, от uncle_sem —
ССЫЛКА.
Теперь про их покупку на Али.
Что имеем на лето 2022 года. Как обычно делаем покупки на распродажах. Пока продолжает действовать мой принцип — покупка за 3600руб. Мультиметры OWON B41T и старая версия UT61E вписываются с запасом по цене. В пятницу (26 августа) на них был уровень цен от 3400руб с доставкой. На новую модель цена выше. Почти всегда есть доставка из России. А при доставке из России есть дополнительные три варианта — Почта России, курьер, точки выдачи. При покупки средних моделей от Unit, обязательно проверяем местные магазины. Например, в России, средние модели продаются с разным названием — одновременно, в одном магазине, продаются под
маркой UNIT и
под маркой RGK.
На Али может встретиться загадочная политика по продаже мультиметров серии UT61E+. То условный мультиметр A-BF CS618A + дороже оригинальных UT61E+, то вдруг наоборот. Поэтому проверяем все варианты перед покупкой. Магазин A-BF —
ССЫЛКА. В России, в последние недели, снизились цены на мультиметры в местных магазинах.
Делать акции на мультиметры нет возможности. В пятницу, для спортивного интереса, придушил жабу и заказал
A-BF CS618A +. Пришлось выйти из своего многолетнего ценового диапазона 3600руб. Цена с доставкой из России — 3 802руб. Через два часа после покупки, китаец дал трек-номер. Утром в субботу уже пошла складская движуха.
Про мультиметр Mustool mt108t из конкретно
ЭТОГО ТОПИКА — брал из спорт.интереса, проверить изменения на плате. Мультиметра не было у продавца в наличии, заказали новую партию. Итог — плата не поменялась. Но есть один большой минус — на чехле есть прорези под пищалку. В первых партиях их не было. Я удивился сначала, зачем их сделали? Громкость была достаточная, а вечером, дома, даже излишняя громкость. Теперь испортили прозвонку, именно громкость. Она заметно тише, несмотря на прорези в чехле. Для дневной работы, теперь этот мультиметр почти не подходит. Но возможно, что дело только в данной партии или вообще, в моём конкретном экземпляре.
Надеюсь, что кому-нибудь будет полезно.
У меня всё, всем здоровья и удачи.
Все давно и уже цифровое, а управление все такое-же, аналоговое и неудобное.
Но — недолго… ;)
Вот сейчас нас почитают китайцы, немного удивятся, но родят такого франкенштейна, раз кому-то такое нужно :)
P.S. Ну и литиевый аккум и питание от павербанка.
Если у вас села батарея — вы не знаете в каком состоянии находится схема, контроллер может «забыть» в каком состоянии оно находится, например, www.youtube.com/watch?v=u0AOIQxXKh4 и т.п.
при более-менее адекватной схемотехнике тестера (а не как в 830) максимум что может быть — сгорит предохранитель с тестере. и влияние на исследуемую цепь он тоже будет оказывать только в случае если был включен в режим измерения тока. так токовые гнёзда обычно ставят отдельно, и при помощи реле никто их не коммутирует даже в страшном сне
А про страшный сон, это вы не про вот этих самодельщиков случайно? mySKU.me/blog/aliexpress/92476.html#comment4128519
у них там как раз бистабильное реле подключает токовый шунт на основные контакты
Так это ж уаще золотое ДНО!
Например
Или вам батарейковый?
Есть и такое уродство
с крутилкой неудобно, если прибор легкий — надо придерживать.

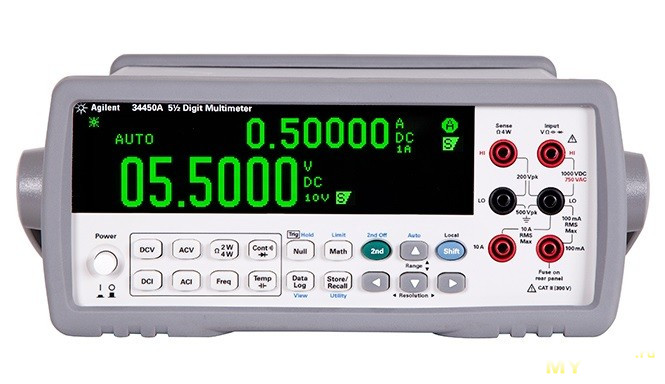

На тао периодически всплывают тоже по вкусным ценам, за неделю-месяц разбирают. В разном состоянии. Agilent, HP и Advantest. Здесь вроде хорошие были, но сейчас мусор стоит и к тому же на 20% дороже, чем был. Просто надо искать по китайскому названию компании, типа 爱德万, иначе ничего не покажет в поиске. Там были по 350 (битые) и 450 юаней 6-ой серии и 7-ой хорошие за 700 были на больше знаков, с доставкой даже приличного веса это не так много выйдет, электролиты аккуратно поменять, грамотно только, эта японская техника такая, что поменял там esr в любую сторону или биполярный кондер поставил и все ломается сразу, надо всегда иметь в запасе замену на схожую модель или другую фирму и строго менять по 1 штуке (ну в параллель где можно сразу или наоборот одну штуку менять на две) и сразу же включать и проверять точность и работу, а не менять все 20 штук сразу на 20 других и получить кучу проблем.
