GaN зарядные устройства обрели в народе заслуженную популярность. И не мудрено — имея компактный «зарядник» с передовыми протоколами зарядки, можно зарядить кучу разных устройств — начиная телефонами и заканчивая ноутбуками, причём используя ускоренную зарядку. Удобно? Несомненно. Ранее я обозревал похожее ЗУ от
Ugreen на 65W, устройство оказалось со своими особенностями, но свою основную функцию потянула. Теперь речь пойдёт о более «сильном» ЗУ с выходной мощностью 100W.
Технические характеристики
Внешний вид
Упаковка стандартная для Ugreen — фирменная в белых тонах коробка из плотного картона.

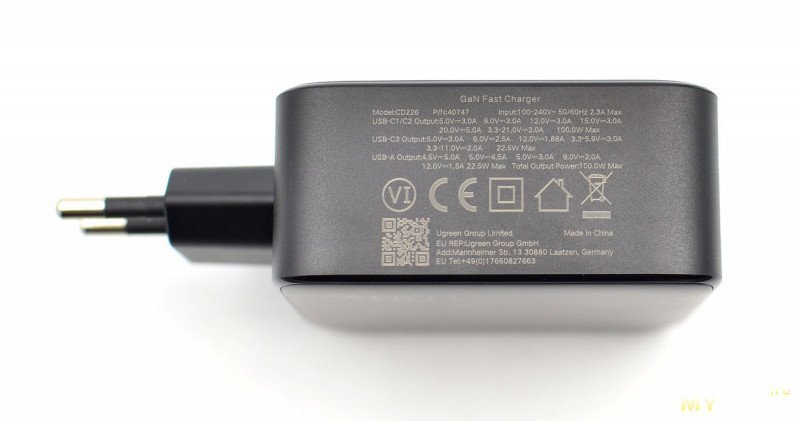

Характеристики с оборотной стороны
Форма зарядного устройства аналогична менее мощной версии CD226 на 65W, но и в этот раз напомню, что внешне он не будет ничем отличаться от других обычных «зарядников», особенно если вы привыкли складировать все имеющиеся устройства в одном месте, например в ящике.

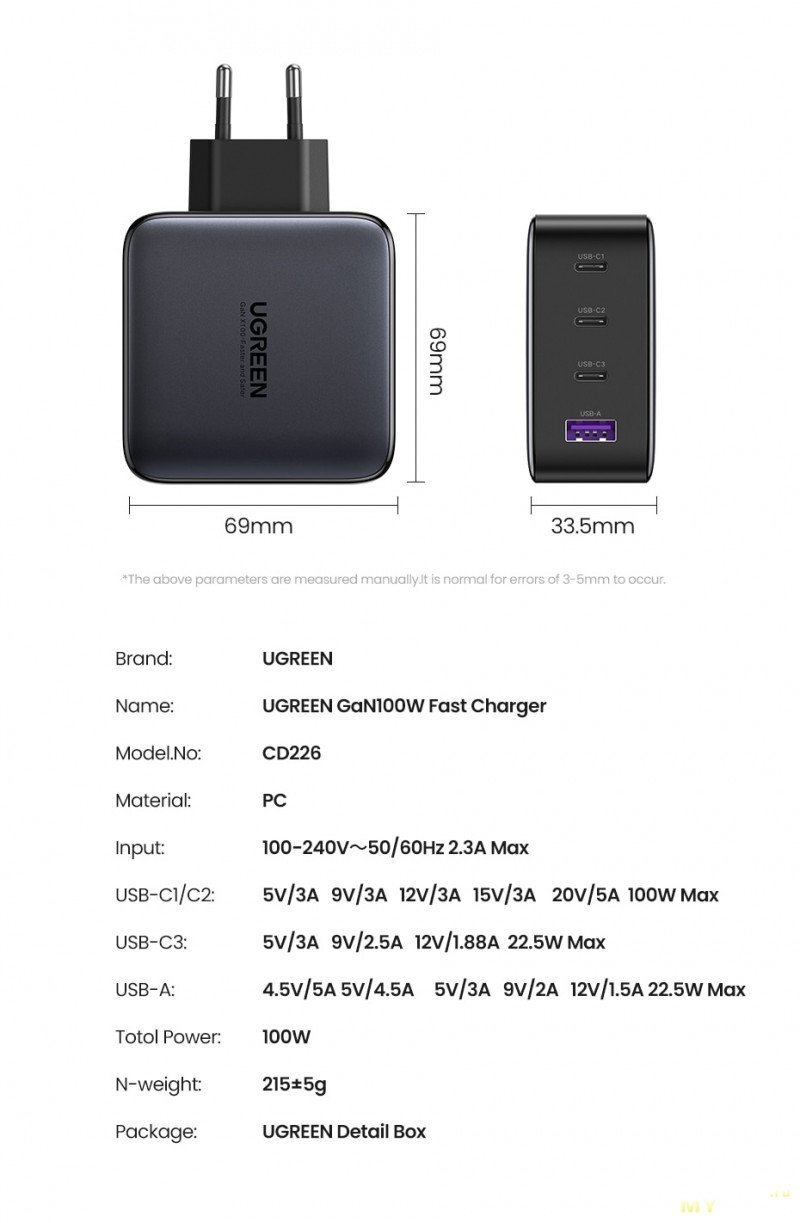

Размеры 69х69х33мм (по 4мм подрос в габаритах). Вес чуть более 236грамм (у менее мощной версии на 65W вес 175грамм)
На лицевой торцевой стороне имеется 4 USB порта: 3x USB-C + USB-A. Все порты промаркированы.
Тесты, тепловые снимки, осциллограммы

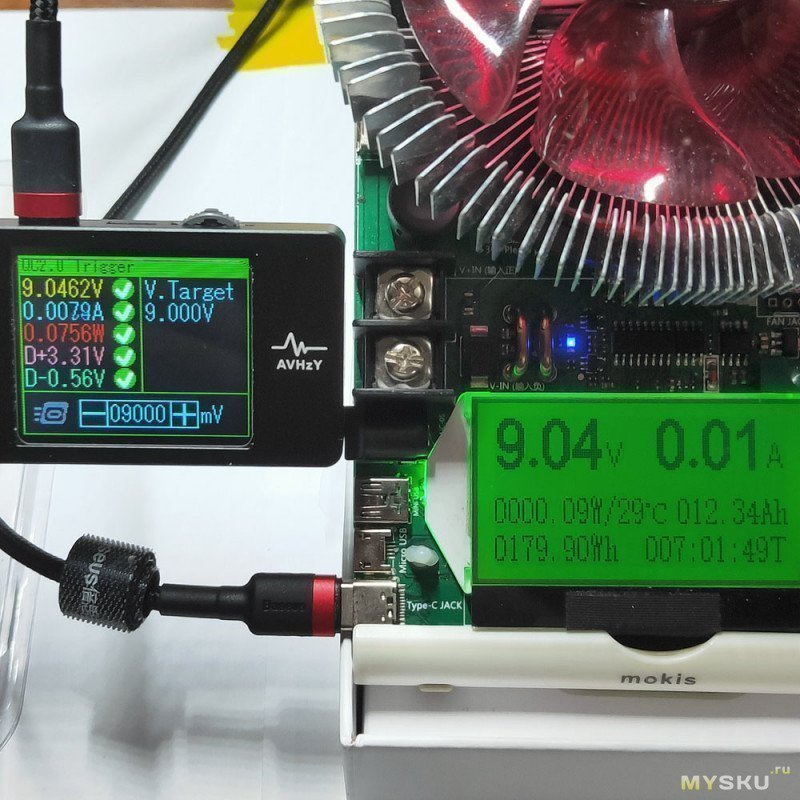

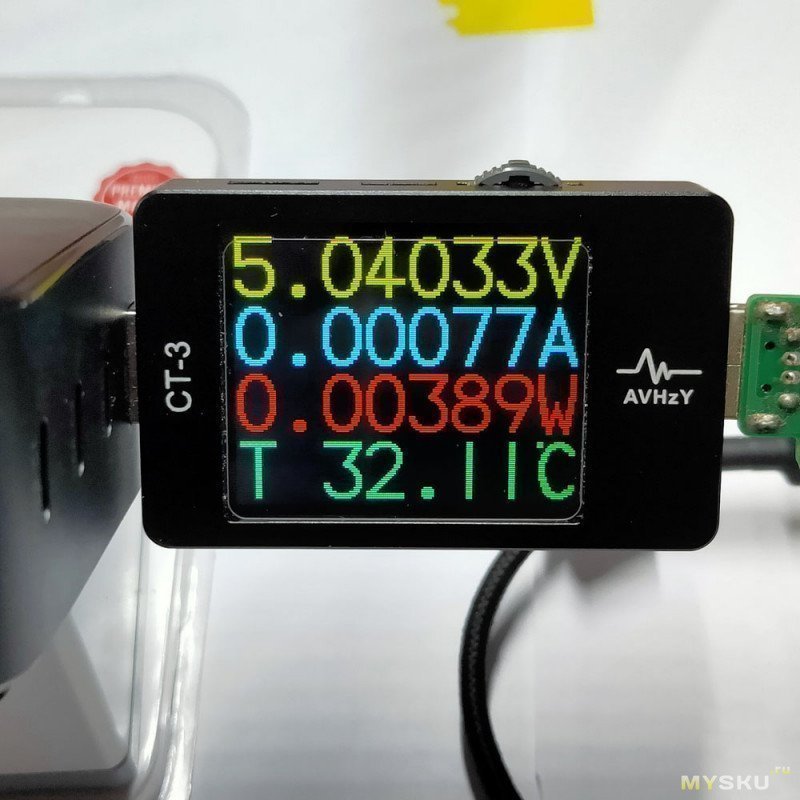

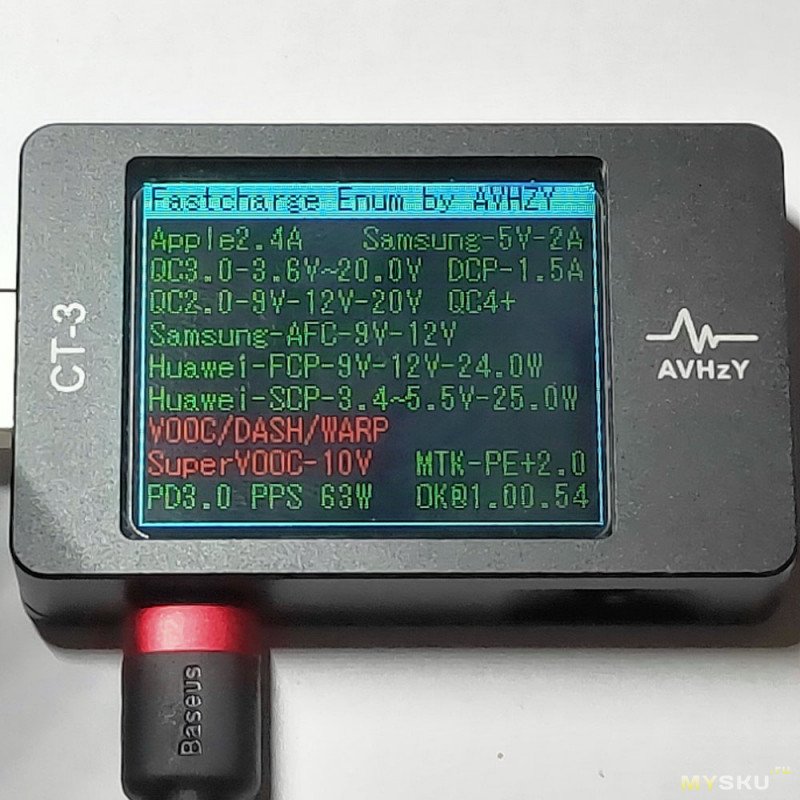

Сперва просканируем все порты на наличие поддерживаемых протоколов. Нет поддержки Oppo-протоколов.
USB-C1, USB-C2 — имеют одинаковый набор протоколов.
USB-C3 — не поддерживает 20В в режиме PD2.0
USB-A — не поддерживает 20В

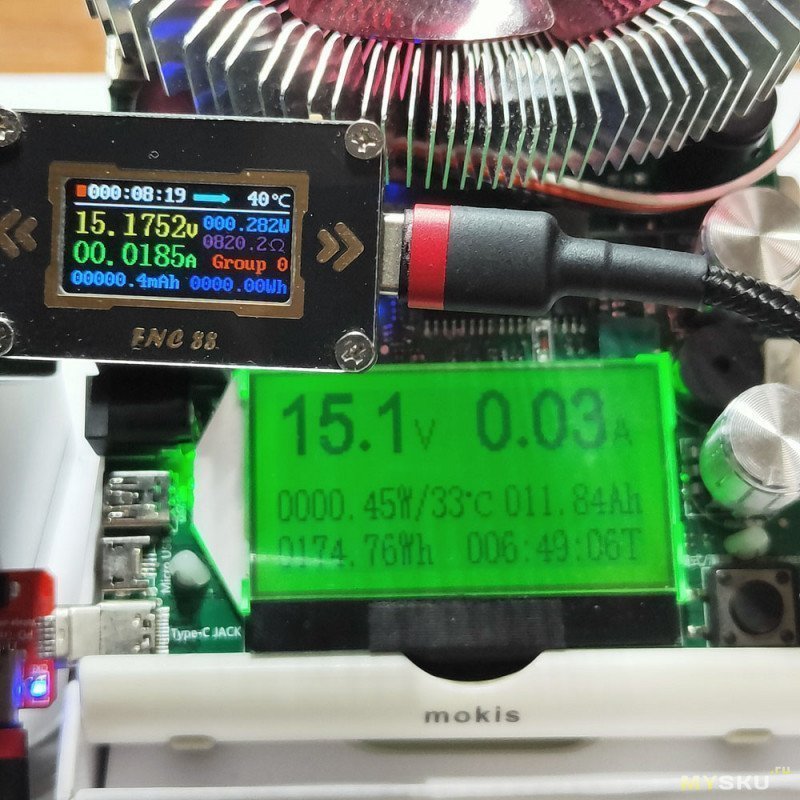

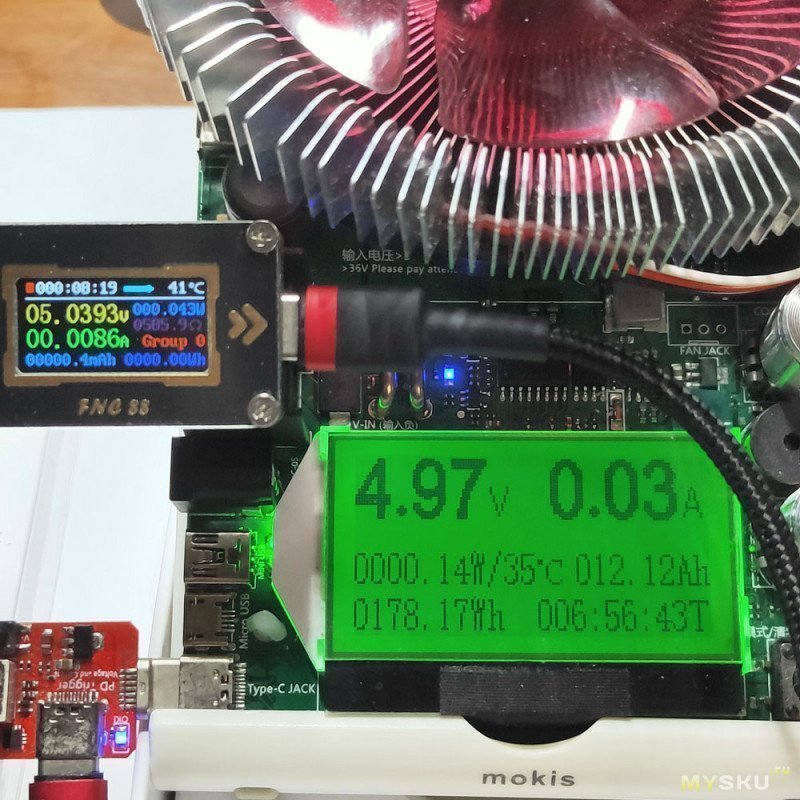

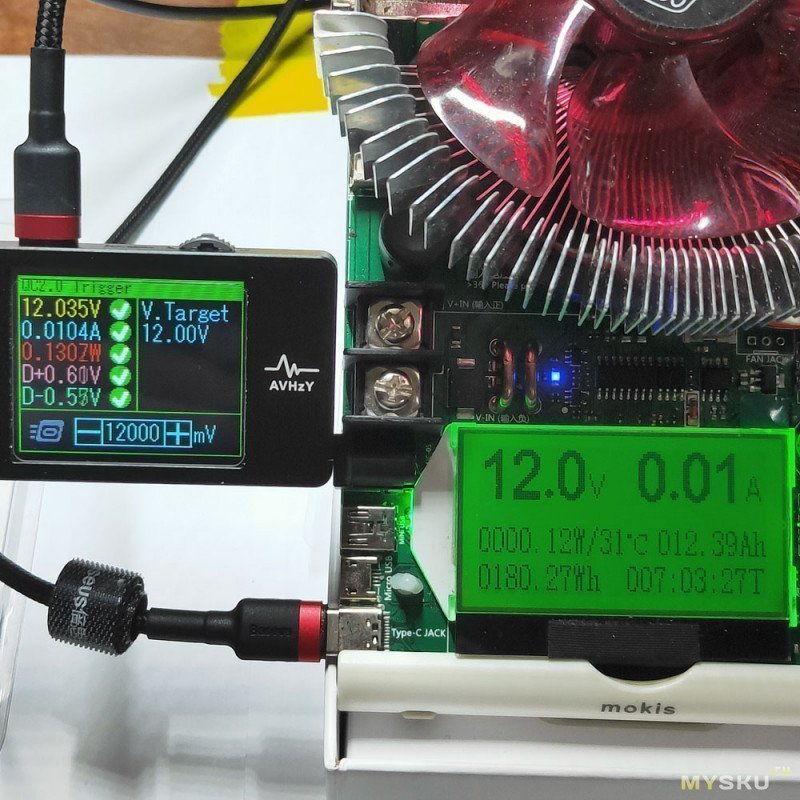

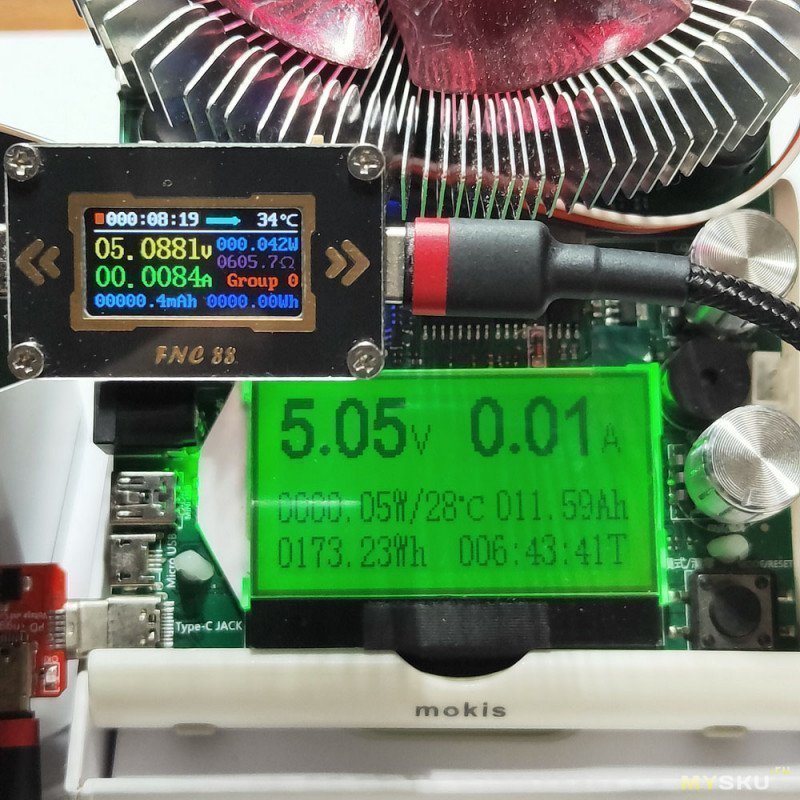

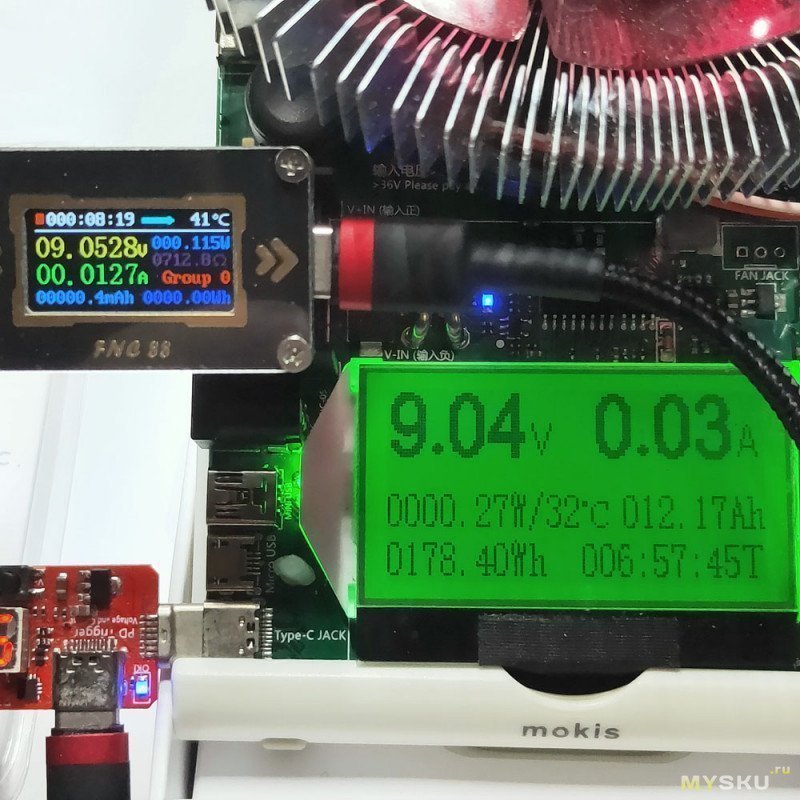

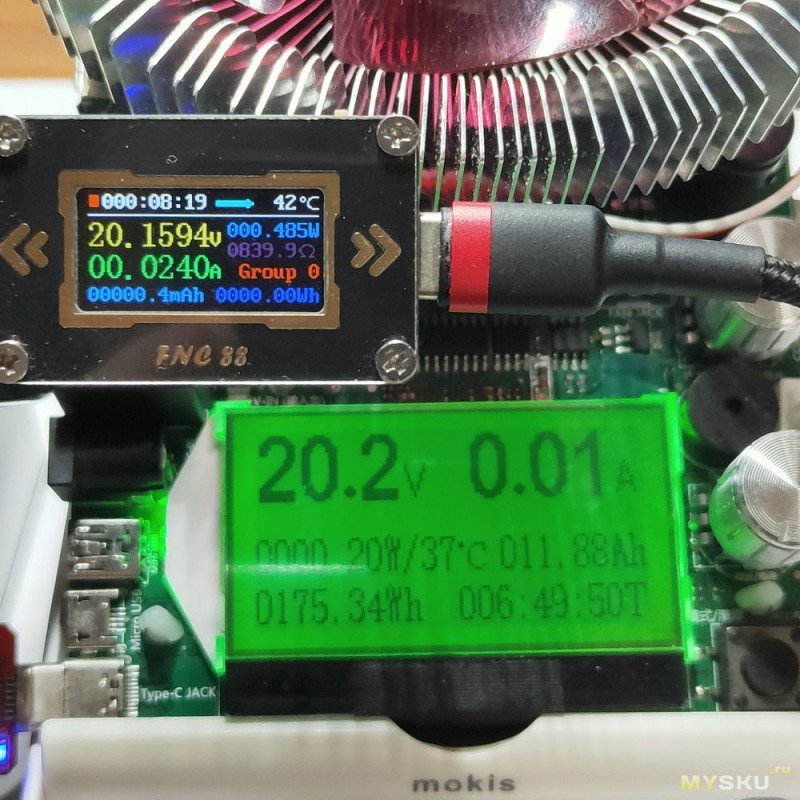

При подаче нагрузки на порт, напряжение компенсируется и возрастает

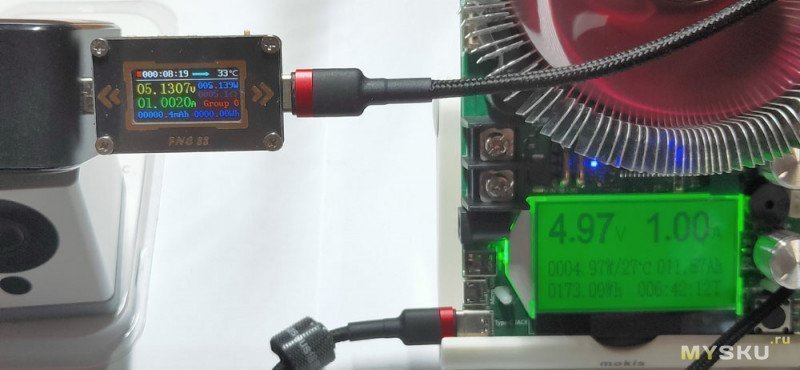

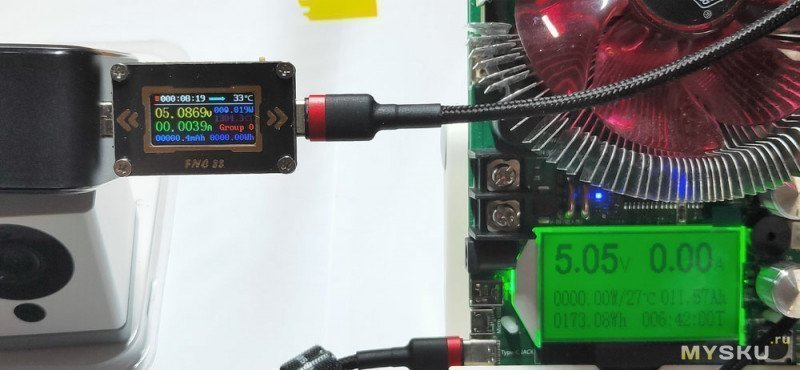

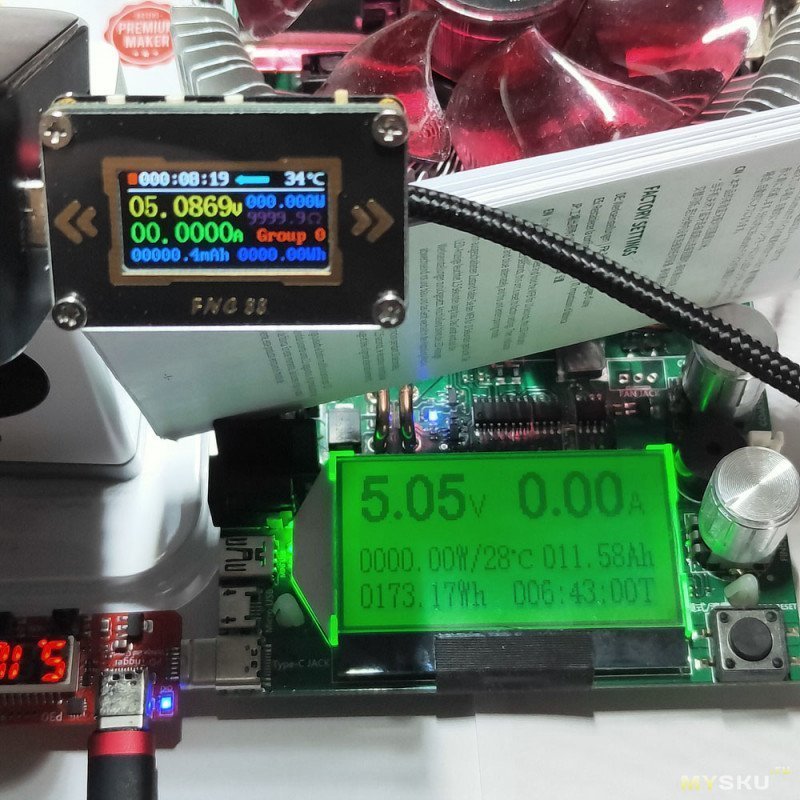

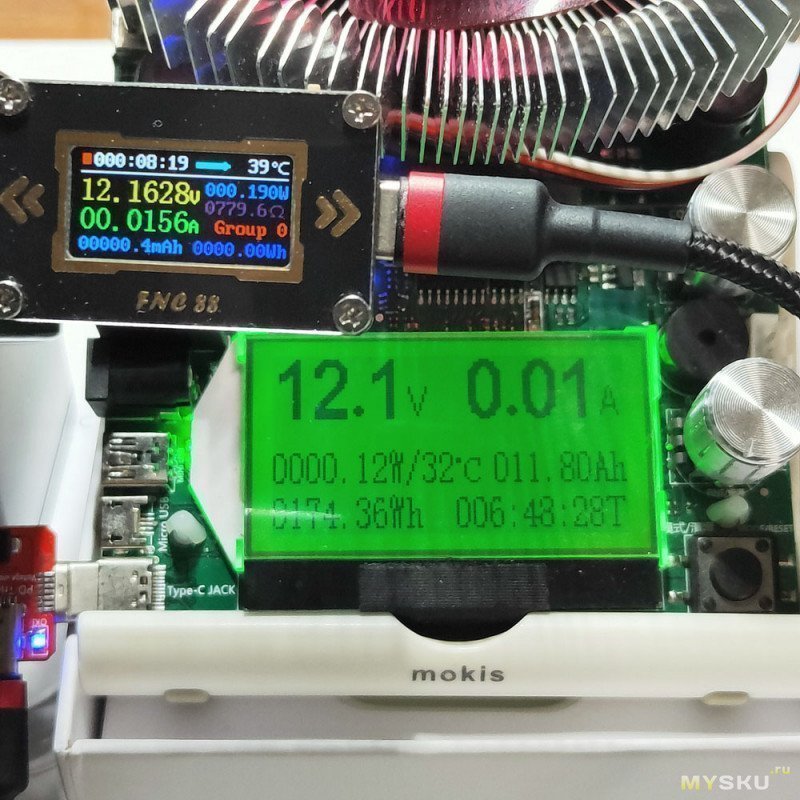

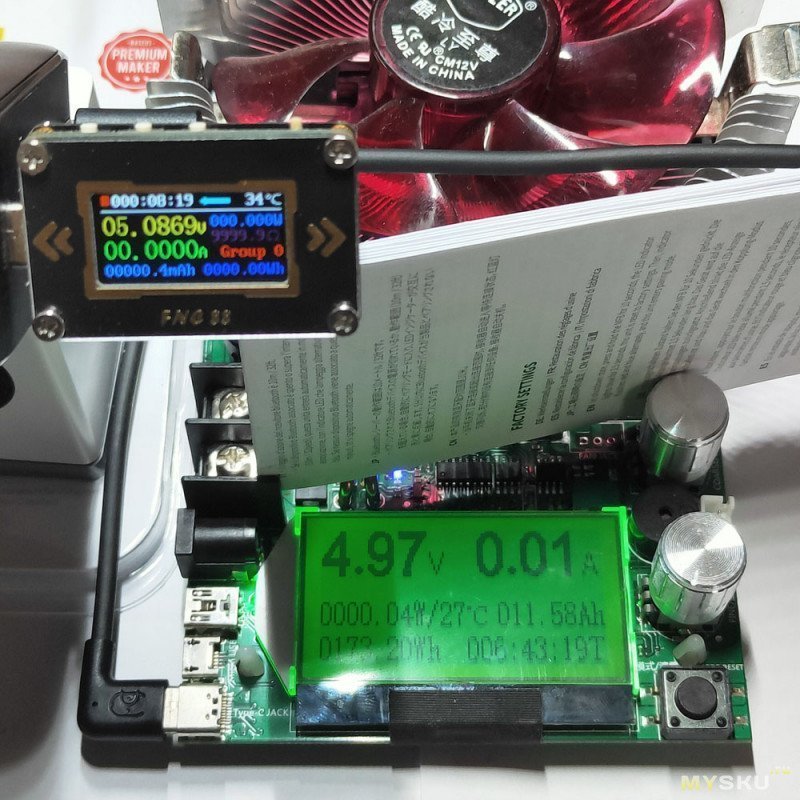

При подаче нагрузки на 1 порт, напряжение на соседнем порту не меняется

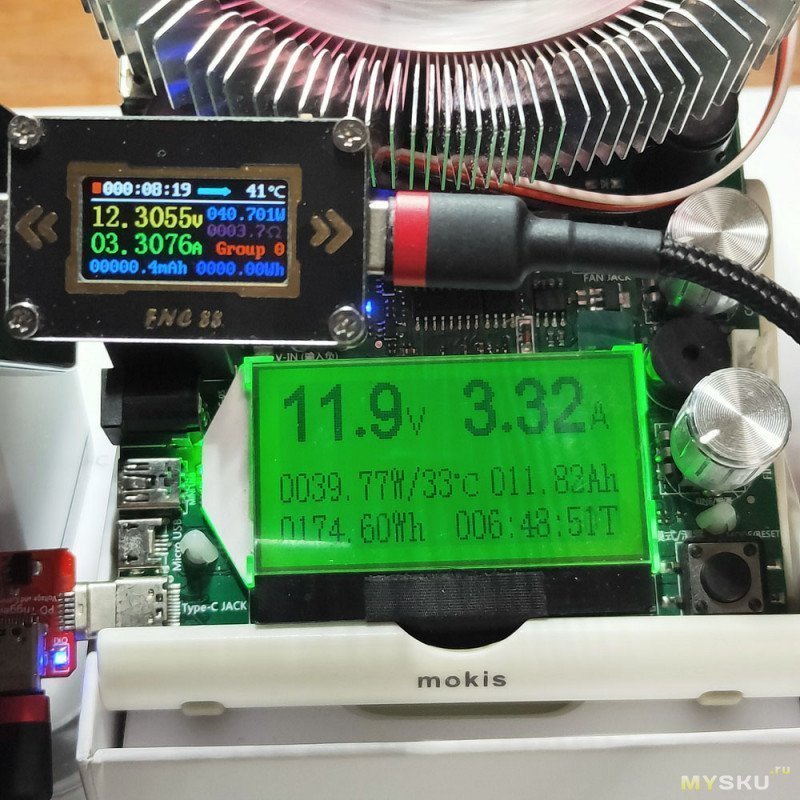

Максимально выдаваемые токи

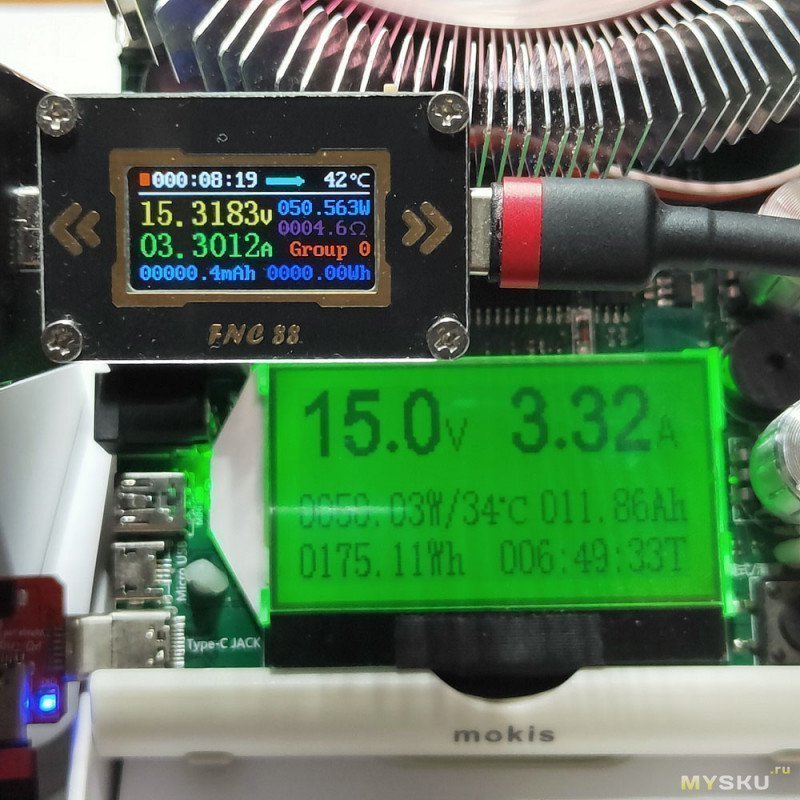

USB-C1/С2, 5В, 9В, 12В, 15В, 20В

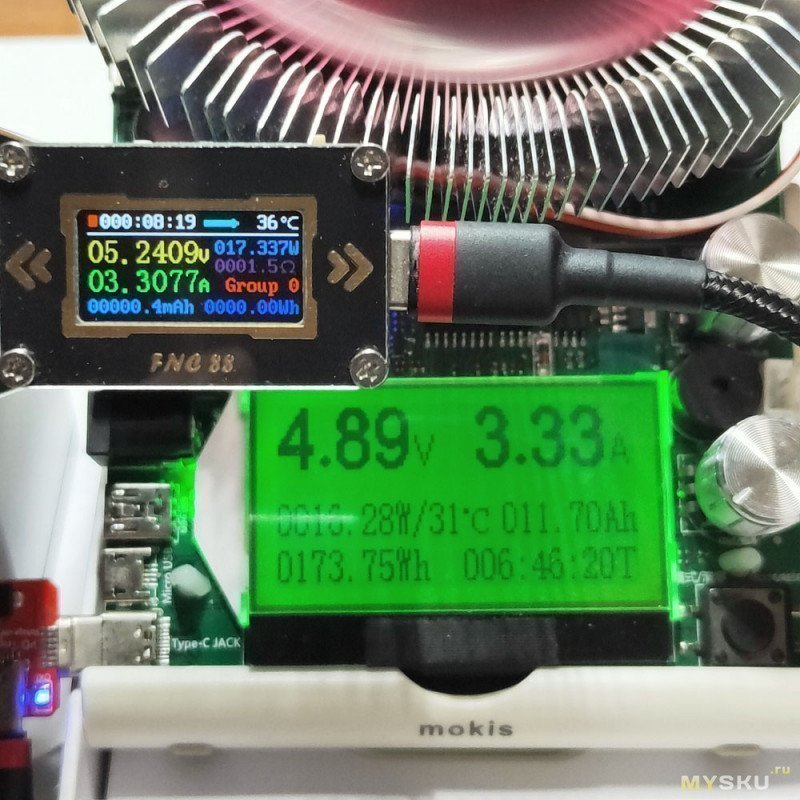

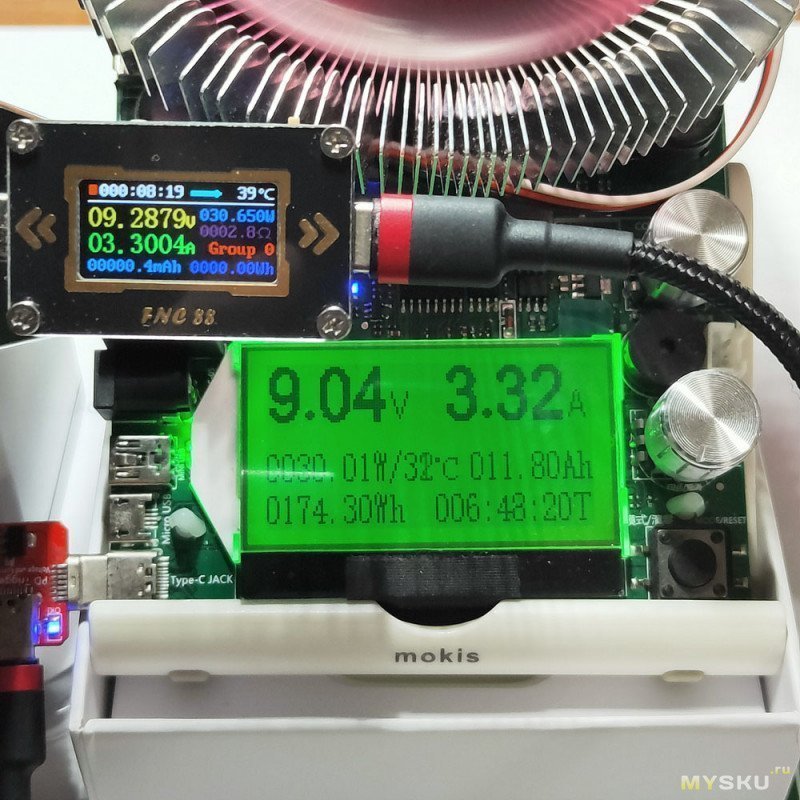

Кто не любит смотреть тест-скрины, пред-резюмирую. Ситуация во время тестов сложилась двоякая. С одной стороны, на всех напряжениях, кроме 20В, заявлены токи величиной 3А — мои же замеры показали значения даже выше заявленных, — 3.30-3.33А, что даже радует. Защита по току присутствует, если увеличить нагрузку до 3.40А, то подача напряжения отключается. Теперь к другой стороне.
При выходном напряжении 20В заявлен ток нагрузки 5А (как раз 100Вт), однако на деле это оказались те же 3.30А и при превышении нагрузки также срабатывает защита по току. С чем связано это ограничение, пока не понятно, это вопрос к студии. но всё-таки предположу, что дело в PD-протоколе, который при 20В не может выдать больше 3.30А.
UPD. дело оказалось в чипованном кабеле. Первый кабель был рассчитан на 60Вт, а нужен на 100Вт — через него выдаёт уже 20В 5А. Вопрос снимается.
USB-C3, 5В, 9В, 12В, 15В

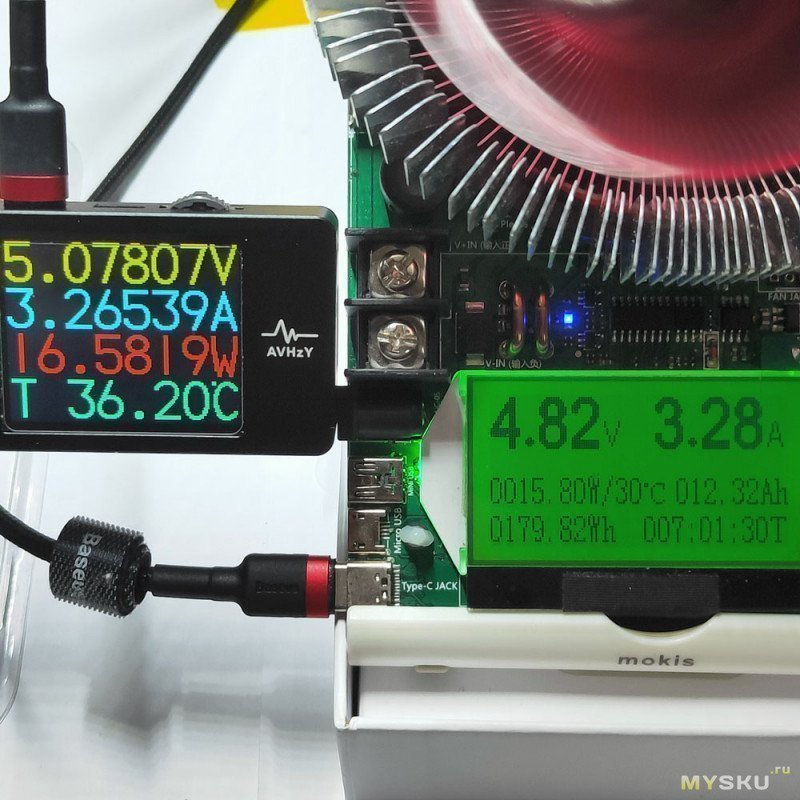

При 5В заявлен ток нагрузки 3А, на деле — 3.25А

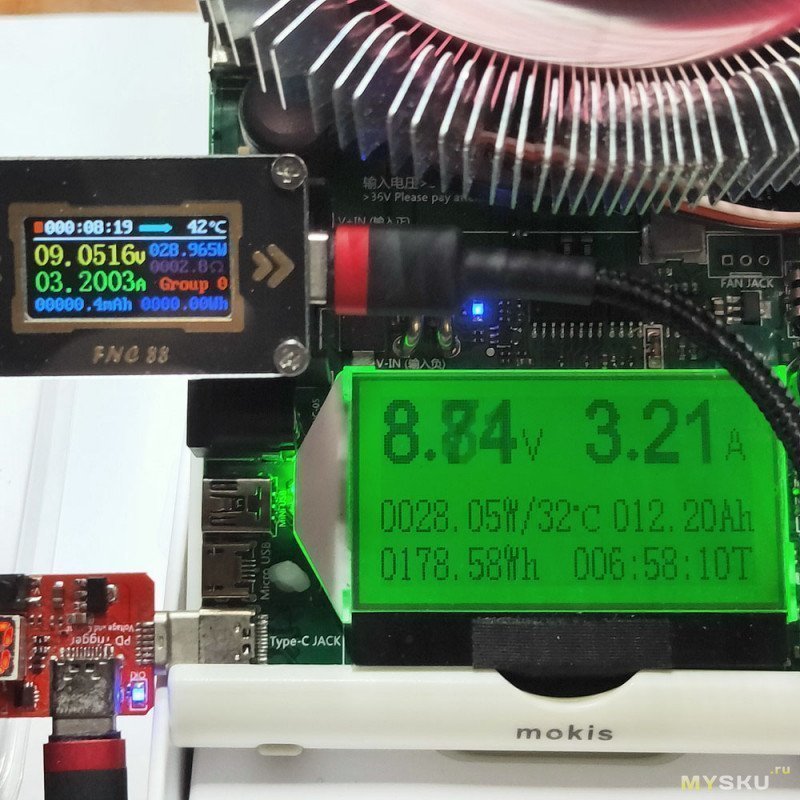

При 9В заявлен ток нагрузки 2.5А, на деле — 3.21А

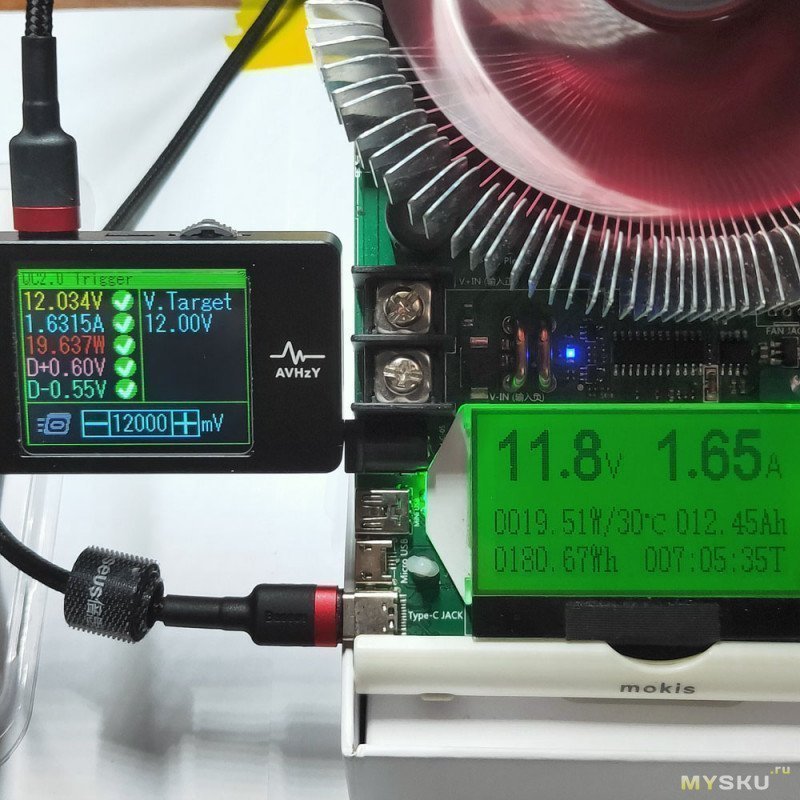

При 12В заявлен ток нагрузки 1.88А, на деле — 2.19А
Про 15В не указано, но на деле — 1.65А
USB-A, 5В, 9В, 12В
При 5В заявлен ток нагрузки 4.5&3А, на деле — 3.28А

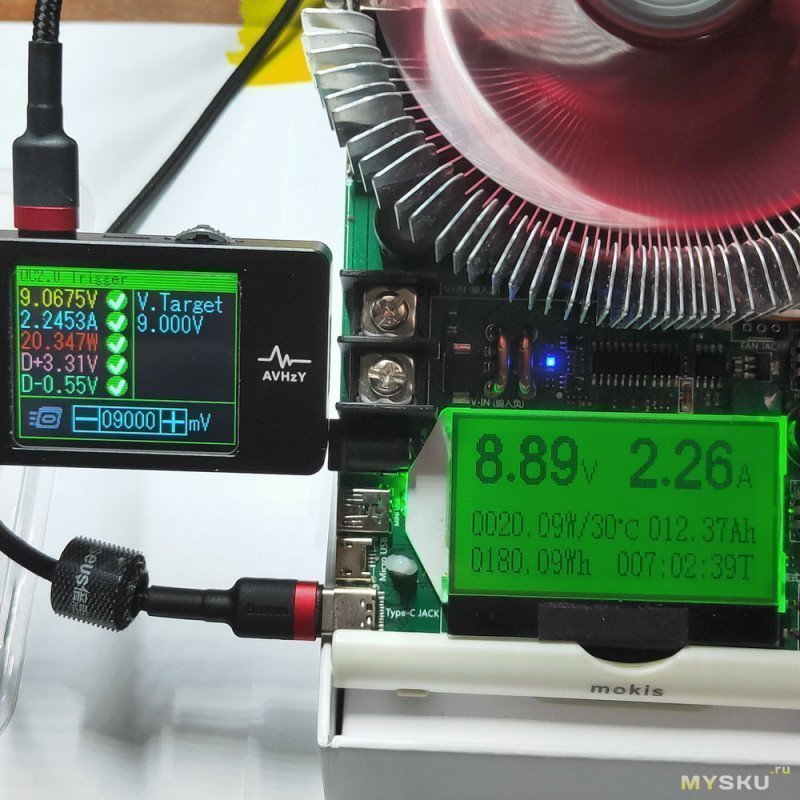

При 9В заявлен ток нагрузки 2А, на деле — 2.26А
При 12В заявлен ток нагрузки 1.5А, на деле — 1.65А
Блок нагрузил на один порт на 60Вт + 15Вт на второй порт и оставил на 40мин.

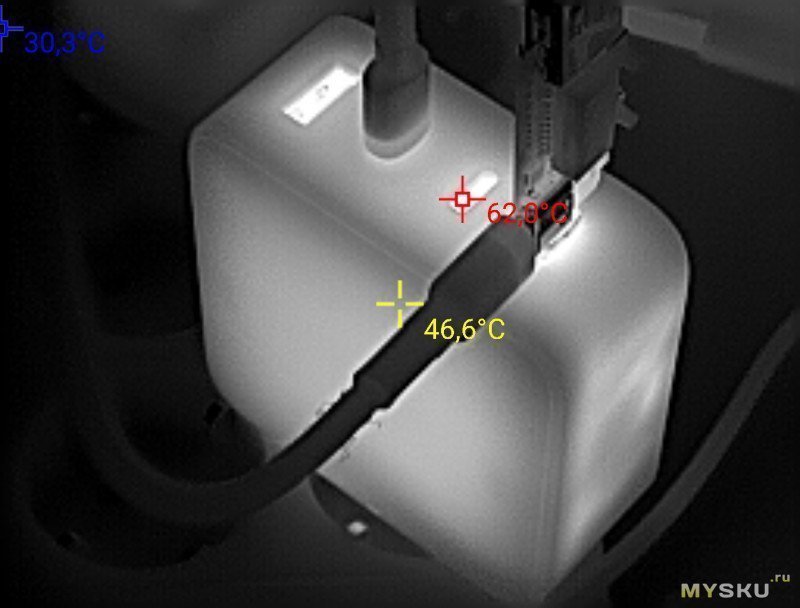

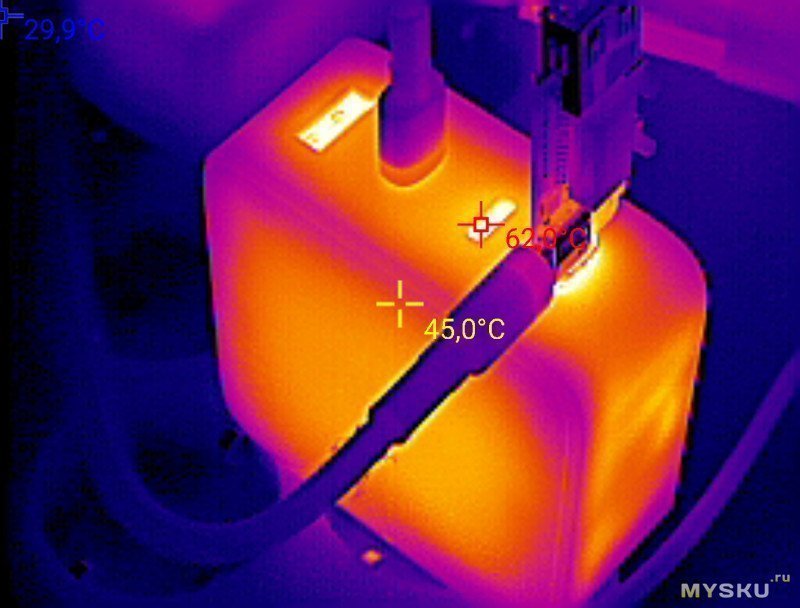

Тепловые снимки показали самое горячее место — внутри порта, 62С. Не самый высокий нагрев среди GaN-ЗУ

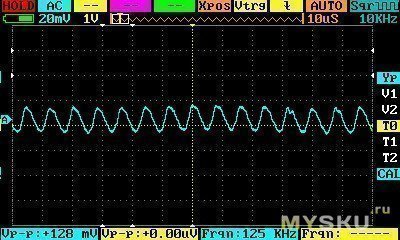

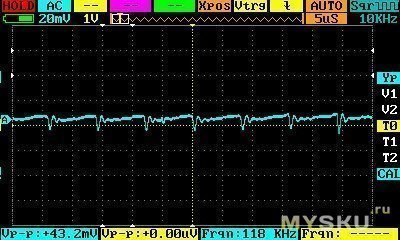

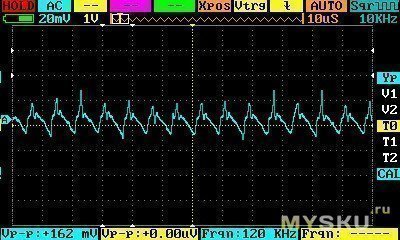

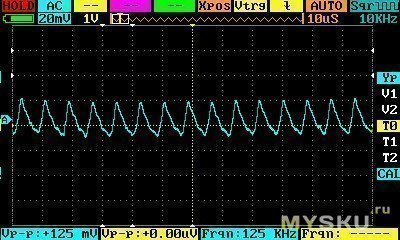

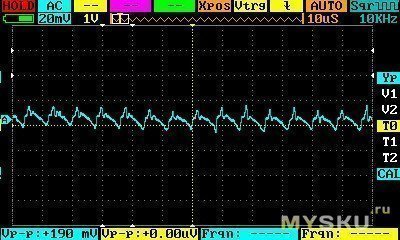

Пульсации
USB-A порт, развёртка 20мВ/10мс, 5В

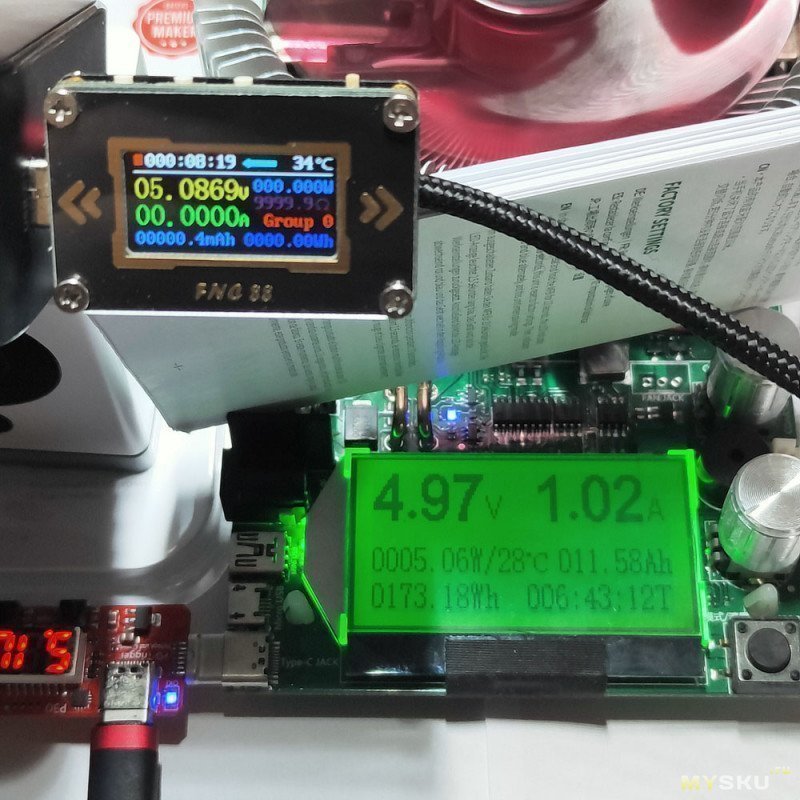

нагрузка 1А — пульсации 20мВ
нагрузка 3А — пульсации 30мВ
USB-C порт, развёртка 20мВ/10мс, 5В
нагрузка 1А — пульсации 20мВ
нагрузка 3А — пульсации 30мВ
USB-C порт, развёртка 20мВ/5мс, 20В
нагрузка 1А — пульсации 12мВ
нагрузка 3А — пульсации 20мВ
Итоги
Если планируется использовать ЗУ в сценариях, где он раскроется целиком, то как компактный вариант — неплохой выбор. Малый нагрев и пульсации. НО основная претензия перекочевала сюда из прошлых GaN-ЗУ — порты перезагружаются при поочерёдном подключении устройств. Это нужно учитывать.
— небольшие пульсации
— есть защита по току
— ток нагрузки на уровне в PD: 3.30А
— есть компенсация напряжения
— при нагрузке на 1 порт, напряжение на других портах не проседает
— oppo'вских протоколов быстрой зарядки так и не завезли
— при подключении нагрузки к 1 порту, — все перезагружаются (в любом порядке)
