Кабель с экранчиком USB - Type-C Baseus 66Вт. Посмотрим что внутри. Режем?

  1. Цена: 8$ (с купоном)
  2. Перейти в магазин

Иногда бывает так, что ставишь телефон на зарядку, показывает 100% но зарядка продолжается. Лет 10 назад купил Charger Doctor (синего, потому что самый дешёвый) только для того, чтобы видеть что зарядка окончена. Пользовался изредка. С покупкой первого павер банка купил KCX-017 (он же «белый доктор»). Замерял ёмкость аккумуляторов гаджетов сразу после покупки и далее пару раз в год просто для понимания их состояния. Ну вот, вроде бы есть парочка синих, есть белый… купил ещё «чёрного», просто ради интереса. Когда появились первые кабели с экранчиком — также хотел купить, но как-то всё не находил причины, жаба строго показывала на докторов и говорила «хватит»))). Понятное дело что мимо обозреваемого кабеля также не мог пройти мимо. С жабой договаривался так: мол докторами пользоваться не всегда удобно, всё-таки громоздкие, а кабели поаккуратнее будут, ну и применю по максимуму всевозможные скидки…


Так как дали на обзор, то решил «разобрать» и посмотреть «что там внутри».

Структура обзора:
Пролог — Упаковка — Спецификация. ТТХ — Разборка — Примеры использования — Выводы

Пролог.

В начале обзора и так вроде расписал, добавлять особо нечего. Уверен подобные «пути джедая» проходили многие обладатели этих всех докторов. Понятно, если нужно всего лишь посмотреть напряжение или ток (без ёмкости), то самые козырные в плане цены — это синие доктора, из минусов — торчат знатно, собственно, это была главная причина попытки заменить на что-нибудь более компактное.


Упаковка.

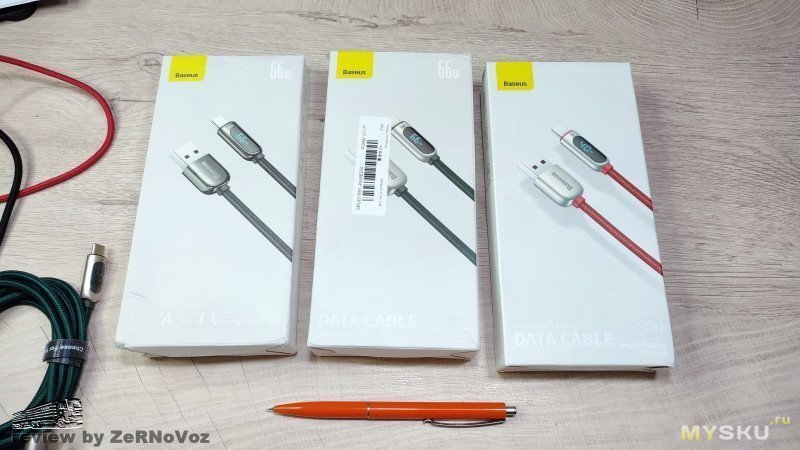

Большинство кабелей (да почти все) приходят в обычном зип-пакете. Здесь же производитель заморочился вот такой коробкой.

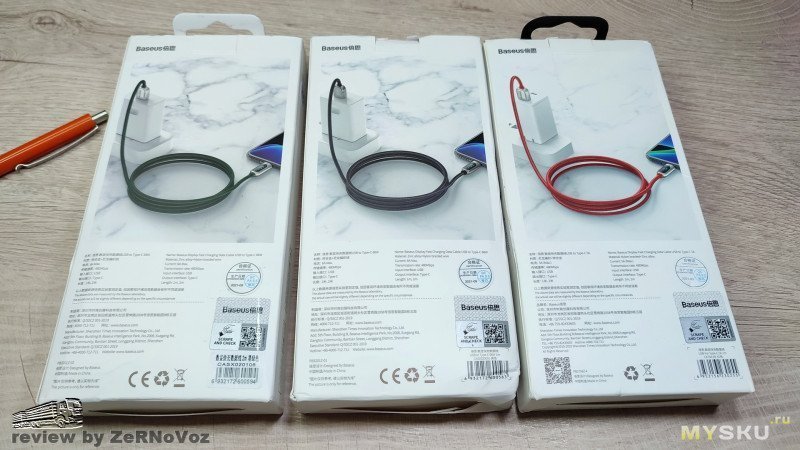

с обратной стороны

крупнее


В коробке пластиковая подложка, разъёмы защищены транспортировочной (а для нас — и эксплаутационной) плёнкой. Есть некая гарантийная карточка и кто уже покупал товары этого бренда, тот видел — стандартные наклейки.


Спецификация. ТТХ.


Примечание: в обзоре присутствуют чёрный (1м) и зелёный (2м) кабели Baseus 66Вт и красный (1м) Baseus 40Вт (1м)

Заявлено максимально до 66Вт (или 6А) для гаджетов Huawei. У меня из «нагрузки» и блоков питания только Baseus, Xiaomi и Kuula, поэтому максимум, который смог выжать — это 30Вт.
Ниже продублирую заглавную картинку — собственно для не-Huawei столько и заявлено.


Длина: 1м, 2м
Вес: 35г (1м), 79г (2м)

другие кабеля


Тестер определяет наличие чипа E-Marker (Power Delivery).


определяются вот эти протоколы, но думаю, что это больше касается моей зарядки Baseus GAN 2 Pro


PD Listener «прочитал» вот такое

Замеры на 1м кабеле для 5В 3А, просадка 0,17В и 0,015А.

Замеры на 2м кабеле для 20В 1,5А просадка 0,22В и 0,07А.


Немного забегая вперёд скажу, что мультиметр сопротивления не встретил


Всего «удава» не вижу смысла выкладывать, 1м присутствует.

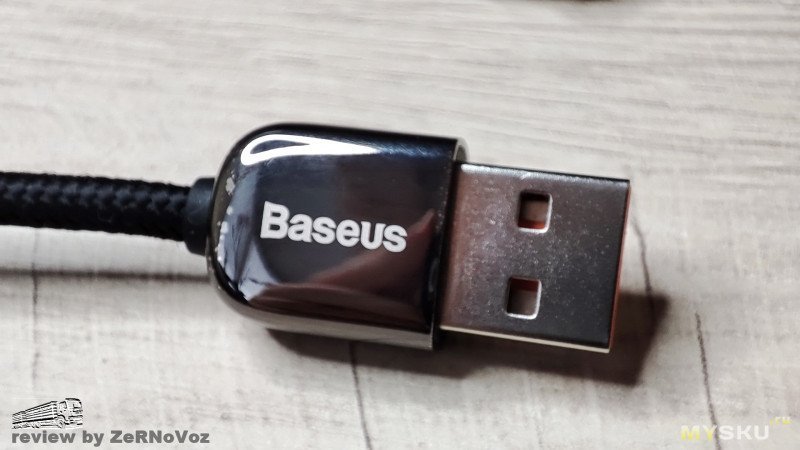

Ещё фотки разъёмов, экранчика, оплётки.


Разборка.

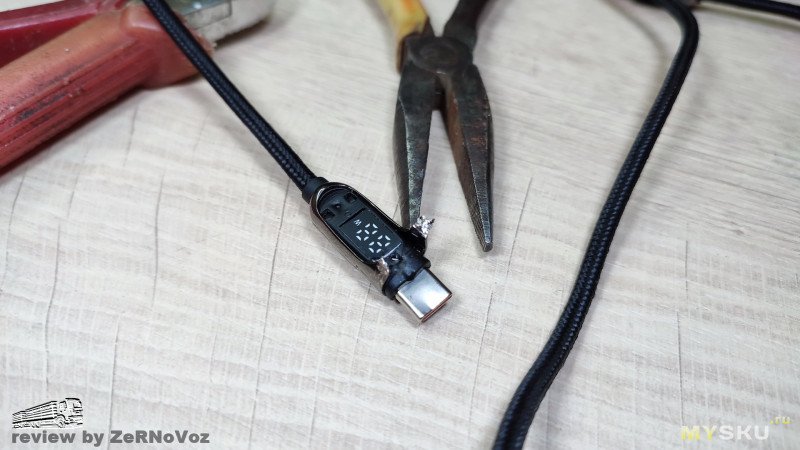

Ранее была прелюдия. Конечно жаба покрутила у виска, всё-таки 8$. Но что нам эти неприличные жесты — ведь на борту именно такие и собрались. Кому интересно — листаем ниже.



Корпус разъёма Type-C сделан из какого-то сплава, думаю что это любимый китайцами «zink alloy» или что-то в этом роде. Для целей кабеля более чем крепкий, еле разломал.


включаем, проверяем, работает


кого-то мне он напоминает)))

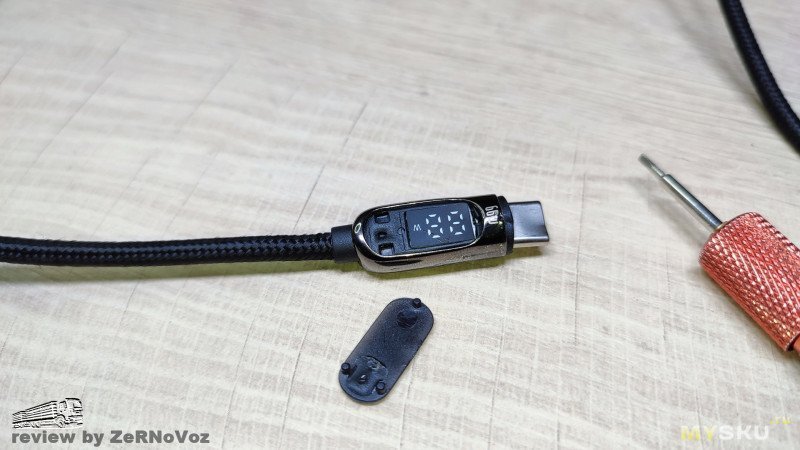

если оторвать накладку с палочками для цифр


одно дело рендеры


а вот реальные фото, конечно, не так всё красиво, но вполне технологично


крупнее

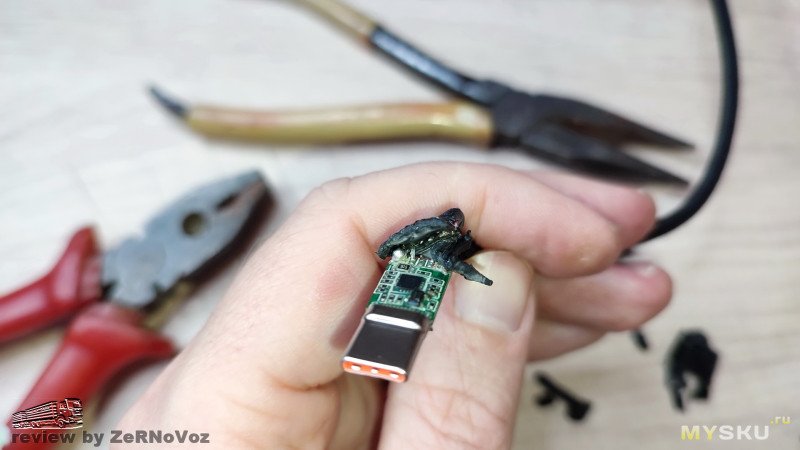

отрываем плату со светодиодами


штекер ближе


разбирается и гнётся с трудом


«сапожки позолоченные»


перейдём к USB, дремеля прям не хватает


режем, кусаем

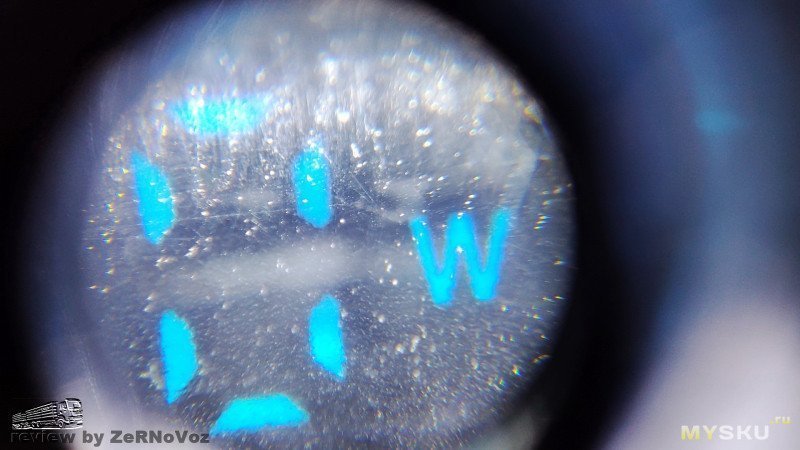

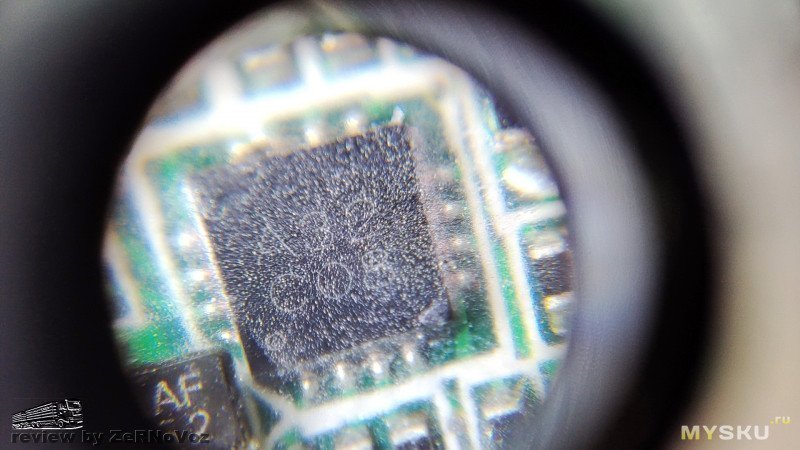

ещё парочка макро-фото


макро фото контакта USB-A, не магнитится, царапал и выковыривал ножом
в передней части имеет Г-образный выступ, которым вплавлен в пластик
ширина 2мм, толщина 0,2мм

Оплётка тканевая, не жёсткая, под ней мягкая резина


Добираемся до проводов: потолще 2 красных и 2 белых (запараллелены) и потоньше белый, зелёный и синий. Т.е. всего 5 линий.


толщина каждой из «силовых» жил ок.0,7мм, что в переводе на площадь ≈ 0.38мм.кв. Две жилы в сумме ок.0,76мм.кв.
Если это медь, то сечения для 6А вполне достаточно.


материал неизвестен, будем надеяться что это медь, видно «волоски» пластика


в конце этой главы — «квадрат и круг Зерновоза».


Примеры использования.

Вполне важная глава, т.к. кабель не самый дешёвый, экран как бы не добавляет ему супер-способностей, но в отдельных случаях может добавить удобства использованию.

1. Лично для меня самая востребованная «полезность» заключается в следующем: очень часто пользуюсь павер-банками и иногда банка или зарядка включаются в режим 5В 3А, в то время как оба умеют 12В или 20В, а это влияет на время полной зарядки и можно через 2-3 часа получить полузаряженную банку. Конкретно у павер-банки Baseus 65Вт на экране есть отображение потребляемого тока и напряжения, но это нужно клацать кнопкой, иногда ставишь «на автомате» и не смотришь в каком режиме началась зарядка, а так воткнул и за секунду сразу прикинул, лично мне это просто удобно.

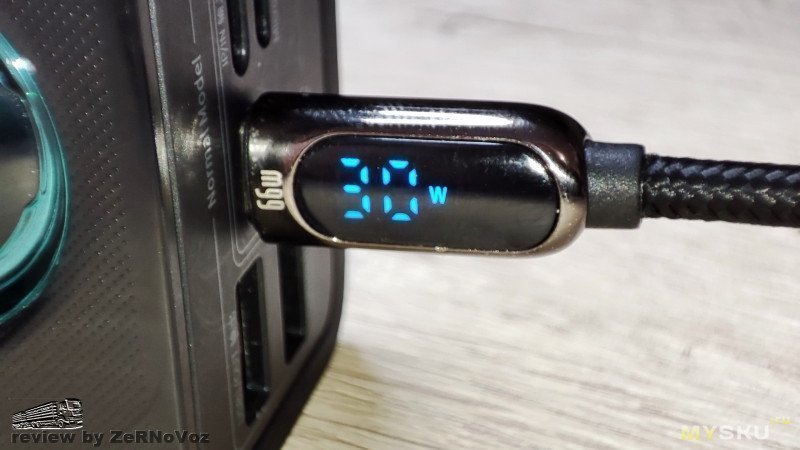

2. Менее востребовано. При зарядке телефона видно, что используется режим «быстрой зарядки», потребление 24Вт. Но это так — больше баловство, пару раз посмотреть.


3. Зарядка разных гаджетов от разных зарядок, обычно подобные показания лично мне нужны только «просто ради интереса» и в большинстве случаев только в первые разы, просто для понимания сколько на порт отдаёт зарядка (если нет показометра) или каким током заряжается тот или иной гаджет. Но обычно этот самый «первый раз» гаджеты у меня проходят «полную проверку» с докторами и мед.комиссией.

обратите внимание, на 20В показометр кабеля включается всегда, на 5В рандомно (похоже зависит от разъёма потребителя)


добавил пару гиф картинок как это выглядит, например зарядка Baseus GAN 2 Pro если кабель не вынимать из самой зарядки и пару раз перевоткнуть павер-банк будет включаться в режим 5В 3А пока не выдернешь кабель из самой зарядки и не вставишь по новой (по крайней мере я так определил эту фичу или баг)


а вот эта же связка работает адекватно

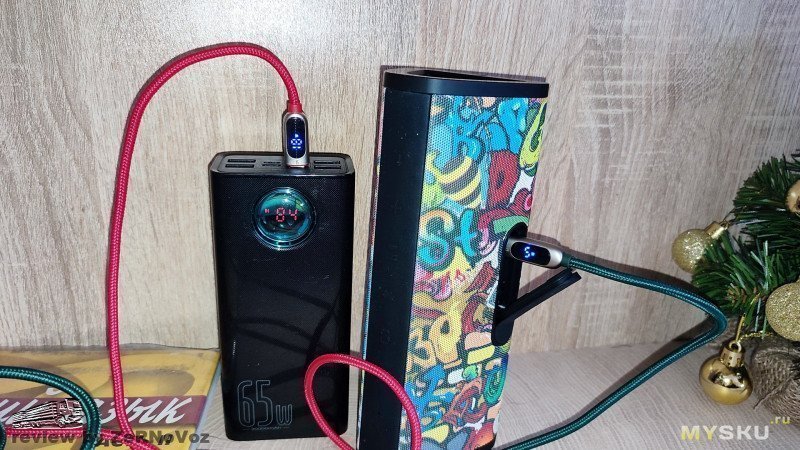

ещё вариант мониторинга


Выводы.

Минусы. Кабель дороже, чем обычные без экранчика. Показывает только ватты (вольты и амперы не показывает). В режиме 5В может запросто не включаться экранчик (скорее всего зависит от гаджета и/или зарядного, т.е. от наличия питания по какой-то из линий).
Плюсы. Собственно наличие показометра. Качество изготовление без претензий. Даже коробочку можно отнести в плюс, подарок из кабеля так себе (одариваемый скорее всего даже не подумает, что кабель стоит 10$), но мало ли. Есть напыление на контактах, жилы достаточного сечения для 6А.

Благодарю, что дочитали до этих слов.
Если есть вопросы – пишите, постараюсь ответить.
Всем тепла!



==============
до 28 февраля с купоном BG64a001 цена 8$ для кабеля 1м и 9$ для кабеля 2м.
==============
Как обычно напоминаю, что дополнительно применяется купон allowance 1-2$ (в вип центре)
