Зарядное устройство Ugreen CD226 на 100W и четыре порта

Я разбирал четырёхпортовое 65W зарядное устройство от Ugreen (обзор здесь). Теперь настало время аналога на 100W.
Данный обзор не претендует на всеобъемлющее покрытие информации о зарядном блоке Ugreen. На ресурсе есть куда более познавательные и интересные обзоры от пользователей Ramiro и СТАНОК, а также обзор пользователя tirarex модели-близнеца, но построенной на контроллерк Power Integrations, а не Navitas. У Baseus и Ugreen было разграничение, если так можно сказать, в моделях используемых микросхем: первые устанавливали в свои зарядные блоки Navitas, а вторые — PI. Baseus изменил Navitas в модели 45W GaN зарядке/повербанке (обзор здесь), а Ugreen — в модели из текущего обзора. Забегу вперёд, в обоих случаях получились отличные устройства!

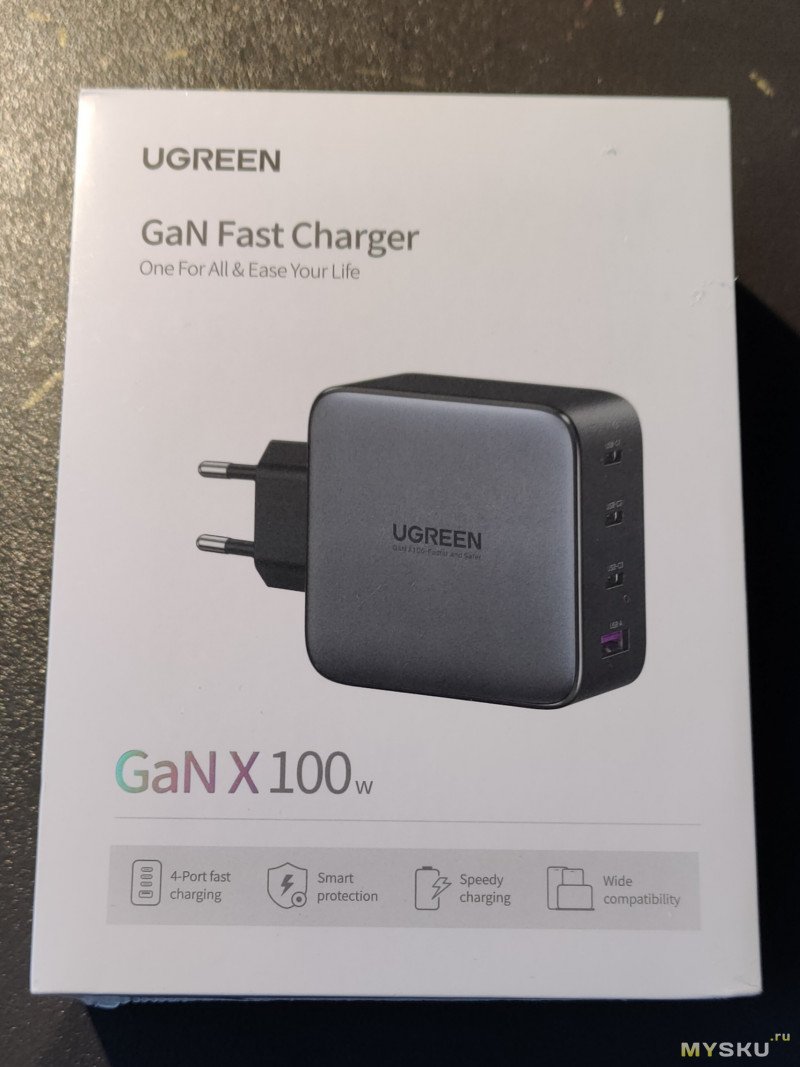

Зарядное устройство приезжает в солидной упаковке, которая больше, чем у предыдущей модели:

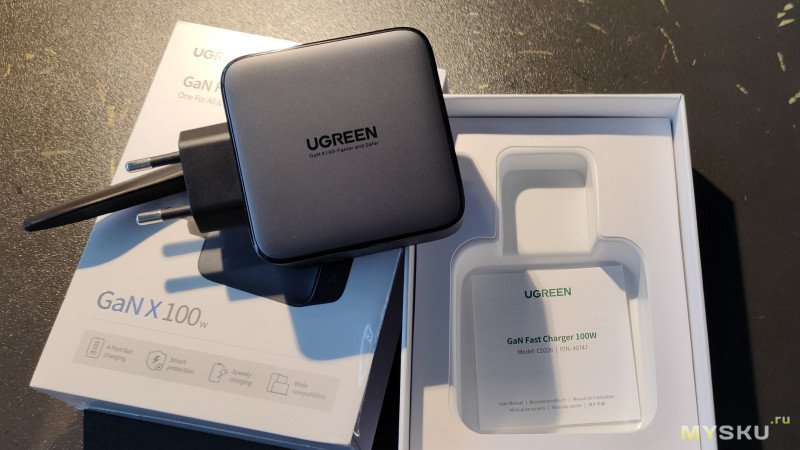

Внутри лежит только ЗУ и ничего больше. Цвет товара черный с фиолетовым отливом, что выглядит красиво. Кабеля в комплекте нет. Он докупается отдельно. Кабель хороший, все про это знают (к примеру есть обзор пользователя m13ale):

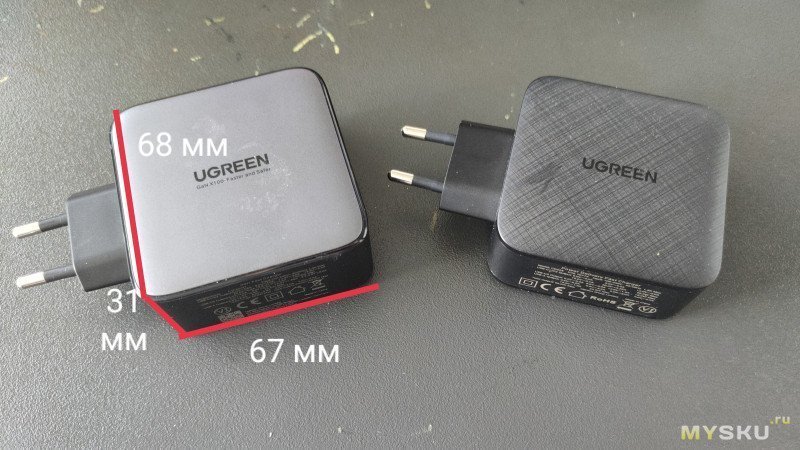

Относительно предыдущей модели, CD224, новая, CD226, стала больше на 15% и мощнее на 35%:

Выше показано сравнение двух топовых БП Ugreen. Размеры модели CD224 — 64х64х30 мм, объём — 122,9 см3; CD226 — 67x68x31 мм, объём — 141,2 см3.

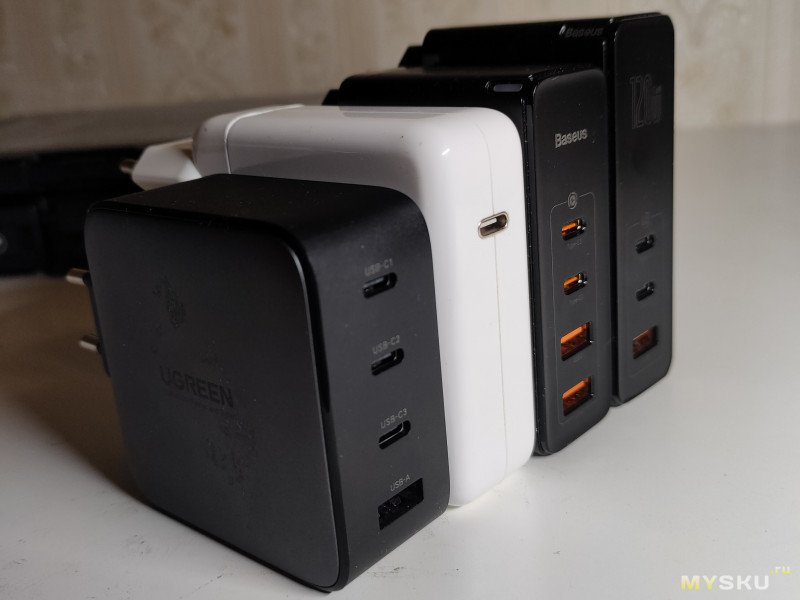

Ниже показано сравнение размеров с аналогами от Baseus, модель CCGAN100UE (обзор здесь) и Galio (обзор здесь), а также модели Choetech PD6008 (обзор здесь) и Wotobe 100W:

Ugreen выглядит меньше аналогов.
Переключения при добавлении проводов в зарядный блок происходят.

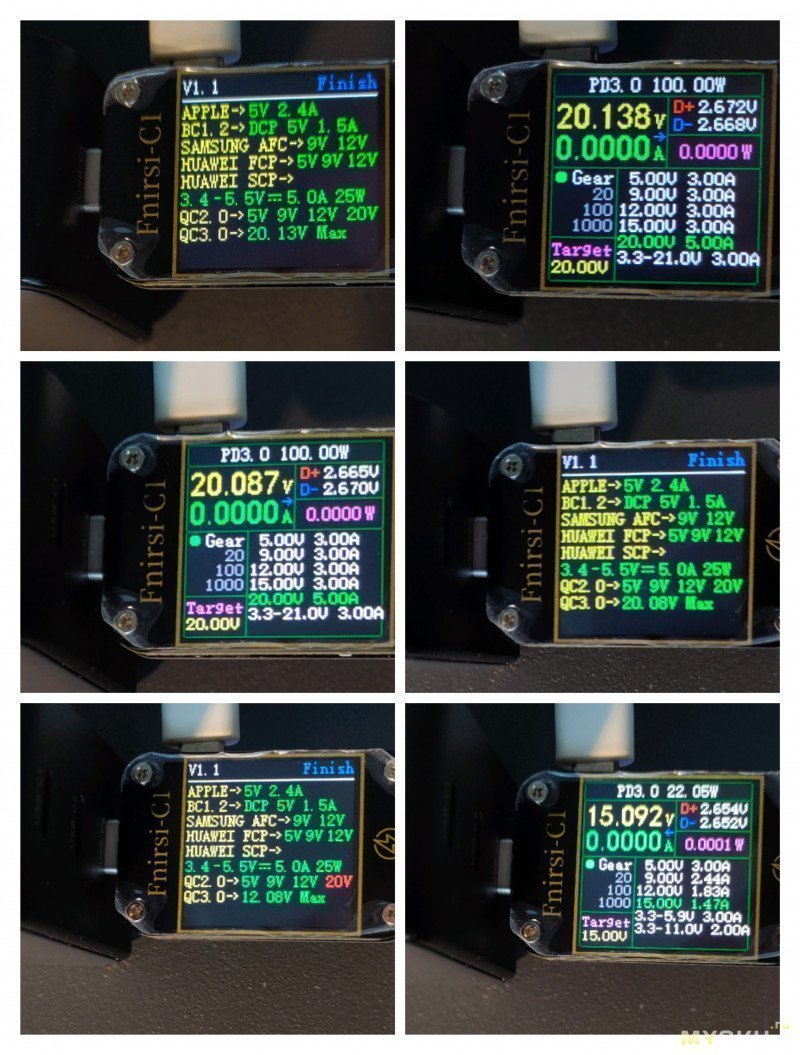

Поддерживаемые режимы:
1. Type-C1,2: 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/5A
2. Type-C3: 5V/3A, 9V/2,22A, 12V/1,67A
3. USB-A: 4,5V/5A, 5V/4,5A, 5V/3A, 9V/2A, 12V/1,5A
4. Type-C + Type-C2: 45/30 W + 30/65 W
5. Type-C1/2 + Type-C3/USB-A: 65W + 22,5W
6. USB-C3 + USB-A: 10,5W + 10,5W
7. Type-C1 + Type-C2 + Type-C3/USB-A: 45/30 W + 30/45 W + 22,5W
8. Type-C1/Type-C2 + Type-C3 + USB-A: 65/65 W + 10,5W + 10,5W
9. Type-C1 + Type-C2 + Type-C3 + USB-A: 45/30 W 30/45 W + 10,5W + 10,5W

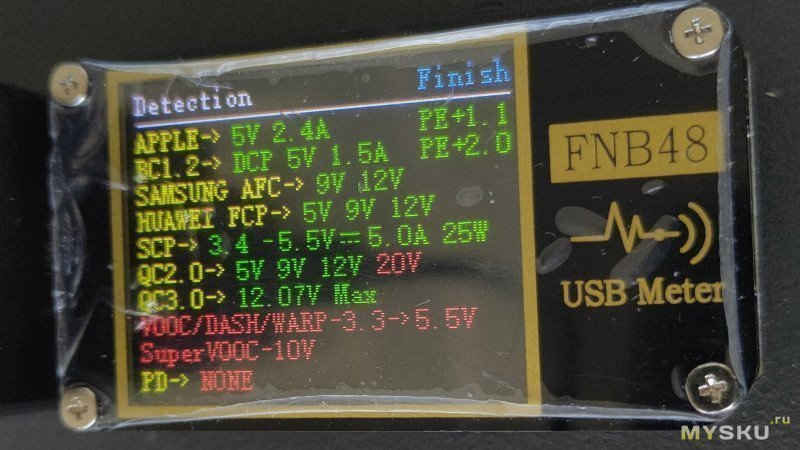

Есть Huawei FCP и SCP, Samsung AFC, QC3.0, PD3.0@100W. Максимальное напряжение из USB-A1/А2 — 12V. Протоколы Huawei поддерживаются на 5, 9 и 12 V, Samsung — на 9 и 12 V. Владельцы телефонов Oppo и Realme проходят стороной: аккумулятор мощный, но их режимов не поддерживает.

Поддержка MTK PE1.1/1.2 также имеется:

В части режимов и протоколов быстрой зарядки к Ugreen CD226 вопросов нет. Всё на уровне конкурентов.

Нагрев

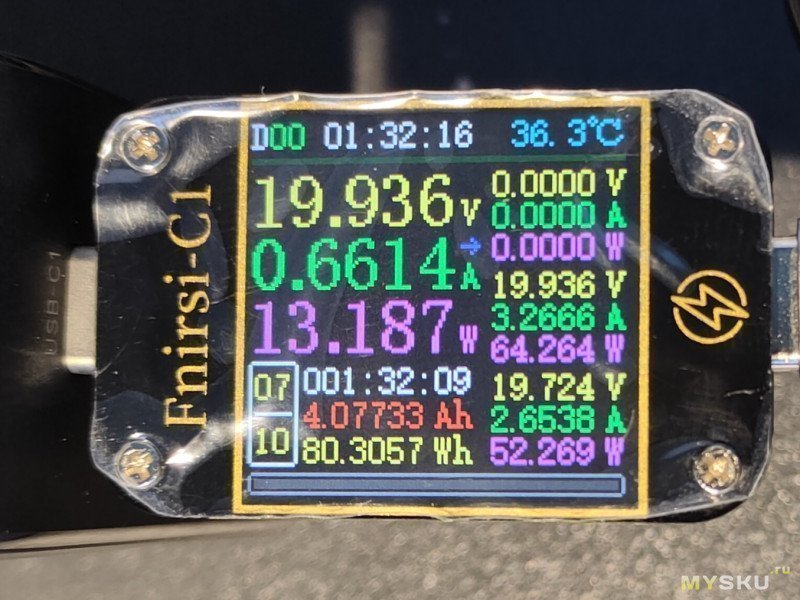

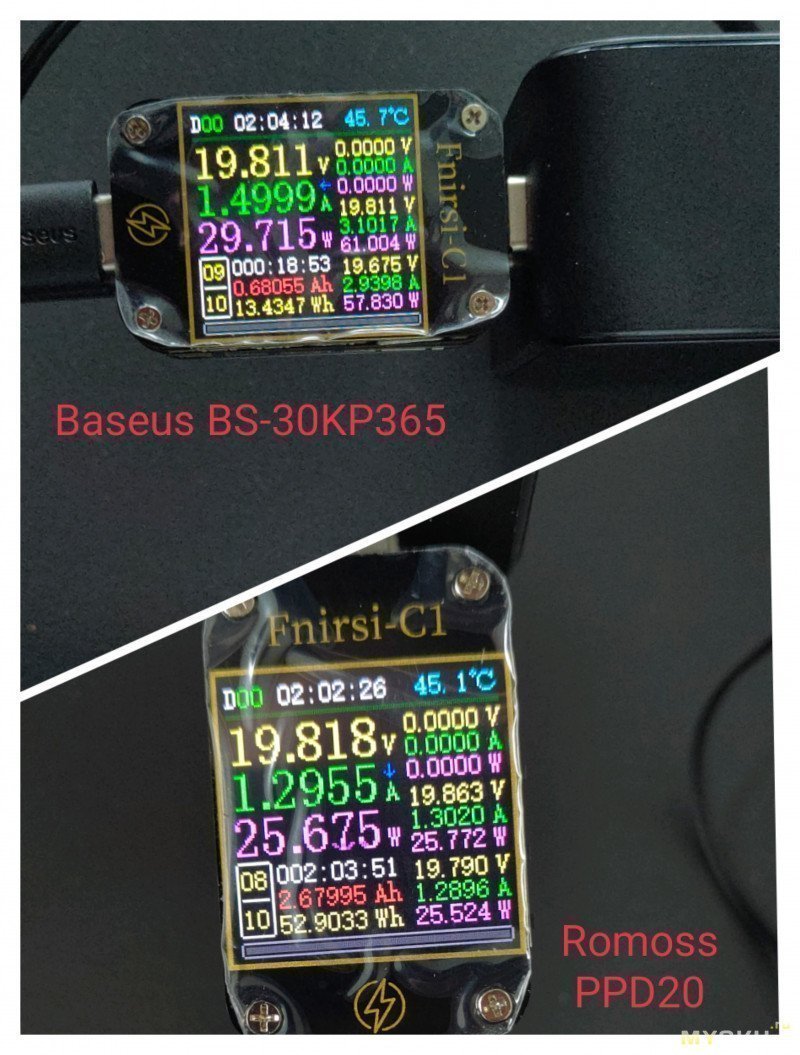

В течение 120 минут заряжались два аккумулятора, Baseus BS-30KP365 (обзор здесь) на 65W и Romoss PPD20 (обзор здесь) на 30W. Результат показан ниже:

Нагрев в портах на 100 минуте составил: в Type-C1 (65W) — 51,4⁰C, Type-C2 (30W) — 45,7⁰C. ЗУ Ugreen при таком тесте было очень горячим на ощупь. Сводный график температуры показан ниже.
Далее был проведен тест на нагрев при заряде 100W аккумулятора Baseus Blade (обзор здесь):

Максимальный нагрев Type-C1 порта составил 45,6⁰С.

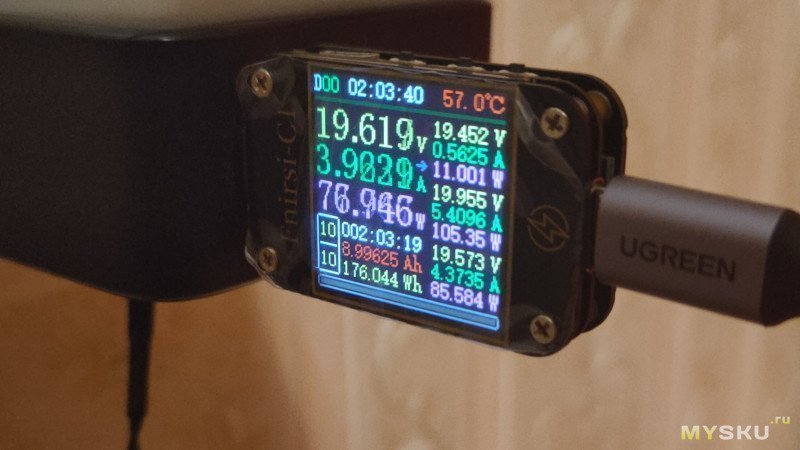

Ниже показан результат питания ноутбука на максимальной мощности Ugreen CD226:

Как видно из фотографии выше, максимальная мощность составила 105W, ноутбук перезагрузился. За два часа питания, температура на порте Type-C1 составила 57⁰С

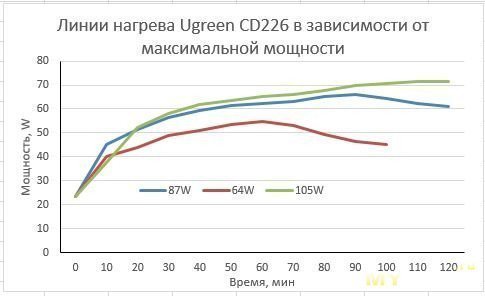

Ниже показан график максимальных температур при соответствующих мощностях в 87, 64 и 105 W:

Линии соответствуют наблюдаемой максимальной температуре из вышепредставленных трёх случаев.

Такая схемотехника в модели CD226 подразумевает, что порты С1 и С2 управляются отдельно от С3 и А.

Разборка

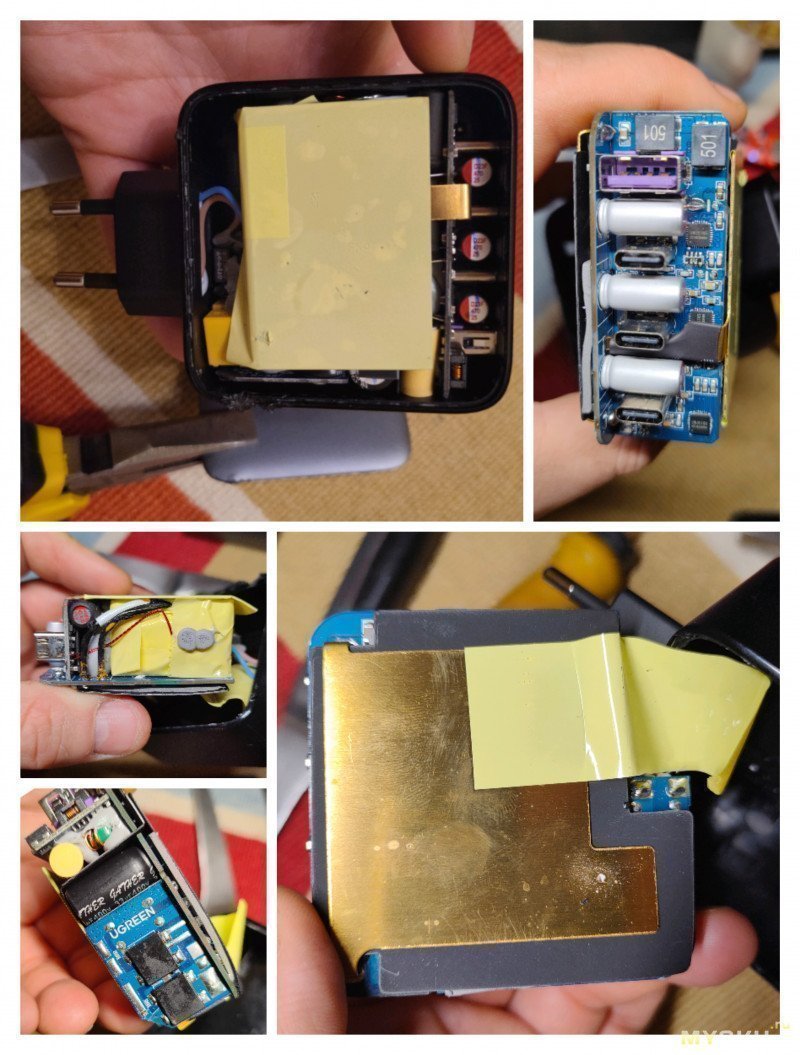

По данным разборки с www.chongdiantou.com, верхняя крышка помимо клея (если он там вообще есть?!) «сидит» на защёлках. Есть шанс вскрыть аккуратно:

Этот потрясающий щелчок открытия корпуса, точно такой же, как у аккумуляторов Romoss! Клея нет, защёлки на месте.

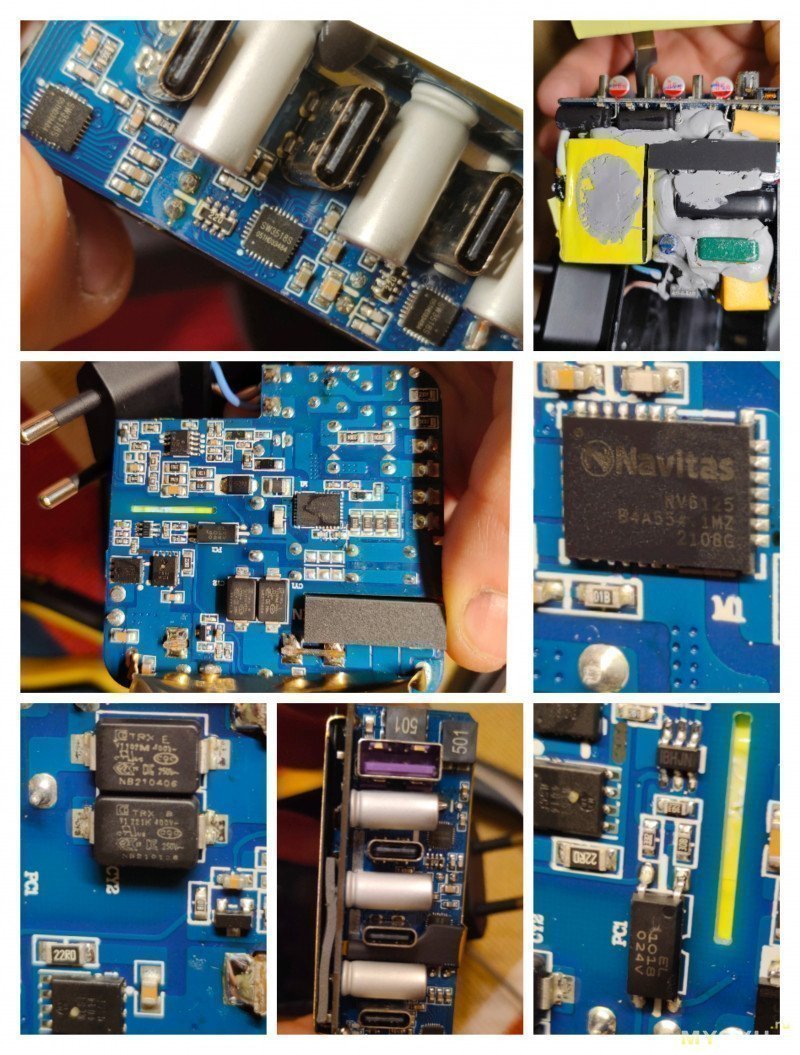

Вид на внутреннее устройство со всех сторон после удаления радиатора и термопрокладки:

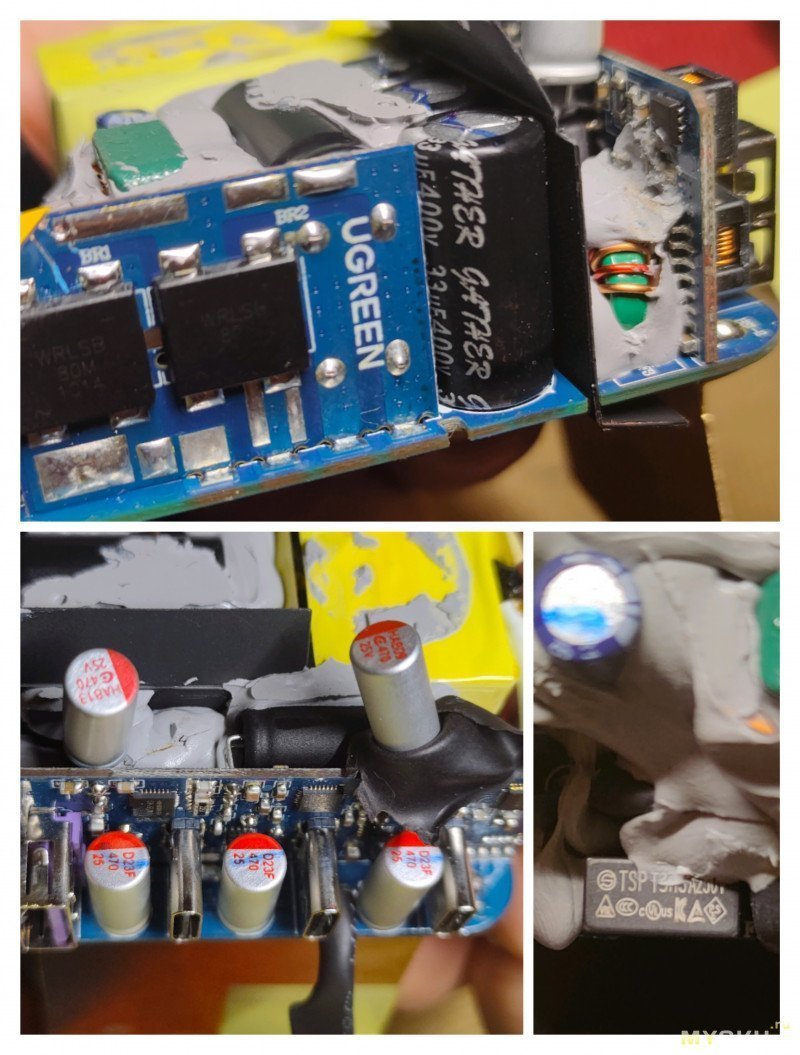

В нижнем левом углу видны два выпрямительных моста WRL SB 80M от Wald.
Далее показаны используемые элементы на PCB:

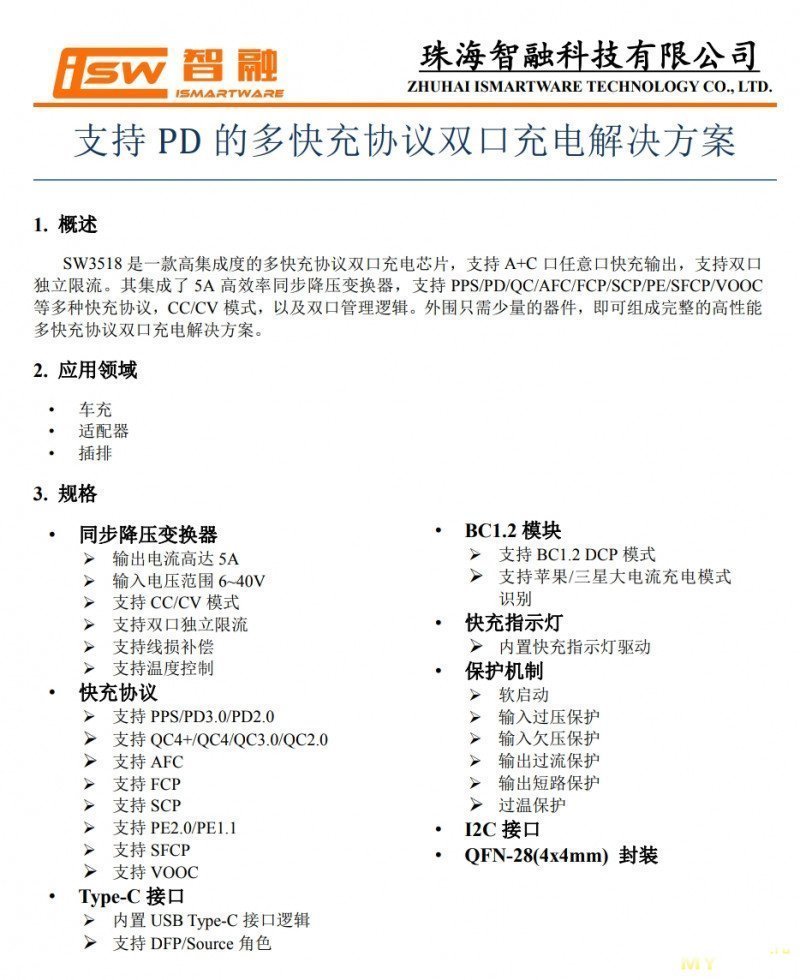

В левом верхнем углу видны три преобразователя напряжения SW3518S (даташит):

Поддерживаются много разных режимов заряда и протоколов быстрой зарядки. По информации с сайта, данный преобразователь уже не производится.

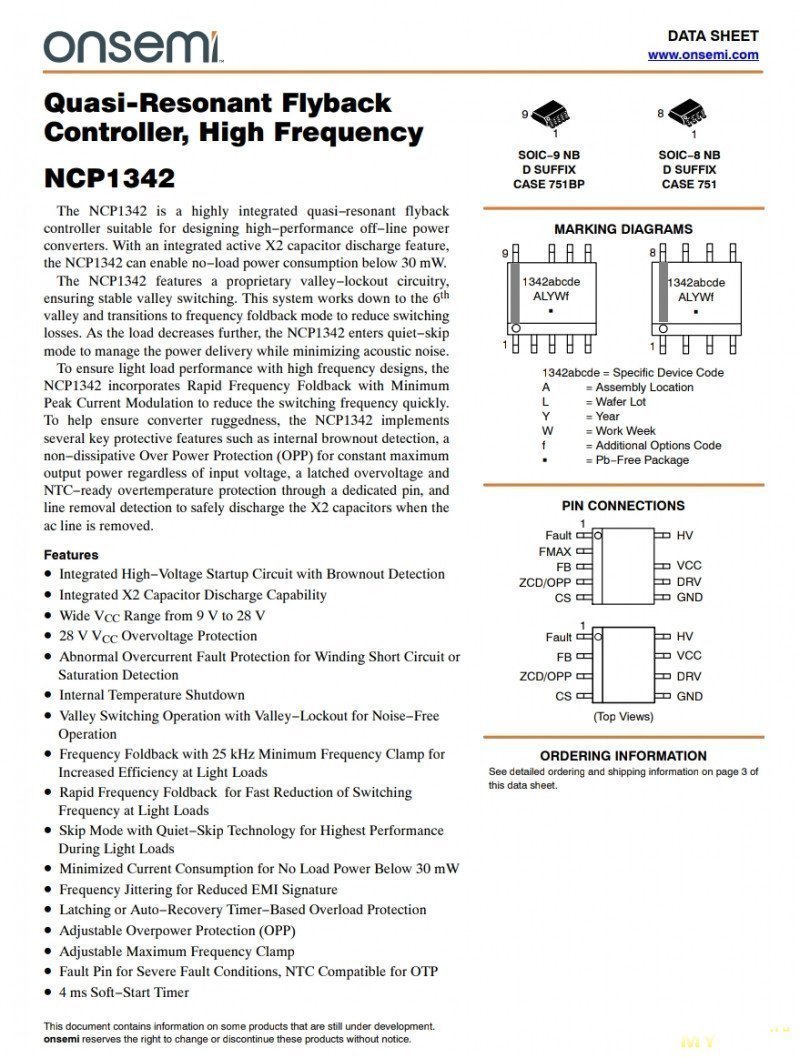

В центральной части слева на фотографии виден переключатель схемы импульсного источника питания, NCP 1342AMDCOGCMKA:

Даташит схемы можно найти тут.

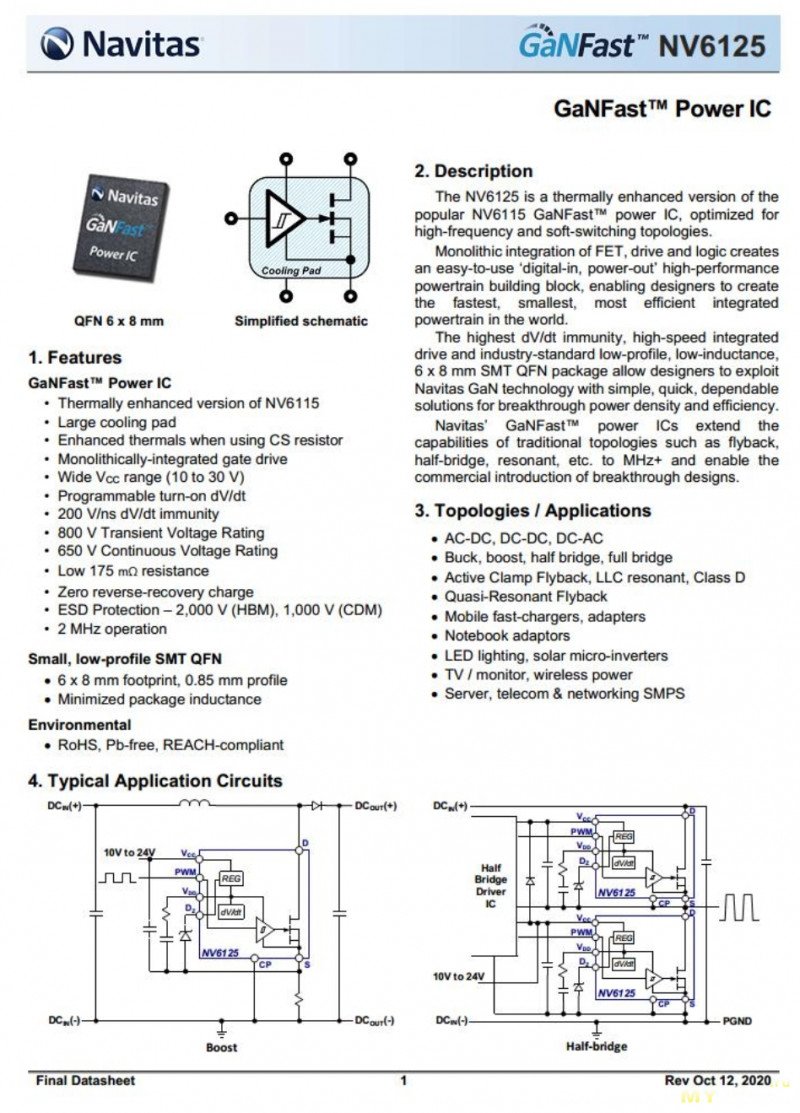

Основная микросхема — Navitas NV6125 (даташит) — показана в центре правой части фотографии. Информация по Navitas NV6125:

Используется 5 высоковольтных электролитических конденсатора от Xin Kaiser Electronics и две плашки по 3 маленьких на 40 0V. 3 9μF:

В правом нижнем углу показан плавкий предохранитель TSP T3.15A 250V.

С разборкой — всё.

Пульсации

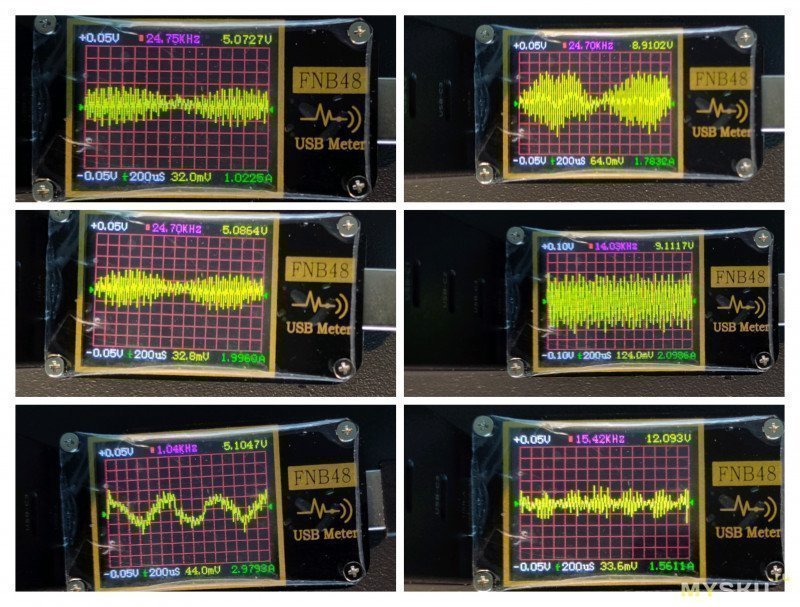

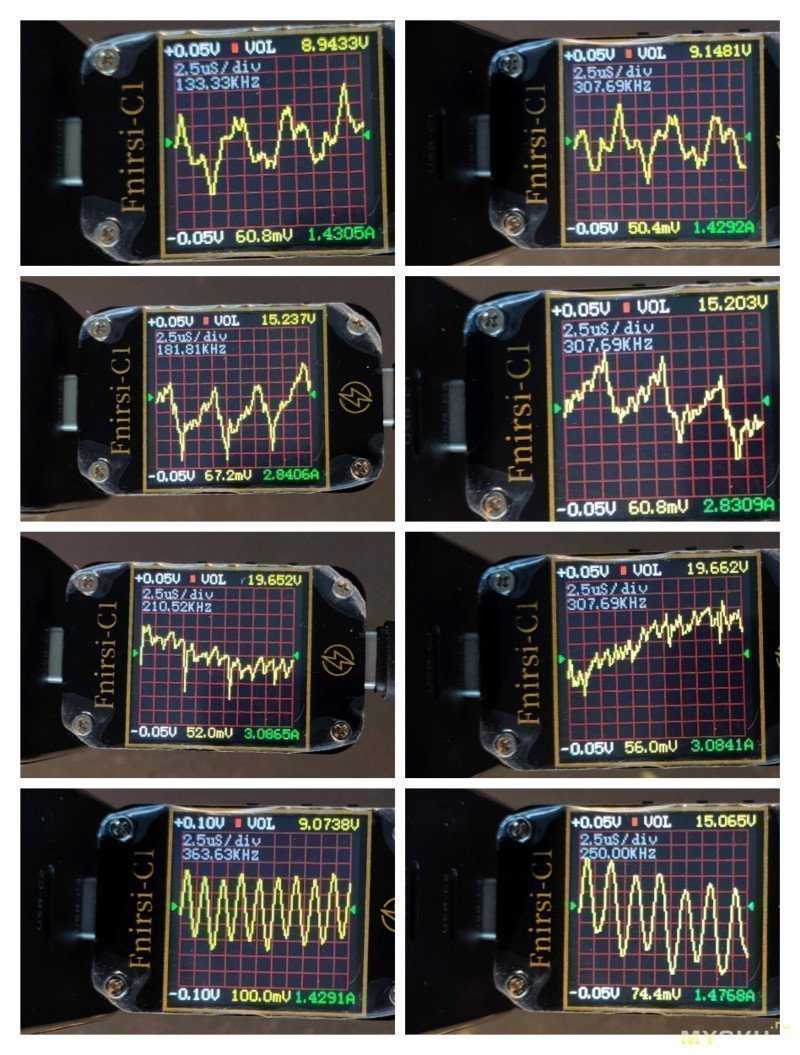

Ниже представлены фотографии пульсаций при разных направлениях и силе тока:

По выходам Type-C на всех напряжениях пульсации в пределах нормы. Это достойный результат!

То же самое касается и USB-A выхода. Только при заряде через USB-A повербанка Romoss Sense 8+ (обзор здесь) пульсации были больше соседнего варианта слева. В остальном по USB-A ситуация аналогична Type-C.
Ugreen сделали со всем сторон отличный продукт!

Вывод

Зарядный блок привлекает внимание четырьмя выходами, а также мощностью до 105W! К поддерживаемым режимам, быстрым протоколам и пульсаций вопросов нет. Модель получилась отличной в техническом плане! Размеры также соответствуют аналогам в период 11.11 магазин предлагает хорошую цену, которую можно снизить за счёт промокодов АлиЭкспресс.
Цена в обзоре получается за счёт промокода 1111LOUD на 200/2000 руб. и купона магазина на 143 руб. Также Ugreen обещает в первый час распродаже промокод на все товары $5/30. С учётом обещанного, цена модели CD226 составит 2333 руб. ($32).
