Сегодня расскажу про свой опыт сборки аудиоусилителя мощности на основе ICE125ASX2.
Мысли попробовать этот вариант, появились у меня давно. А тут и комрад
scorpiosys настойчиво рекомендовал попробовать плату на ICE125ASX2.
Заказал, оплатил:
с одной стороны 100$ за плату усилителя класса D это не мало, но давайте разберемся стоит ли она этих денег.
Небольшое введение.
Компания ICEpower® была основана в 1999 году как совместное предприятие с известной фирмой Bang & Olufsen (B&O). Офис фирмы расположена в пригороде г. Копенгагена. Про историю фирмы можно
почитать тут.
Разработки компании используются, например, в студийных мониторах, в том числе и эта плата ICE125ASX2 (2х125 Вт).
Характеристики:
Полоса пропускания (-3 дБ, 8 Ом, полумостовой режим): 120000 Гц
Частота работы: 540 кГц
Гармонические искажения + шум (1 Вт, 1 кГц): 0,003%
Неравномерность АЧХ в диапазоне 20-20000 Гц на нагрузке 2–8 Ом: ±0,5 дБ
Номинальная мощность (гармонические искажения + шум 1%, полумост): 125 Вт/4 Ом
Номинальная мощность (гармонические искажения + шум 1%, мост): 450 Вт/4 Ом
Максимальная мощность (гармонические искажения + шум 10%, мост): 550 Вт/4 Ом
Номинальная мощность (гармонические искажения + шум 1%, полумост): 65 Вт/8 Ом
Номинальная мощность (гармонические искажения + шум 1%, мост): 250 Вт/8 Ом
Максимальная мощность (гармонические искажения + шум 10%, мост): 300 Вт/8 Ом
Динамический диапазон (полумостовой режим): 117 дБА
Динамический диапазон (мостовой режим): 121 дБА
Коэффициент демпфирования (8 Ом, 100 Гц): >500
Габаритные размеры платы: 160x80x35 мм.
Техническая информация от производителя
Плата поставляется в картонной коробке с дополнительным упаковочным материалом:
Внутри антистатический пакет:
И пакетик с дополнительными аксессуарами, это латунные стойки для платы и разъемы с контактами.
Плата ICE125ASX2:
Тут много необычных
технических решений. Начнем с самого очевидного — импульсный блок питания интегрирован с усилителем мощности на одной плате. Блок питания оптимизирован для совместной работы с усилителем, и тянуть провода уже не нужно.
С боков:
Верх-низ платы:
Разъемы не явно подписаны. Вот подключение:
DC 24-0-24 В слаботочный выход для вспомогательных устройств.
Подключение входного сигнала для стерео:
Для солидных господ есть покупные
готовые кабели всего за 20$)):
но самому паять 5 минут.
В отличие от других усилителей класса D, ICE125ASX2 работает на частоте 540 кГц. Поэтому ни сама частота, ни ее гармоники невозможно услышать, поскольку они находятся в диапазоне частот, которые не слышит человек. И плюс — обратная связь непосредственно выхода усилителя (после выходного фильтра) не кривит АЧХ в зависимости от сопротивления нагрузки.
График зависимости искажений усилителя от мощности:
Измерения-сравнения с более дорогими коллегами в классе D:
Да и в целом
интересное видео от известного в узких кругах персонажа.
Начинаю сборку в корпусе собственного изготовления. Про него
я писал тут.
Регулятор громкости с селектором входов
такой, стоит только ради практичности использования усилителя.

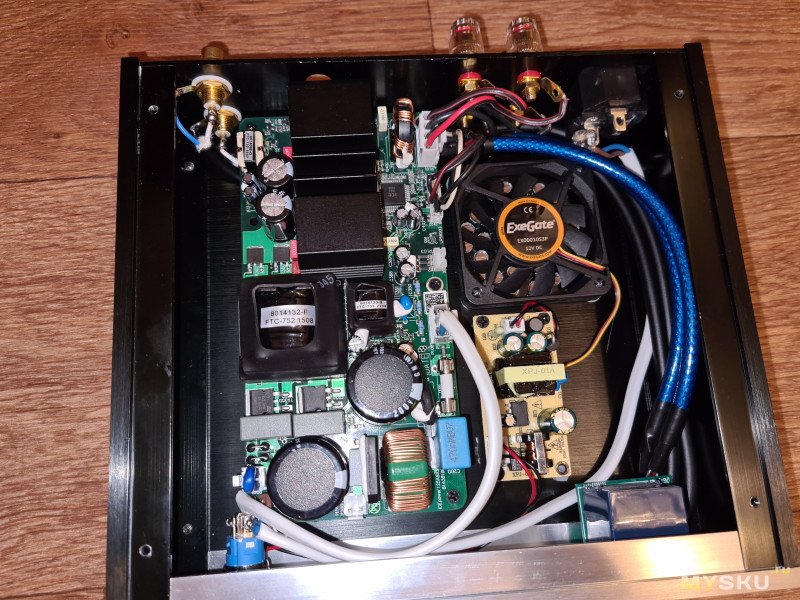

Сборка внутри корпуса:
Дополнительные 24 В мне не понадобились, плата регулятора громкости на на PGA2311 питается от своего сетевого трансформатора.
Измерение выходной мощности (на 4,5 Ом).
Входной сигнал 1 В:
0 дБ — 23 Вт
+10 дБ — 116 Вт, выше кривит синусоиду. Для бытового применения мощности достаточно.
Внешний вид законченного усилителя:
Плеер под усилителем
Aune X5S 6th.
Вид на экран устройства без вспышки:
использована автомобильная тонировочная пленка.
Подключение кабелей сзади:
Поставил по итогу усилитель около компьютера, вместо
2160:
Банально, потому что он мощнее, хотя и места занимает больше.
Из минусов — при включении есть небольшой хлопок, но это переходной процесс предусилителя на 2311.
Про звук
ICEpower ICE125ASX2 — это, пожалуй, лучшее, что я слышал из класса D на данный момент. Очень достойно, без пластмассовых верхов.
Сравнивал с
2160, ICEpower звучит не плоско, более проработано в плане объема, сцены и микродинамики звука.
Мой клон Крелла 50 в классе А ICE125ASX2 тоже переиграл по качеству звука, высокие частоты прорезаются на нем сразу, будто вынули вату из ушей.
Уступил сабж только усилителю
«Япончик». Но там усилитель весит как половина меня. И то уступил в подачи низкочастотного диапазона, все-таки аналоговый блок питания с большим токовым потенциалом звучит лучше на большой напольной акустике (у меня 3х полосная AVA one Александрова).
Технологии (COM и MECC) примененные инженерами ICEpower в этом модуле усилителя положительно сказались на качестве звука.
Так что, если вы колеблетесь, стоит ли его попробовать — решайтесь, этот звук очевидно дороже, чем те 100$, которые за него просят.
Спасибо за внимание! Удачных конструкций!
