Аккумуляторный пистолет для пайки NEWACALOX DB-12

  • Цена: $22.99 (с купоном BGNCLXSI)

Ранее публиковал акцию на данную модель, которую восприняли нормально, но в комментариях все же возникли вопросы на которые я сегодня постараюсь ответить. В комплекте помимо паяльника есть зарядник, оловоотсос, два пинцета, отвертка и катушка бессвинцового припоя с флюсом, так что можно доставать из упаковки, заряжать и ехать в поле паять всякое.


Характеристики


Рабочая температура: 430℃
Мощность: 80Вт
Блок питания: EU
Диаметр используемого припоя: 0.6-1.2мм
Жало паяльника: 900M
Тип нагревателя: керамический
Время разогрева: 2-4 минуты
Время зарядки: 80-200 минут
Вес: 470г

Распаковка и внешний вид


Серый пакет

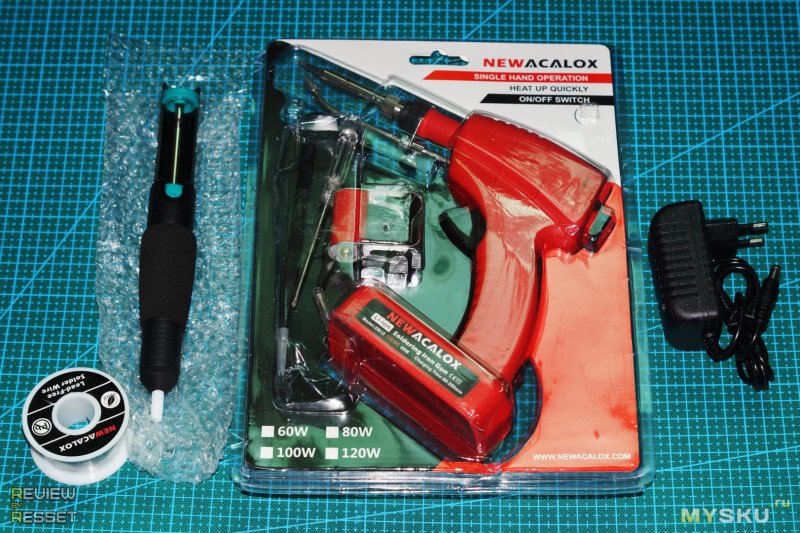

В блистере паяльник, отвертка и пинцеты, остальное просто докинули в пакет

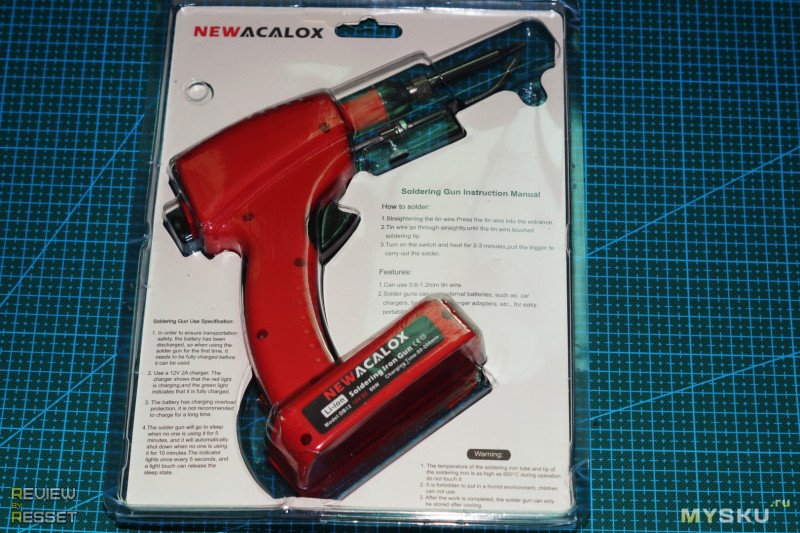

Упаковка с обратной стороны

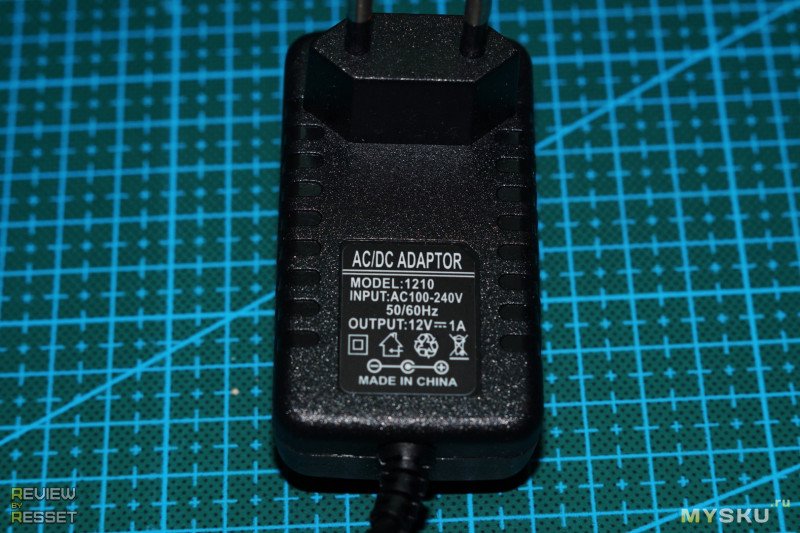

Комплектный блок питания

Кривой пинцет по пути открылся и подмял губки

Прямой дошел без повреждений

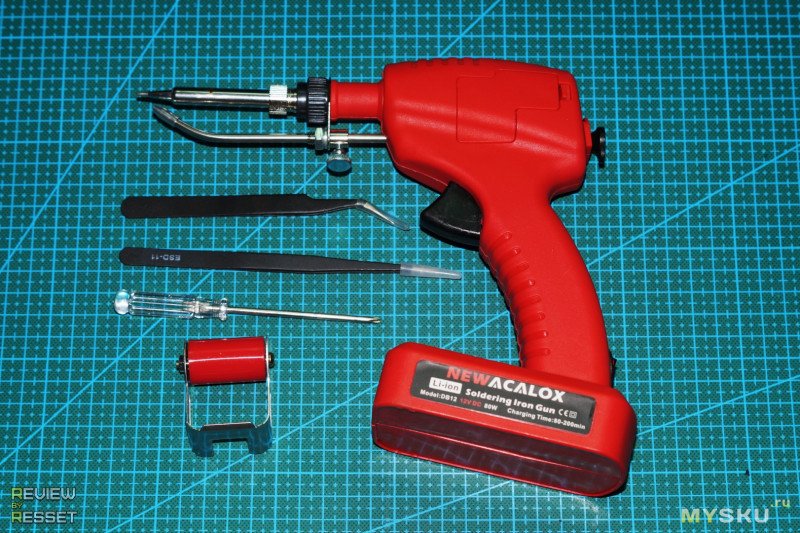

Потрошим блистер

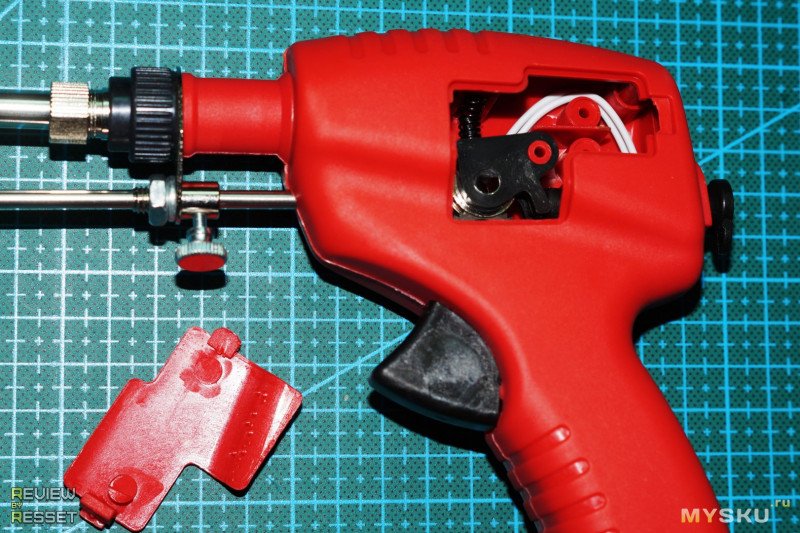

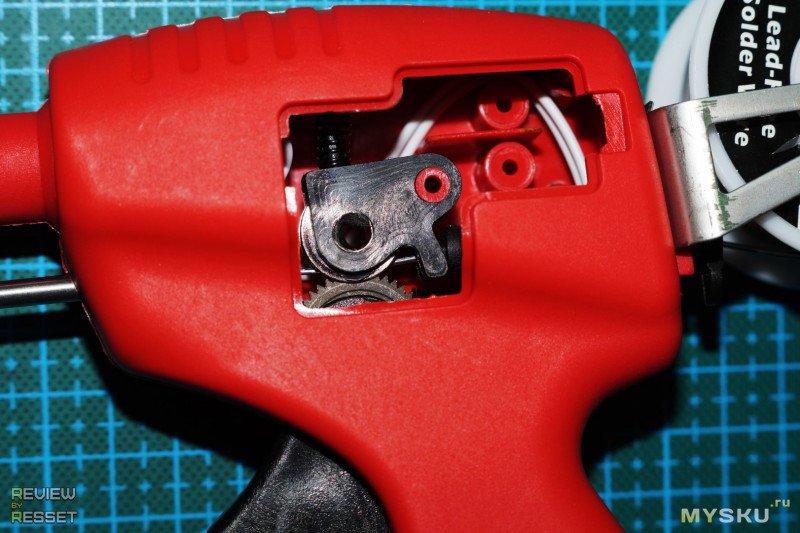

Боковая крышка съемная на случай если с подачей припоя что-то пойдет не так

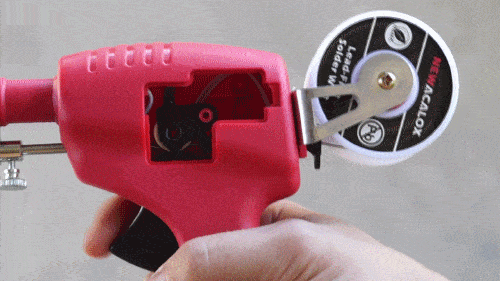

Прикрутил катушку(размер 29*55мм) на свое место и установил в задней части корпуса, вставил пруток

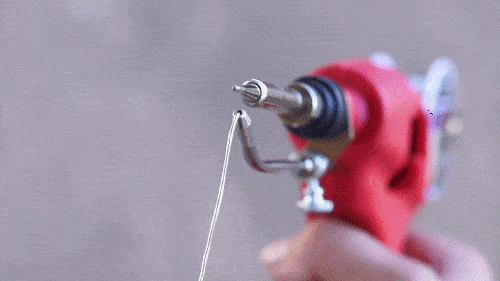

Ну а дальше просто жмем на рычаг подачи до выхода со стороны жала

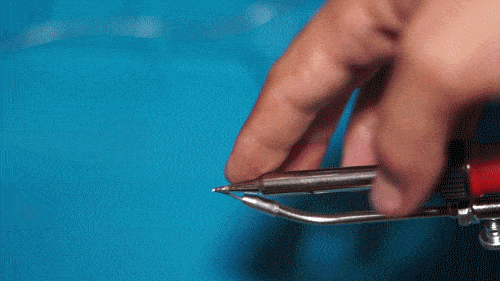

Направляющую трубку желательно настроить так, чтобы припой упирался в рабочую область

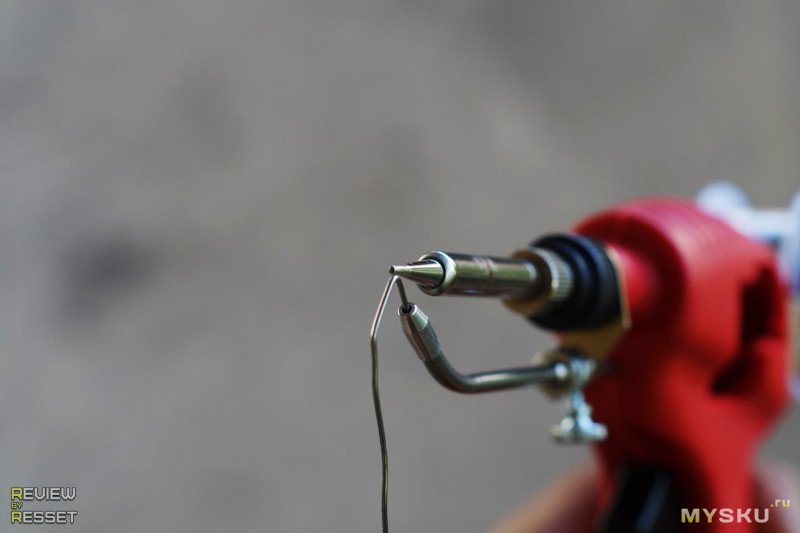

Вот так хорошо


Тестирование

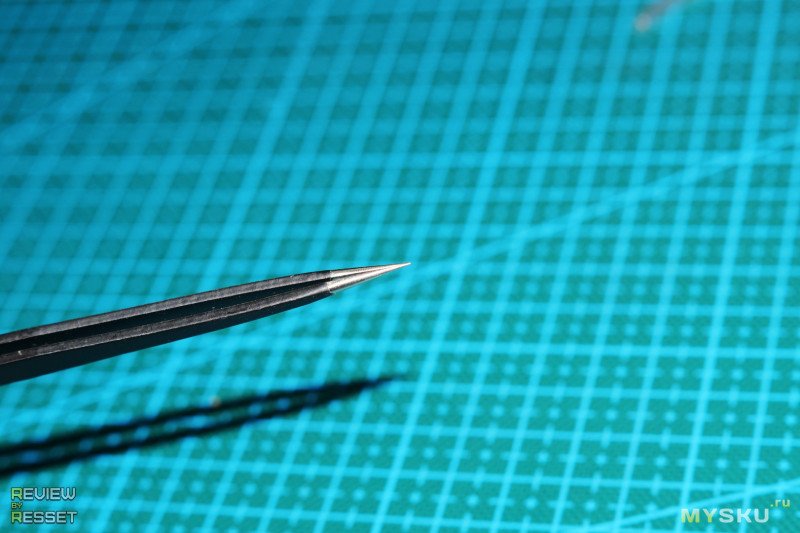

Пинцеты пропустим, на фото выше всё видно, прямым пользоваться можно, кривой выпрямляем и пользуемся.

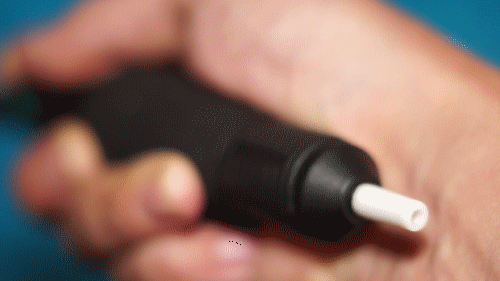

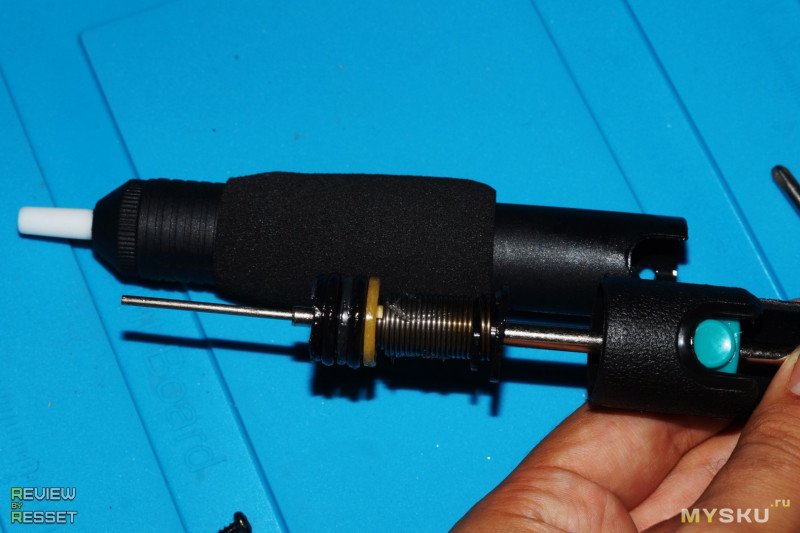

Оловоотсос неплохой. Носик держит высокую температуру, уплотнтельные кольца держат воздух

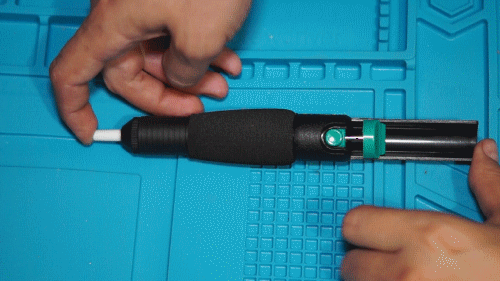

При полном продавливании поршня центральный шток выталкивает налипшее к носику олово

Начинка

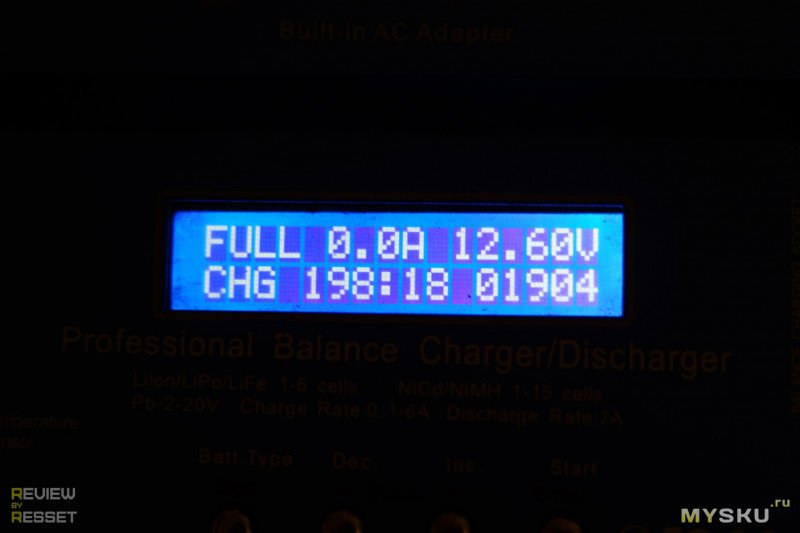

Можно переходить к паяльнику. Для начала зарядил. Использовал нормальный зарядник, насчитал около 2000мАч

Питание включается кнопкой на ручке, при этом она начинает светиться. Обещали нагрев за 2 минуты, припой начинает плавиться через минуту. Имеется датчик вибрации и если корпус оставить в покое, через 5 минут сабж перейдет в режим сна и автоматически включит нагрев после того как Вы его возьмете в руки. Через 10 минут бездействия происходит полное отключение и нужно будет снова клацать кнопку.

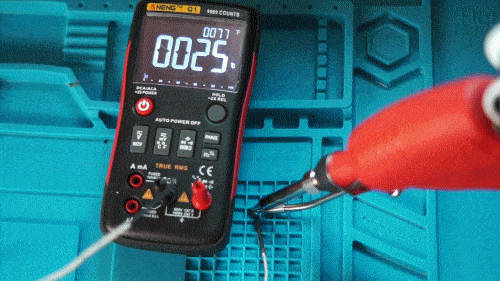

На этой гифке скорость нагрева нагляднее будет. Через 2 минуты доходит до 300℃, еще через минуту до 400, после 450℃ поднимается очень вяло(камера села, так что часть видео потеряно). Многовато, но во время работы жало будет охлаждаться, так что средняя составит около 400℃

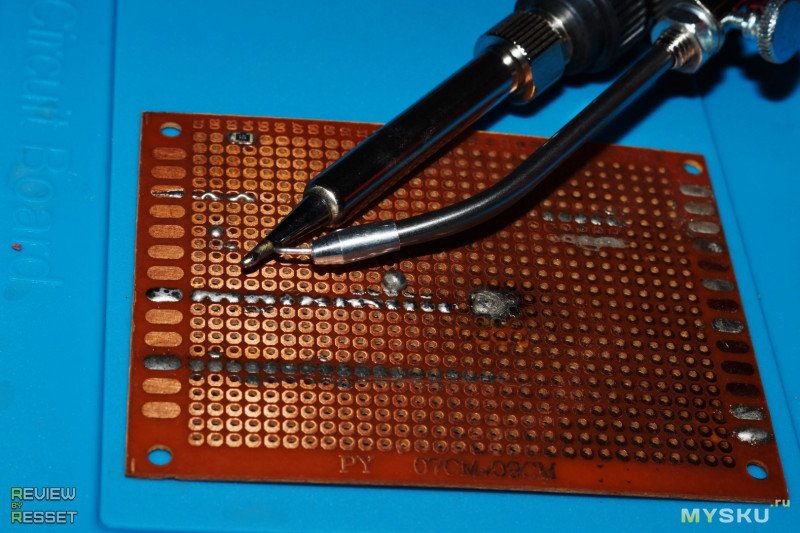

Постарался залудить часть ряда макетки на скорость, ушло 2 минуты с учетом нагрева

После тестов жало выглядит нормально, если честно, думал начнет темнеть

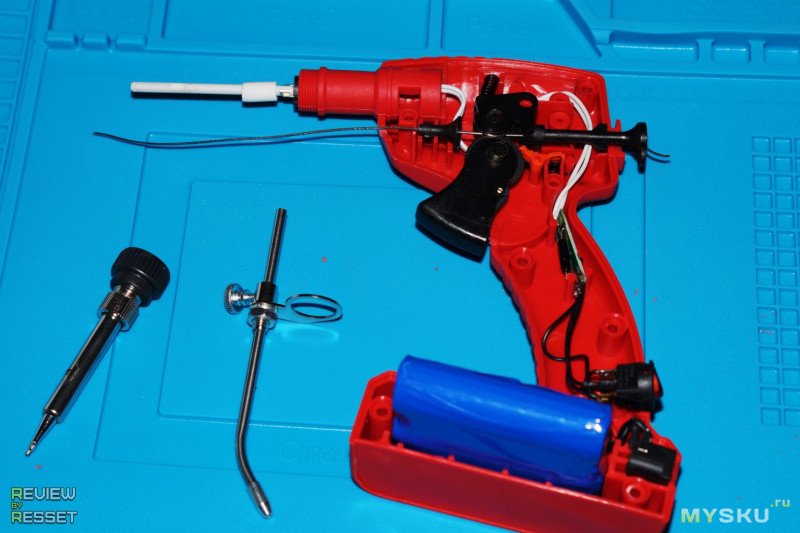

Внутренний мир


Для раскрытия корпуса можно не разбирать носовую часть, но я хотел посмотреть на нагревательный элемент

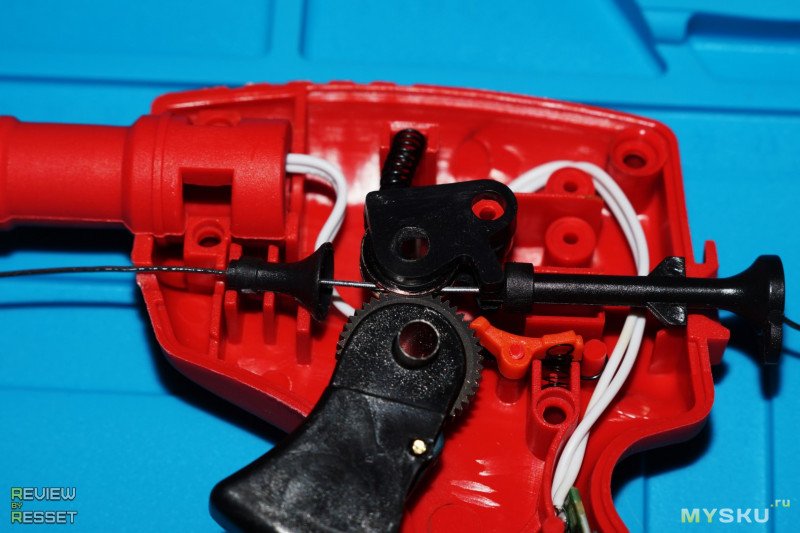

Механизм подачи

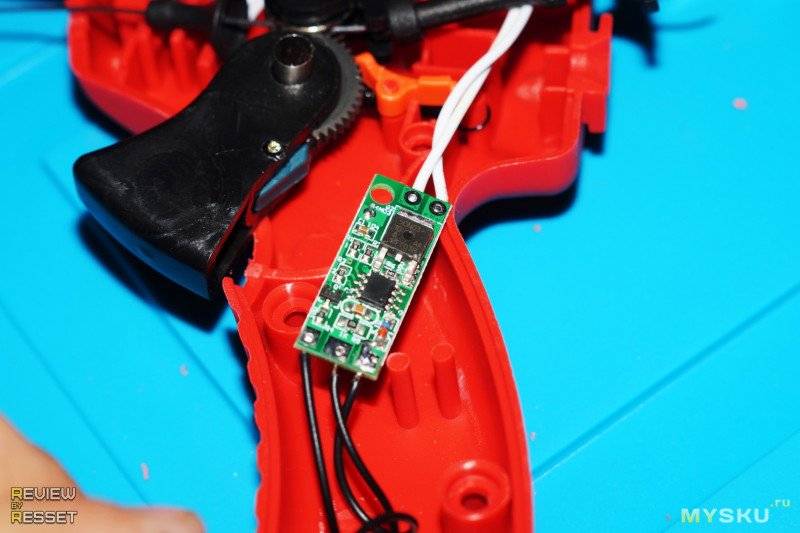

Датчик вибрации

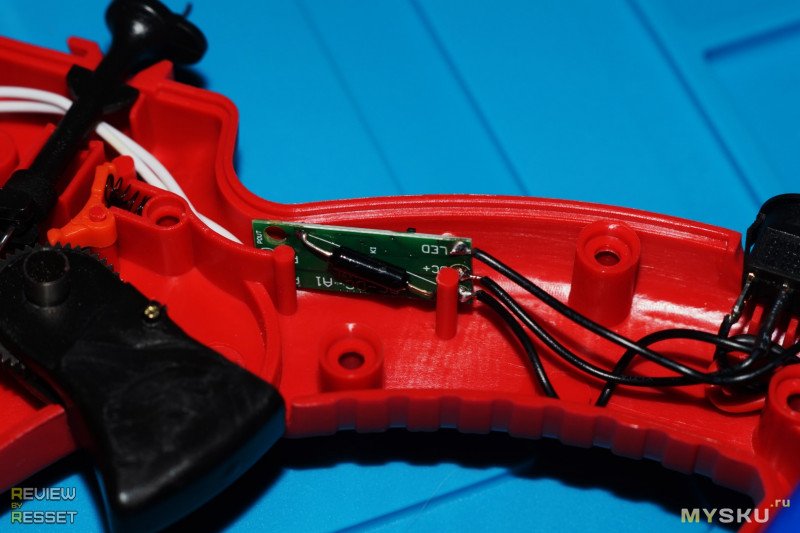

С обратной стороны остальные элементы. Что-то похожее на тиньку и обвес, на нагреве стоит мосфет 50N03

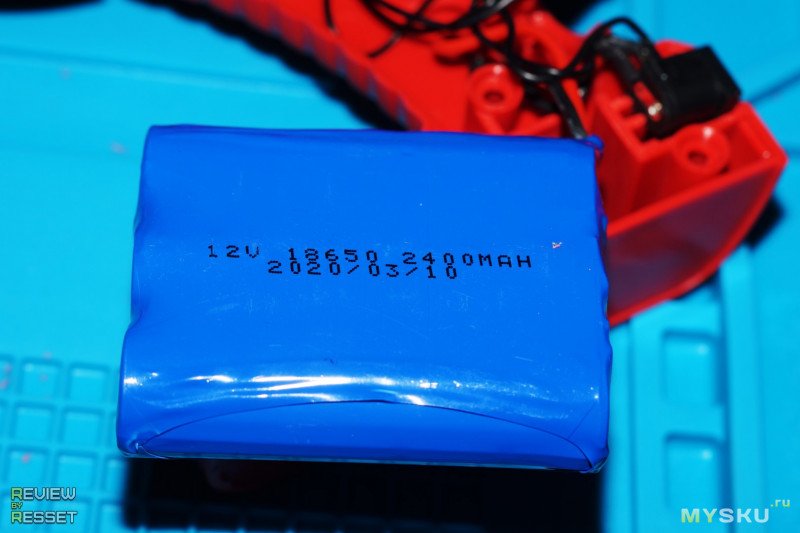

Аккумулятор состоит из трех банок 18650, заявлены 2400мАч, я насчитал около 2000, близко, может еще раскачается


Автономность

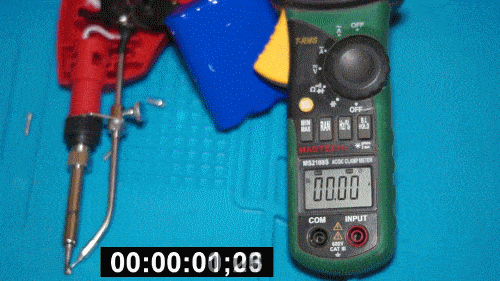

Заявлено 80Вт мощности, но тогда 28.8Втч аккумулятора хватит лишь на 20 минут работы. Я пользовался им не менее 40 минут, а значит что-то не сходится. Подцепил амперметр, в пике ток прыгает максимум до 3-4А, а после прогрева опускается до 1.5А

То есть по факту имеем около 50Вт в пике и около 18Вт при выходе на рабочий режим. И тут три варианта: намеренно завысили показатели, аккумуляторы дохленькие и больше не могут выдать, либо слишком тонкие провода, вы посмотрите что подходит к плате )

Купон


BGNCLXSI скидывает цену до $22.99, доставка бесплатная.

На странице магазина есть короткое, но наглядное видео по сборке


Итоги


Ну и по удобству работы, которое затрагивали в обсуждении акции. При весе 470г и форме пистолета работать с мелкими элементами несколько неудобно, так что свой легкий паяльник на Т12 жалах не променял бы на сабж, но вот когда доходит дело до спайки проводов и чего-то крупнее SMD, преимущество быстрой подачи припоя непосредственно на жало будет неоспоримы. Пару дней назад пришлось около часа перебирать с ним проводку в ГАЗели, одной рукой держишь провода, другой жмешь на рычаг подачи и спокойно спаиваешь по очереди, получается намного быстрее и комфортнее работать. Нужно было перепаять конденсатор, прогрел контакты, снял излишки оловоотсосом, старый выпал. Вставил новый, нажал рычаг, прислонил жало к контактам — готово )

С мощностью конечно ощутимо приврали(или с моим образцом что-то не так), но если ее не измерять, придраться особо не к чему, ведь греется быстро, провода спаивал довольно толстые без проблем, да и по гифке с макеткой видно, что жало не успевает остывать после того как наберет рабочую температуру. Нагреватель и набор 900 жал можно будет в любое время докупить за пару долларов, но высокая температура ведь не только на расходники пагубно влияет, но и на спаеваемые элементы, так что можно было добавить термоконтроль, контроллер ведь на борту есть, осталось вместить только датчик температуры, но видимо не захотели заморачиваться с регулировкой.

Как всегда, приветствуется конструктивная критика в комментариях. Всем добра =)

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
