HD? видеопроектор Cheerlux CL760 и изготовление самодельного проекционного экрана

Призовые за обзор колпачковой колонны жгли ляжку карман в Paypal кошельке и я, просматривая разные акции в блогах Mysku, неспешно искал на что бы их потратить, пока однажды не наткнулся на какую-то безумную распродажу на gearbest: «Купи два товара, получи скидку 50%, причем цена товара №2 всего 1$»
Если кто не верит, прикладываю скриншот из ВК

К продаже предлагались проектор Cheerlux CL760 + USB гирлянда KPSSDD 2м 20led в качестве добивки за $70.49 с бесплатной доставкой. Зашел на страницу с товаром, посмотрел — проектор с нативным HD разрешением матрицы 1280 x 800, ну а почему бы и не взять за полцены? На всякий случай заплатил за какую-то ускоренную отправку пару долларов и буквально за две недели посылка до меня доехала службой доставки CDEK

Внутри полиэтиленового пакета картонная коробка внушительных размеров

Сбоку которой скотчем приклеен пакетик со светодиодной гирляндой

Гирлянда прикольная, работает от USB порта компьютера, создает какую-то праздничную атмосферу вокруг рабочего места, но сегодняшний обзор не о ней

Внутри коробки находится проектор, обложенный со всех сторон вспененным полиэтиленом, в принципе за доставку даже обычной почтой можно не переживать

В комплектацию проектора входит: сетевой кабель с евровилкой (весьма сомнительного качества, сразу поменял на свой), инструкция по эксплуатации, тряпошная салфетка для протирки линзы, пульт ДУ, переходник jack 3,5 мм — 3 тюльпана, две винтовые подножки

Проектор имеет необычную форму половинки головки сыра, корпус выполнен из матового черного пластика

На передней панели слева расположен объектив, прикрытый сдвижной шторкой, это хорошее решение, позволяющее защитить линзу от царапин и, надеюсь, от пыли. Справа расположены вентиляционные отверстия, лампа здесь используется хоть и светодиодная, но все равно прилично греется. Заявленный срок службы лампы 50 000 часов, я думаю в реальности его надо делить надвое.

Все органы управления расположены сверху

При включении в розетку они подсвечиваются даже при выключенном проекторе, поэтому приходится постоянно кабель вытаскивать из розетки

Сзади находятся коммуникационные разъемы. Среди них: 2 USB порта, 2 HDMI порта, VGA вход, 3,5 мм выход на наушники, AV выход

Внизу два отсека и 4 подставки закрытые резиновыми заглушками, под которыми скрыта резьба под винтовые ножки

Назначение первого отсека я не понял, может быть для чистки оптической системы?

А вот под вторым скрыт фильтр, защищающий внутренности от пыли, всего за пару месяцев там скопилось изрядное ее количество

Линза диаметром 7 см, на вид стеклянная

Над ней расположено кольцо регулирования фокусировки, дальше находится «Keystone» — регулировка трапецеидальных искажений (требуется в случае, когда ось проекции не перпендикулярна плоскости экрана, например если проектор подвешен к потолку), диапазон этой регулировки не сильно большой, при наличии очень высоких потолков может не помочь.

Идеальный вариант установки проектора — строго по центру проецируемого изображения, чтобы оба регулятора были в центральном положении. Небольшие корректировки положения проектора можно сделать с помощью комплектных винтовых ножек, почему их две когда отверстий на днище проектора четыре, непонятно. У меня такое место нашлось на верхней полке компьютерного стола. практически по центру экрана

Пульт небольшой, легкий, не очень удобный в плане эргономики, а вот главный его недостаток то, что некоторые команды кнопок совпадают с командами пульта моей андроид приставки, в результате получается чехарда.

Стал собирать информацию о проекторе и выяснил следующее — в таком корпусе, и скорее всего с той же самой начинкой он выпускается не только под брендом Cheerlux, но и Excelvan. Конкретно по этой модели CL760 инфы тоже особо нет, но есть обширная ветка на 4PDA по Excelvan CL720, а она, вроде как, полный клон CL760 только в другом корпусе.

Технические данные Cheerlux CL760
Нативное разрешение: 1280 x 800
Яркость: 320 ANSI
Проекционный Коэффициент: 2000: 1
Расстояние проекции: 1 — 5,2 м
Размер изображения: 50 — 120 дюймов
Соотношение сторон: 16: 9/4: 3
Срок службы лампы: 50000 часов
Форматы изображения: JPEG / PNG / BMP / MPO / GIF
Форматы видео: MPEG1 / MPEG2 / H.263 / H.264 / AVS / VC1 / MJPEG / RV30 / RV40 / HEVC
Аудиоформаты: MPEG1 / MPEG2 / WMA / LPCM / MP
Питание: 90-240V
Встроенный Динамик: Да
Шум (дБ): 28дб и меньше
Размеры и вес
Вес продукта: 2.2610 кг
Размер продукта (Д х Ш х В): 31.00 x 22.00 x 10.00 см

Проектор относится к начальному классу просветных одноматричных, т. е. световой поток, создаваемый светодиодной лампой, проходит через TFT LCD матрицу и оптическую систему, формируя изображение на экране. Отсюда и все недостатки, связанные с данной технологией: черный недостаточно черный, яркость невысокая, чтобы этот черный хоть какой-то был. Заявленная яркость лампы проектора составляет всего 320 ANSI люмен, поэтому затемнение при просмотре делать обязательно, у меня с этим проблем нет, комната находится на восточной стороне и уже максимально укомплектована рулонными blackout и обычными плотными шторами, иначе подъем в 5 утра гарантирован. При достаточном затемнении в яркости никакого недостатка не испытываешь

А вот при внешнем освещении картинка становится блеклой

Шумит проектор достаточно сильно, не знаю с чем сравнить — наверное как фен на первой скорости, гораздо выше заявленных 28 дБ, но при наличии внешней акустики и если фильм интересный и динамичный, то привыкаешь и не особенно этот гул замечаешь

В проекторе есть встроенные динамики, но их звук, как бы помягче сказать — никакой, копеечные компьютерные колонки будут звучать на порядок лучше.
В меню проектора можно выбрать русский язык. Встроенный медиаплеер стандартный, проигрывает музыку, видео, фото и текст в формате txt

В настройках изображения можно изменить основные параметры

Также есть настройки звука, но я буду использовать звук через ресивер, поэтому они мне не нужны

Имеется настройка часов и различные таймеры

Также есть управление различными функциями в числе которых выбор языка, сброс настроек, прозрачность меню, переворот картинки, софтовый фокус и обновление ПО

Купленная мной модификация не имеет андроида на борту, только USB медиаплеер, который не воспроизводит никакой многоканальный звук! Мама мия, и это в 2019 году! Даже мой старенький десятилетний телевизор LG LD420 самый младший в линейке производителя и то на такое был способен, правда сначала нужно было разлочить медиаплеер в инженерном меню, попасть в которое можно было либо с сервисного пульта, либо путем проигрывания на аудиоплеере к выходу которого подключены ИК диоды хитрого MP3 файла, который имитировал звук нажатия клавиши входа в инженерное меню сервисного пульта.
Ну это конечно жирнейший минус — устройство, предназначенное для создания домашнего кинотеатра не поддерживает одну из важнейших его функций. Придется городить костыли в виде стороннего плеера.
Первоначально я хотел подключить проектор 5 метровым кабелем транзитом к HDMI выходу ресивера Pioneer, на вход которого заведена андроид приставка, но проектор не увидел сигнал с ресивера по этому кабелю, только через непосредственное подключение к приставке. Однако такое решение мне не очень удобно, потому что большей частью приставка используется в паре все с тем же телевизором и постоянно приходится HDMI и SPDIF кабели туда-сюда дергать. Проблема эта у бюджетных китайских проекторов известная, на 4PDA пишут, что решается подключением через HDMI сплиттер с питанием.
При первом включении конечно присутствует вау-эффект, большой экран это все таки сильно. С расстояния 2,7 метра у меня получилась диагональ экрана около 90", на странице с товаром есть информация о получаемой диагонали в зависимости от расстояния до экрана, в сети также есть специальные проекционные калькуляторы

Первым делом был подготовлен к просмотру вместе с сыном фильм Бамблби, в начале фильма идет красочная компьютерная графика с битвой трансформеров, смотрелось это все шикарно: сочные цвета, яркая картинка, большой экран опять же.

Однако потом, когда пошла обычная натурная съемка, стал замечать, что мне не хватает резкости — и так и эдак крутил кольцо фокуса, но желаемой четкости добиться не мог.

Далее при просмотре крупных лицевых планов это ощущение усилилось, плюс добавились «красные рожи» — этот эффект в профильной ветке 4PDA известен многим: как не настраивай цветовой профиль, цвет человеческой кожи все равно будет неестественно красным.

На форуме пришли к выводу, что это зависит от источника сигнала — по HDMI краснит, по VGA все нормально, к сожалению мне это проверить не на чем. Если с краснотой еще как – то можно было смириться, подкрутив зеленый и синий, то четкости не хватало катастрофически. Следующим поставил фильм Аквамен и весь просмотр не покидало ощущение, что вместо BDRip720p смотришь какой-то CamRip, цвета блеклые из-за борьбы с красными рожами, HD четкости нет.

Скачал разных тестовых ТВ таблиц в надежде по ним подстроить четкость и остальные параметры, и так и сяк крутил-вертел, но желаемого не добился. Больше того, одна из таблиц привела меня в уныние, на ней имеется градуированный столбец, показывающий предельную величину разрешения ТВ строк, по нему крайние различимые риски находятся в районе 4-5 диапазона, я так понимаю это соответствует 400-500 строкам по горизонтали, хотя для HD это значение должно быть в районе 700-800 горизонтальных строк.


Хотя текст с веб страниц читался без проблем, может быть я слишком придираюсь?

Экран волнился-колыхался, тут четко, там мылит, поэтому дальнейшую проверку решил отложить до времен появления нормального экрана.
Теперь об экранах. При наличии дома светлой (лучше белой) однотонной стены про этот пункт можно и совсем забыть, многих этот вариант целиком и полностью устраивает. Если же такой возможности нет, то придется задуматься о приобретении экрана, но это не наш путь, мы будем делать его сами, тем более руки после ликвидации варочной панели чесались сделать что-то полезное.
1. Вариант стартовый.

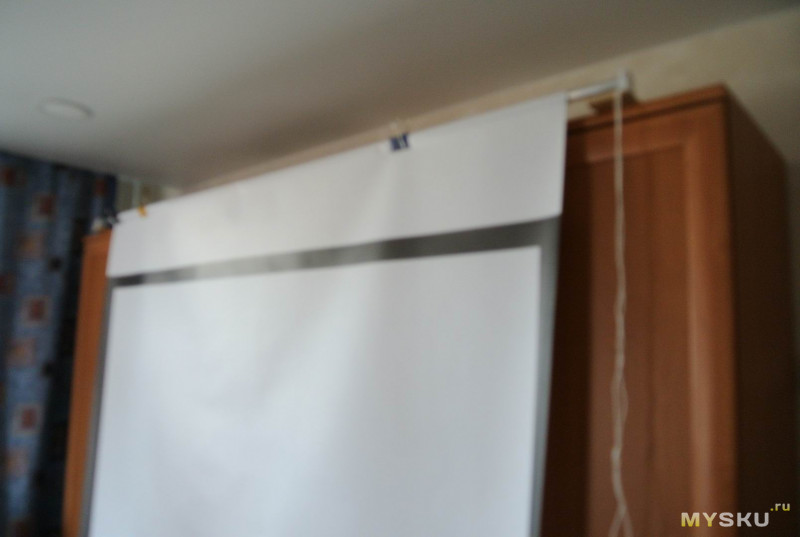

Проектор уже пришел, посмотреть что это за зверь хотелось сразу же, поэтому на скорую руку был собран экран из того, что было. А было вот что: большая белая простыня, темная скатерть для подложки, старая телескопическая удочка (вместо нее можно приспособить трубу, швабру, черенок и прочее), несколько больших канцелярских зажимов, две деревянных ламели и два мебельных ограничителя. Прострачиваем выглаженные края простыни и скатерти так, чтобы образовался паз для штанги, вставляем туда разложенную удочку, на края ламелей прикручиваем ограничители и ставим на шкаф, предварительно огрузив их сзади. Нижний край и по бокам простыни защипываем зажимами, чтобы экран не волнился, можно также вшить какой-либо утяжелитель по нижней кромке. Вот собственно и все — быстро, дешево… но не практично. Такой экран относительно хорош в первый раз, но стоит его один раз свернуть и весь он покрывается складками

При просмотре в темноте заметно не так сильно, но все же складки видно

2. Вариант переходный
Такой расклад меня не устраивал, поэтому решил сделать что-то посерьезнее, почитал на 4PDA тему про проекционные экраны, где народ делился своим опытом их самостоятельного изготовления. Сначала остановился на варианте экрана из бушного рекламного банера, однако в нашем городе их цена начинается от 500 рублей за банеры из ткани 250 г/м, но это тонкая и просвечивающая ткань, для экрана не особо годится, ткань потолще 400-500 г/м уже стоит 1000 рублей, да и выбрать особо не из чего — все предлагаемые экземпляры грязные и мятые. Как раз напротив моей работы находится рекламное агентство, решил зайти к ним, узнать расценки — оказалось не особо дороже бушного. Быстренько в пайнте нарисовал необходимый мне макет экрана, по которому и посчитали стоимость: 1100 рублей за литой ПВХ 500г/м с отпечатанной рамкой, она нужна для того, чтобы не очень качественный черный цвет картинки не бросался в глаза на краю белого экрана.

Сделать новый экран я хотел по типу первого — сворачивающимся, но уже более функционально при помощи цепочного механизма рулонной шторы и двухметровой алюминиевой трубы на d20.

От старого экрана нам пригодятся только ламели, на один край которых крепим цепочный механизм, на второй противовес из металлических пластин

Остается самое сложное — прострочить петлю для трубы, разложил экран на полу, оказалось, что он был завернут по боковой стороне, а это не есть хорошо

Присмотрелся повнимательнее, краска с рамки смазалась по экрану

Надо как-то оттереть, по старой традиции во всех непонятных ситуациях беру асептолин

Результат отличный, рекомендую

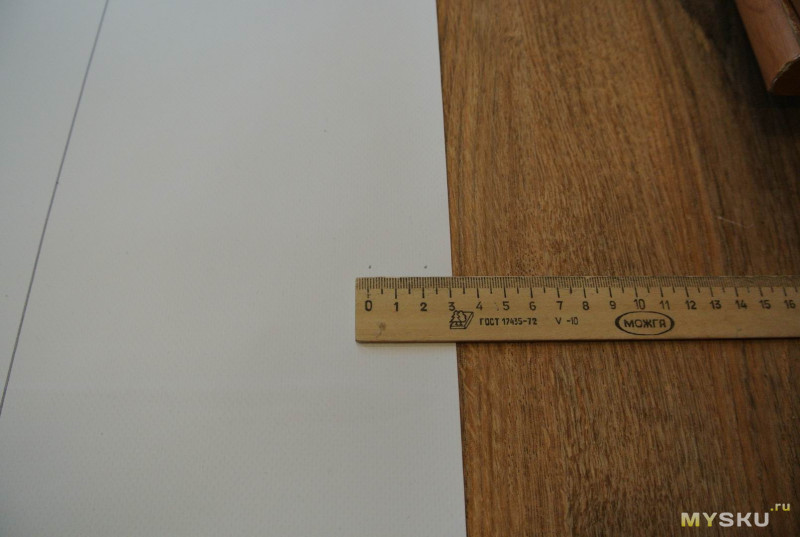

Намечаю расстояние под трубу, беру с небольшим запасом, чтобы труба входила в паз в натяг и не проворачивалась

Очерчиваю линии сгиба и прострочки, защипываю канцелярскими зажимами

Швейная машинка в доме есть, но пользоваться я ей почти не умею, а жена в командировке, так что рассчитывать не на кого, получаю краткий вводный инструктаж по телефону и в путь. Подготовил банер, завел под лапку, опустил иглу и нажал педаль — есть первый фейл!

Оказывается ткань надо подавать с другой стороны :)
Беру стол, переставляю машинку в другую сторону, повторяю предыдущие действия

Сначала, когда строчка шла от края все было хорошо

Жена меня предупреждала, что ткань будет уводить в сторону, но чтобы настолько сильно я не ожидал. Да она вряд ли и шила ткани весом полкило на метр, в общем начиная с середины удержать строчку я уже не смог, особенно гуляла она в конце

Так как отмерял я с запасом, то не думал, что это будет проблемой. Но не тут то было, бац и второй фейл — труба в паз не лезла совсем

Дальше начались бесплодные итерации того же процесса и с тем же результатом, отрывал-строчил и так по кругу и все без толку. В общем плюнул я на эту затею и решил посмотреть как это реализовано в рулонных шторах. Оказалось, что ткань просто приклеена к трубе — вах, как просто!

Берем суперклей, за 5 секунд проклеиваем край банера и крепим его к трубе, все!
Но и эта конструкция оказалась нежизнеспособной, концевые фишки цепочного механизма гуляют туда-сюда, никак не фиксируясь в механизме, труба постоянно с него падает, нужно ламели намертво крепить к основанию, а дырявить шкаф мне совсем не хотелось, да и это не главное, цепочный механизм не в состоянии удерживать банер в промежуточном положении, ткань очень тяжелая и вся разворачивается под своим весом, приходится на нужном расстоянии защеплять верхний край зажимами, опять получается какой-то колхоз. С досады даже и фотографий этого безобразия не сделал, осталась только одна не резкая, приношу свои извинения

3. Вариант финальный
Об этом варианте я подумывал и раньше, но меня смущала его громоздкость, двухметровую раму уже не положишь сверху на шкаф, но в этих обстоятельствах только такой выход и оставался — делать раму и натягивать на нее банер.
Первым делом едем на кладбище отживших свое вещей — в гараж, искать материал для рамы и находим там деревянные плинтуса, оставшиеся от отделки балкона. Также нам потребуются металлические уголки, саморезы, мебельный степлер со скобами, два крюка с резьбой и моток бечевки

Раскатываем экран на полу, по периметру раскладываем бруски и намечаем линии распила

Пилим в размер, и снова примеряем по экрану, вроде все нормально

Скрепляем внутренними уголками, строго соблюдая прямой угол

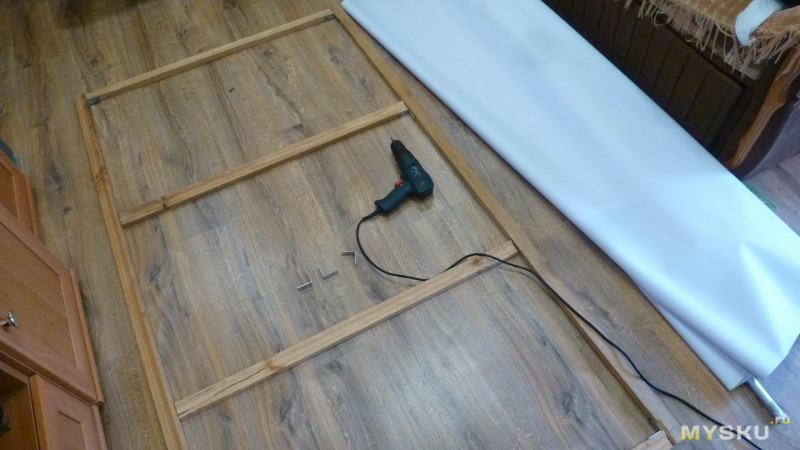

Для жесткости конструкции ставим две поперечины

Рама готова

Остается ответственный момент, проверить соответствие размеров и геометрии конструкции, оборачиваем раму полотном

Все нормально, размеры совпали, крепим ткань зажимами, получилась небольшая волна в углу, учтем это в дальнейшем

Переворачиваем, максимально натягиваем полотно, стараясь исправить складку и бьем по периметру мебельным степлером

В верхнюю кромку вкручиваем два крюка

Мебельная стенка в просмотровой комнате имеет полку, за которую продеваем бечевку и петля в петлю заводим в крюки, позже сделаю быстросъемные крепления из металлической полосы.
В итоге получился вот такой экран

Из опробованных мной этот вариант самый лучший, экран ровный, ткань не бликует и не просвечивает, достаточно быстро устанавливается, единственный вопрос с габаритами. Пока прячу его за спинку дивана, потом надо будет отодвинуть шкаф в коридоре и убирать за него.
Но меня все же смущает вопрос истинного разрешения проектора. Вновь запускаю тестовую таблицу и, несмотря на ровный экран, вижу все ту же картину: 400-500 горизонтальных строк

Но еще больше меня смущает количество вертикальных строк — оно такое же, может нельзя по этой картинке тестировать?

Начитавшись форумов про кривые руки сборщиков, гнутые линзы Френеля, косо стоящие линзы, решаюсь разобрать проектор и попробовать чего нибудь подрегулировать в оптической системе, авось смогу резкость настроить, но с первого же взгляда понимаю, что без опыта здесь делать нечего

Никаких видимых глазом огрехов не видно. В общем вопрос с истинным разрешением матрицы проектора для меня остается открытым.

За такую цену, а брал я его за 80$, наверное можно со всеми выявленными мной недостатками смириться, но я, к сожалению, уже настолько привык к качественной картинке пусть и небольшого по диагонали FullHD телевизора с IPS матрицей, что при просмотре проектора все время ее сравниваю с телевизионной и сравнение это совсем не в пользу проектора. А вот менее требовательные зрители, например мой сын, от проектора в восторге, особенно ему нравится смотреть мультфильмы, на них действительно большинство недостатков изображения нивелируется и картинка вполне смотрибельна.
