Это не реклама, чисто случайно узнал что есть китайская фирма специализирующаяся на производстве довольно качественных тепловизоров собственного производства и разработки. Они не попадают на ограничения США на вывоз, например по количеству кадров в секунду не более 9. Тут все в порядке, можно купить и 30 и 60, все зависит от вашего бюджета, в моем случае 25 кадров, что комфортно для записи видео. Основная продукция включает тепловые детекторы, тепловизионные модули, а также тепловизионные камеры и тепловизоры.
Внимание! Много фото, гифок, очень много трафика!
Первый раз пишу обзор, так что не судите строго, готов выслушать вашу критику и советы. Упор дела больше на видео с тепловизора.
Покупался за свои кровные, никаких скидок, акций, поблажек не было, плюс таможенный платеж.
Немного теории
Тепловизор — устройство для наблюдения за распределением температуры исследуемой поверхности. Распределение температуры отображается на дисплее как цветная картинка, где разным температурам соответствуют разные цвета. Изучение тепловых изображений называется термографией. Тепловизор как раз и позволяет увидеть инфракрасное излучение.
Все тела, температура которых превышает температуру абсолютного нуля (-273 градуса) излучают электромагнитное тепловое излучение в соответствии с законом Планка.
Визуально температуру определяют по цвету каления. При 600— 1300° С цвет и яркость нагретых предметов изменяются через каждые 50° С. Например, цвет поверхности при нагреве от 850 до 1000°С изменяется от красного до светло-красного, затем становится оранжевым, а далее желтым. Температуру по цвету, каления определяют с точностью ±50—60° С.
Коротко о наблюдении тепловизором. Некоторые поверхности полностью поглощают инфракрасное излучение и в полной мере излучает его, таковым является абсолютно черное тело (ɛ = 1 — коэффициент излучения), но в жизни такого не бывает, поэтому ɛ < 1. Хорошей излучательной способностью являются бетон, ПВХ, органические вещества ɛ ≈ 0,8-0,95. Есть поверхности с очень низкой излучающей поверхностью, это в основном металлы и другие глянцевые и полированные поверхности. Что бы адекватно произвести наблюдение на такой поверхности нужно на нее нанести краску (можно например корректор) или наклеить материал с хорошей излучающей способностью (можно изоленту). Цвет наблюдаемой поверхности не важна, будь он белым или черным температура не изменится. Некоторые вещества не пропускают инфракрасное (тепловое) излучение, например стекло, а некоторые наоборот например германий, из него делают линзы для тепловизоров. Тепловизором нельзя посмотреть что внутри объекта, можно посмотреть только что на его поверхности. В тепловизорах коэффициент излучения должен настраиваться.
Компании iRay xTherm представлен следующий ряд моделей для мобильных устройств с краткими характеристиками.
iRay xTherm P2 — 256x192 -20°С — +150°С
iRay xTherm T2 — 256x192 -20°С- +120°С
iRay xTherm T2L — 256x192 -20°С — +120°С
iRay xTherm T2S — 240x180 -20°С — +120°С
iRay xTherm T3 Pro — 384x288 -20°С — +400°С
iRay xTherm T3S — 384x288 -20°С — +120°С
iRay xTherm T6S — 640x512 -20°С — +120°С
Тепловизор моей модели iRay xTherm T3 Pro имеет следующие характеристики.
Размер сенсора 384x288
Сенсор iRay VOx
Плотность пикселей 17um
Спектральный диапазон 8 — 14 мкм
Частота кадров 25Hz
Чувствительность NETD <60mK@25?,f#1.0
Чувствительность MRTD <500mK@25?,f#1.0
Материал объектива Германий
Размер объектива 13мм
Рабочая температура -10°С — +50°С
Внешнее питание USB Type-C
Палитры 6шт
Совместимость с телефоном Android 6.0 и выше
Поддержка iOs Нет
Улучшение изображения Повышение цифровой детализации
Ручная коррекция изображения
Статистика температуры поддерживает статистику точечного/линейного/площадей анализа и функции
Поддержка фото и видео
Вес 40гр
Размер (с объективом) 49,5 мм х 26 мм х 27,5 мм (объектив 13 мм)
Потребляемая мощность <0,5 Вт
Страна производства Китай
Количество точек замера 6
Диапазон измерения -20°С ~ + 120°С (поддержка расширенного диапазона -20°С ~ 400°С)
Точность измерения ± 2°С или ± 2% диапазона измерения температуры
Температурный замер -20°С — +400°С
Рабочая температура -10°С + 50 °С
Высота USB type-c 7мм
Наименьшая различаемая разность температур (Minimum Resolvable Temperature Difference — MRTD). Результаты определения MRTD регистрируются в виде кривой зависимости разности температур от пространственной частоты. Обычно, чем больше частота (т.е. мельче тестовое изображение), тем больше требуется разность температур между мишенью и фоном для получения различимого на экране изображения.
Шумовой эквивалент разности температур (Noise Equivalent Temperature Difference — NETD) — температурная чувствительность. Когда шум равен самой малой разнице температур поддающейся измерению тепловизионный детектор больше не может различать полезный тепловой сигнал. Чем выше уровень шума тем выше NETD детектора и тем хуже детектор способен различать малые температурные разницы.
Упаковка посылки.
Внешний вид коробки

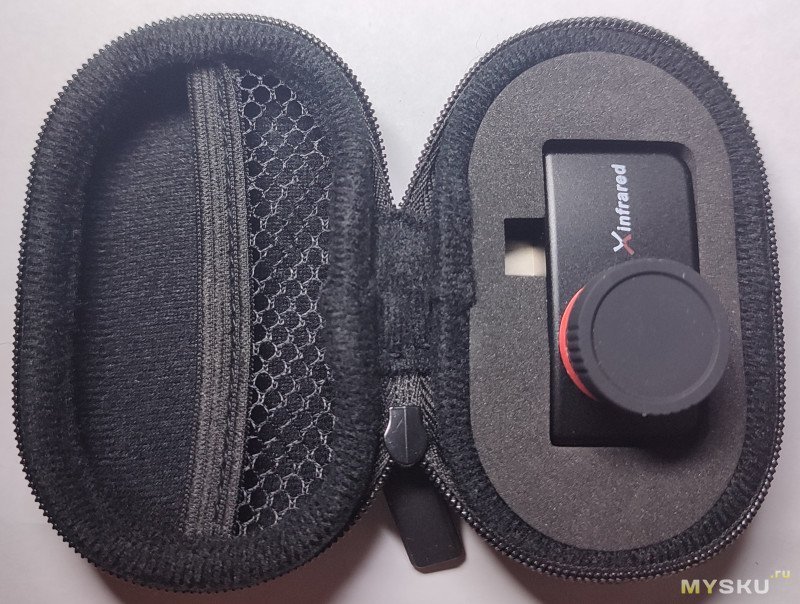

Внутри коробки.
Все поподробнее.

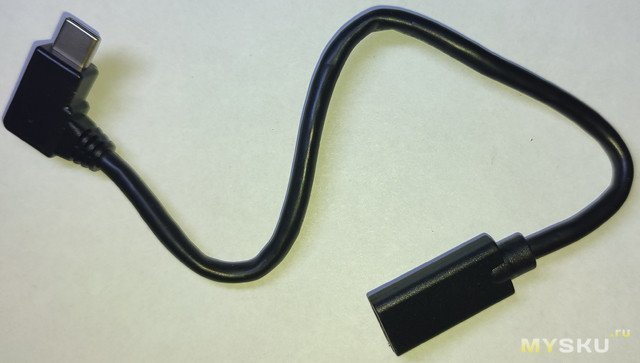

Удлинительный USB Type-C шнурок.

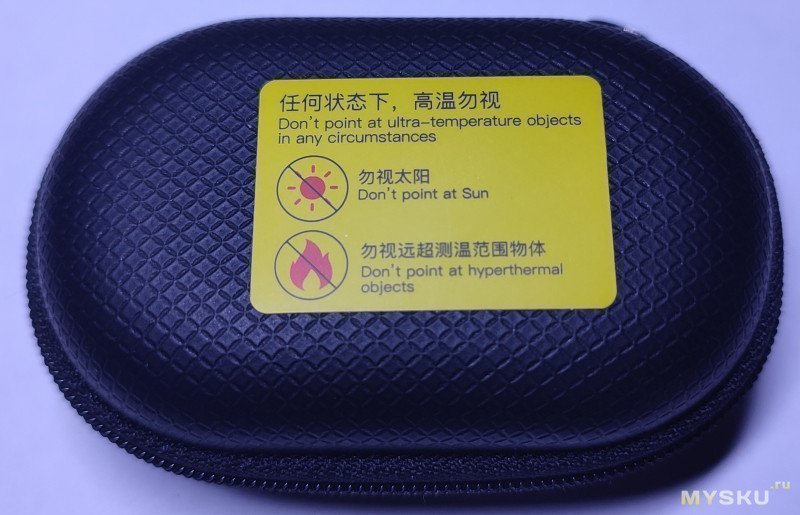

Чехол самого тепловизора для переноски с надписями, что нельзя смотреть на солнце и на очень горячие поверхности, более 120°С.

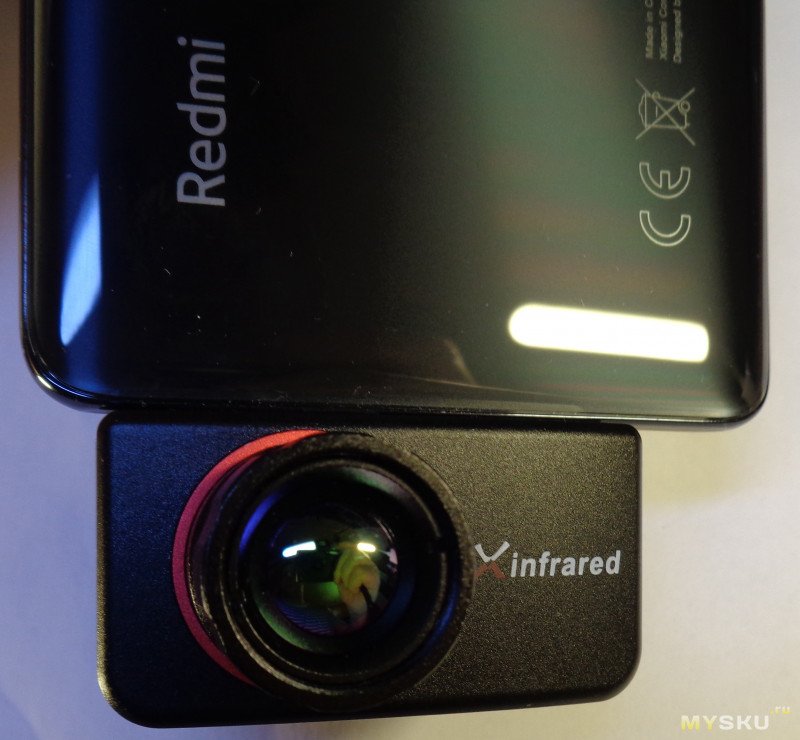

Ну и наконец сам тепловизор.
К сожалению с чехлом не получится использовать, слишком короткий USB разъем.
Вес ровно 40г.
Программа для работы с мобильным телефоном.
Скачивается с Play Маркет, называется Xtherm infrared
Интерфейс на русском, простой, иногда вылетает. Запись видео и фото. Установка 6 режимов отображения. Коррекция: коэффициента излучения, влажности, температуры окружающей среды и другое.

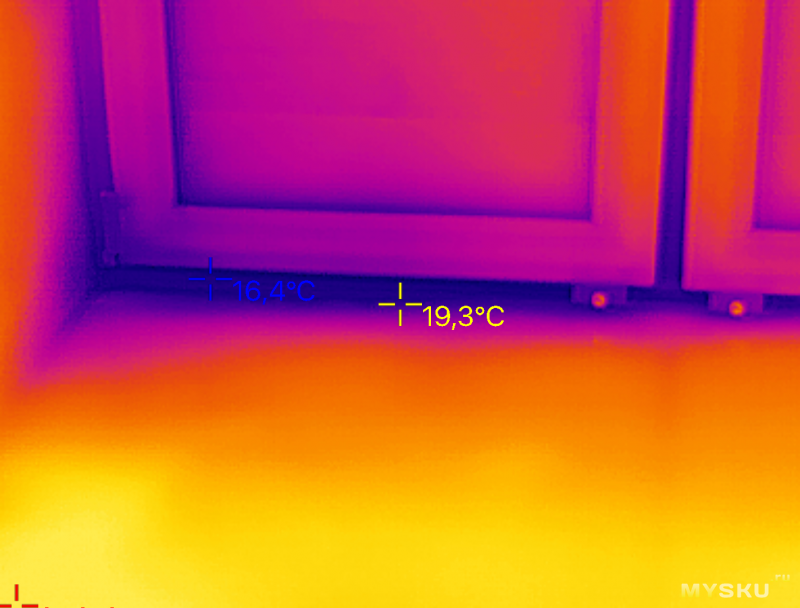

Тесты.
Моё лицо в режиме горячий черный.
Вот некоторые видео в оригинале.
