Радиатор для NVME SSD m.2


Давно известно, все m.2 накопители греются и не сложно сделать вывод: чем холоднее чипы памяти, тем дольше они проживут.
Подробности ниже.


На почте мне выдали вот такой пакетик.

Внутри еще два.

Комплект интересный.

Радиатор, 3 силиконовых кольца, 2 тепловодящие прокладки( жвачки )

Размеры радиатора


Прокладки 1 и 2 мм.


Нижняя сторона имеет рельеф под прокладку.

Кажется, медный радиатор, а вот и нет. Это алюминий, о чем указано на страничке товара.

Китайский флаер бренда


Раздеваю накопитель Netac N910E ( снимаю пленку)


Делаю пробные замеры в стоке.

Температура в простое 45С

Обратите внимание на объём записи данных на накопитель.

Начинаю насиловать насиловать накопитель в 4 бенчмарка одновременно. Через 10 минут температура достигла критической, 72С


Чипы памяти прилично греются.


Снимаю накопитель, обрабатываю спиртом. Примерка.

Лепим все на радиатор, а потом к SSD

Резинки не тугие, мягко держат радиатор.


Устанавливаю на место.


Температура в простое


Тепло проводит нормально.


Повторяю насилие над чипами памяти


55 градусов против 72. Отличный результат.

Игровой тест, заливаю на накопитель баттелфилд1, пропадаю на 2 часа.


Результат есть, пиковая и температура простоя упали.
Есть одно, радиатор становится буфером тепла и средняя температура становится выше: дольше нагревается и дольше остывает.
Думаю, нужен радиатор из меди и с более высоким оребрением.

Странно, но продаван сделал 2 товара в один лот.
Есть такой же, но черный.
тык

П.С. честно накрутил на ssd 270gb бенчмарками для проверки.
Спасибо за просмотр.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Планирую купить +11 Добавить в избранное +57 +75
+
avatar
  • oleg235
  • 08 сентября 2018, 18:54
0
Тот самый случай, когда накопитель надо охлаждать СВО.
+
avatar
0
Из вашего обзора? Ту которую «за свои купили»?
+
avatar
  • oleg235
  • 08 сентября 2018, 19:59
+7
Из вашего обзора?
Нет, кастомной.
Вы вообще в курсе, что есть водоблоки для силовых ключей на материнской плате?

+
avatar
  • metsys
  • 08 сентября 2018, 20:25
0
Можно ссылку на показанную продукцию?
+
avatar
  • oleg235
  • 08 сентября 2018, 20:40
+1
ebay.com/itm/253090478611
Хотя, в принципе, если под руками есть кусок волновода или просто медной трубки диаметром миллиметров так 16 — то такое делается элементарно.
+
avatar
0
Это же ни разу не для ssd m.2.
+
avatar
  • oleg235
  • 09 сентября 2018, 21:22
0
Производитель просто не сечёт фишку.
+
avatar
  • AlexFZ
  • 08 сентября 2018, 23:55
+2
Тот самый случай, когда накопитель надо охлаждать СВО.
Это из пушки по воробьям, СВО тут лишнее, радитору бы размер ребер повыше, миллиметров до 8-10 и чуть проредииь ребра, да и цвет чёрный не помешал. Да и для мосфетов цепи питания СВО не нужно, если вы не упоротый оверклокер.
+
avatar
  • oleg235
  • 08 сентября 2018, 23:59
+1
для мосфетов цепи питания СВО не нужно
Нужно. Потому что плата спроектирована с расчётом на то, что их будет обдувать поток воздуха от процессорного кулера, которого в системе с жидкостным охлаждением нет.
+
avatar
  • AlexFZ
  • 09 сентября 2018, 00:34
+2
Не верно, их проектируют на работу в режиме естественной конвекци, поскольку кулеры бывают разные, и некоторые вообще могут вообще не обдувать область с мосфетами.
Мой пример G1 Sniper Z97, водоблоки на ЦП и видяхе, радиатор за пределами корпуса, материнка спокойно живёт без какого либо обдува мосфетного радиатора, корпус годами не пылесосится, все в пыли но это не мешает радиаторы отводить тепло, радиатор даже не горячий — теплый.
+
avatar
  • oleg235
  • 09 сентября 2018, 09:24
0
Мой пример G1 Sniper Z97
На Ваш пример будет 100500 материнских плат, у которых в стоке радиаторов на мосфетах нет вообще.
+
avatar
  • AlexFZ
  • 09 сентября 2018, 12:22
+2
Ну да, у бюджетных серий такое сплошь и рядом, только что вы этим хотите сказать? :)
+
avatar
  • A_Mac
  • 09 сентября 2018, 21:23
0
так Сетам радиатор не нужен. у них режимы переключения подбираются с учетом переходного процесса и паразитных параметров. ну про низковольтные и низкочастотные точно. там время омического рассеивания мало с учетом крутизны характеристики тепла мало. еще оно уходит через пистоны в плату.
+
avatar
  • oleg235
  • 09 сентября 2018, 21:36
+1
так Сетам радиатор не нужен. у них режимы переключения подбираются с учетом переходного процесса и паразитных параметров.
Он им настолько не нужен, что при разгоне процессора они иногда отпаивались от платы и сползали со своего места:))
+
avatar
  • AlexFZ
  • 10 сентября 2018, 04:04
0
Разгон отдельный разговор, это работа в нештатном режиме, разработчики бюджетных серий плат не предусматривают работу в таких экстремальных режимах, для этого делают другие серии, где учитывается возможный разгон.
Да и разгон может быть разный, в некоторых случаях может даже нехватить водоблока на vrm.
+
avatar
  • SL-SPB
  • 08 сентября 2018, 19:07
0
А где терморезину нормальную лучше покупать? Чтобы клеилась и работала?
+
avatar
  • lfxybr
  • 08 сентября 2018, 21:59
0
Присоединюсь к вопросу про резину. Найти радиатор отдельно не так уж и сложно.
Такая подойдёт ru.aliexpress.com/item/5pcs-Thermal-Pad-30mm-30mm-0-5mm-1-0mm-1-5mm-2-0mm-2-5mm-3/32887235531.html?spm=a2g0v.10010108.1000014.5.74885594TFeCJU&gps-id=pcDetailBottomMoreOtherSeller&scm=1007.13338.106568.000000000000000&scm_id=1007.13338.106568.000000000000000&scm-url=1007.13338.106568.000000000000000&pvid=37522637-8194-4721-b93f-7b2504a7eedb И когда нужна толстая, а когда тонкая?
+
avatar
  • SL-SPB
  • 08 сентября 2018, 22:16
0
Синяя без клея обычно. Всегда надо стремится к минимально возможной толщине. Но поверхности не всегда ровные особенно если закрывать несколько элементов.
+
avatar
  • obl127
  • 08 сентября 2018, 23:16
0
Как вариант — мазать хорошей термопастой
+
avatar
  • K1rrra
  • 09 сентября 2018, 02:24
0
Керафоловские прокладки.Дорого, но лучше китая.
+
avatar
  • vlo
  • 08 сентября 2018, 19:07
+2
Давно известно, все m.2 накопители греются и не сложно сделать вывод: чем холоднее чипы памяти, тем дольше они проживут.
полноразмерные (2280) sata'шные — не особо.
ну и главное, греется в основном контроллер, его и надо охлаждать. флеш — тут еще не известно какой тут будет эффект, не будет ли контроллер его дополнительно греть через радиатор.
что же до «проживут» — проживут при меньшей температуре дольше данные при хранении, а не сам флеш.

конкретно же phson 5008 — в отличие от своего полноценного предшественника он достаточно холодный, если его не помещать в теплоизолированное пространство, ему и так неплохо.
+
avatar
+6
А вот не соглашусь с вами=) пирометр показал самую высокую температуру на чипах памяти.
+
avatar
  • 2gusia
  • 08 сентября 2018, 23:43
0
Но вот с тем, что греются не все M.2, а только NVME, наверное, придётся согласиться :)
+
avatar
  • vlo
  • 09 сентября 2018, 18:55
-1
только не nvme, а pcie. и притом — быстрые.
+
avatar
  • vlo
  • 09 сентября 2018, 18:54
0
не знаю как вы это получили. возможно их кто-то дополнительно подогревает.
у меня (на открытом стенде) после записи в течении >10 минут он показывает 65 на контроллере, 58 на ближнем к нему флеше, и 47 на дальнем (воздух 25).
причем флеш достиг означенных установившихся температур заметно позже контроллера.
т.е. вполне очевидно, где находится основной источник нагрева.
так же очевидно, что радиатор тут не нужен.

к слову максимальное потребление (запись в tlc) составило ~0.62A, т.е. порядка 2W. это ниже иных sata'шных.
для сравнения типичные быстрые m.2 pcie ssd потребляют до 6-7W.
+
avatar
0
Какой накопитель? запись это одно, а вот множество обращений к разным ячейкам памяти — другое.
+
avatar
  • vlo
  • 09 сентября 2018, 20:22
0
полностью иденичный, но с этикеткой смартбая.
нет, для флеша есть запись, есть чтение, остальное — заботы контроллера.
+
avatar
0
тот же контроллер, буфер, чипы и скорости?
А чем мониторите?
+
avatar
  • vlo
  • 09 сентября 2018, 21:31
0
флеш ничего не знает про характер доступа. его можно писать-читать-стирать, причем стирание идет с настолько высокой скоростью, что заметного вклада не вносит.
т.е. его потребление зависит от интенсивности чтения и записи.
а всем остальным занимается контроллер.

раздельно — пирометром, в смарте у него, даже расширенном (см. патриот pcie тулбокс), про флеш ничего нет. только одна температура, неплохо совпадающая с внешними замерами контроллера. внешних датчиков на плате вроде бы не видно (врядли это резистор — еще в s10/s11 это был интегральный датчик с i2c интерфейсом), так что вероятно он интегрирван в контроллер.
+
avatar
  • Ureeq
  • 08 сентября 2018, 19:13
+1
Я бы больше внимание уделил термопрокладкам, у некоторых есть свойство «течь», такое часто встречается на видеокартах, причем, даже при вполне рабочих температурах, типа 60-65 градусов, а не в режиме «доменной печи».

PS: Материал интересный, есть над чем подумать, спасибо.
+
avatar
  • 110088
  • 08 сентября 2018, 19:52
+2
чем холоднее чипы памяти, тем дольше они проживут.
На основании чего сделан данный вывод?
+
avatar
  • oleg235
  • 08 сентября 2018, 20:01
+2
На основании чего сделан данный вывод?
На основании школьного курса физики за 5-6 класс.
Меньше температура — медленнее диффузия примесей в кристаллах, превращающая их внутреннюю структуру в кашу.
+
avatar
  • 110088
  • 08 сентября 2018, 20:24
+8
Иии? Сколько чипов памяти на планете Земля сгинули от диффузии примесей?
+
avatar
  • oleg235
  • 08 сентября 2018, 20:45
0
Телепаты в отпуске.
Если вопрос реально интересует — то методичка по теме: elibrary.kdpu.edu.ua/jspui/handle/0564/1289
+
avatar
  • Slasher
  • 08 сентября 2018, 21:58
+1
Это в какой школе на уроках физики про «диффузию примесей в кристаллах» рассказывают?
+
avatar
  • oleg235
  • 08 сентября 2018, 22:11
0
Про диффузию вообще рассказывают на уроке «Вселенная», в начале 6 класса ЕМНИП. На примере сахара в чае. Который растворяется гораздо быстрее, если чай горячий.
+
avatar
+4
Меньше температура — медленнее диффузия примесей в кристаллах, превращающая их внутреннюю структуру в кашу.
А вы оптимист. Сколько прожить собрались?
+
avatar
  • SERG27
  • 08 сентября 2018, 20:09
+1
чем холоднее чипы памяти, тем дольше они проживут.
На основании чего сделан данный вывод?
чип, вынутый из муфельной печи- совсем дохлый, однако… :)
+
avatar
  • Gorex
  • 08 сентября 2018, 20:11
+5
10 центовый кусок люминия стоит почти 4$, я просто в ах*е, что с этой планетой не так?!
+
avatar
  • SL-SPB
  • 08 сентября 2018, 20:14
+3
+резинки+термопрокладки+доставка. Цена нормальная.
+
avatar
  • npanop
  • 08 сентября 2018, 20:26
+1
Возьмите кусок люминия за ¢10 и сидите вырезайте.
По делу — лютый зачОт. за 30-процентное снижение температуры, если радиатор не предусмотрен производителем, я и больше заплачу.
Очень хорошее решение. Меня, например, от покупки M2 именно температура и останавливала
+
avatar
  • oleg235
  • 08 сентября 2018, 20:54
+8
Возьмите кусок люминия за ¢10 и сидите вырезайте.
Легко.

Берём кулер от Socket 7/370(который сейчас всё равно нафиг никому не нужен), отрываем от него вентилятор, а радиатор пилим ножовкой пополам. Работы — на 5 минут. С зачисткой кромок и снятием фасок — на 10.
Всё.
+
avatar
  • npanop
  • 08 сентября 2018, 21:10
+1
Не допускаете, что у меня нет свободного/халаявного кулера? И очень хочется посмотреть на работу в 5 минут по обрезке в толщину 5мм, ну если, конечно, нет станка под рукой. А еще некоторое количество денег будет стоить жвачка. Или вы чипы будете скальпировать?
+
avatar
  • oleg235
  • 08 сентября 2018, 21:54
-3
Не допускаете, что у меня нет свободного/халаявного кулера?
Барахолка/блошиный рынок в помощь.
И очень хочется посмотреть на работу в 5 минут по обрезке в толщину 5мм
Для начала — 5 мм в толщину на основании кулера под Socket7/370 я не встречал никогда. Там максимум 3 мм.
Но даже если оно там есть — пилить в длину 6 сантиметров, так что миллиметр в минуту по мягкому алюминию — вполне реальный темп.
+
avatar
  • AndyBig
  • 08 сентября 2018, 22:41
0
Радиаторы бывают рассчитанными на принудительное охлаждение и на естественное (конвекционное). Эффективность у этого распиленного радиатора без кулера будет сильно ниже, чем у обозреваемого :)
+
avatar
  • oleg235
  • 08 сентября 2018, 23:00
0
Эффективность у этого распиленного радиатора без кулера будет сильно ниже, чем у обозреваемого :)
Такие заявления вообще-то принято подкреплять данными стендовых испытаний или расчётами в FEMLAB.
На самом деле — нет, не будет. Потому что радиатор рассчитан на отвод 35 ватт тепла от одного открытого кристалла, даже у его половинки площадь рассеяния тепла будет намного больше, чем у этого недоразумения с декоративными рёбрами из обзора(которое ещё и рёбрами поперёк направления конвекции поставлено), а 17 ватт в одной точке SSD явно не выделяет.
+
avatar
  • AndyBig
  • 09 сентября 2018, 01:12
+3
Потому что радиатор рассчитан на отвод 35 ватт тепла
С кулером. Что сильно меняет картину.
+
avatar
  • oleg235
  • 09 сентября 2018, 09:26
0
Не сильно. Да, без вентилятора он отведёт не 35 ватт, а 15. Но SSD этого хватит с запасом.
+
avatar
0
Отвечу Вашей же цитатой
Такие заявления вообще-то принято подкреплять данными стендовых испытаний или расчётами
ИБО площадь радтатора без кулера будет маленькой, посчитайте на досуге, калькуляторов в сети полно. На быстрый взгляд половинка того радиатора в пассиве рассеет порядка 1-2Вт тепла при разнице температур нагретого тела\внешней среды 35/55''С в данном применении (условно openframe конструкция)
PS. и да, на фотке 40мм радиатор -«чипсетник», исходя из этого и мой прогноз по его теплорассеиваимости, т.е. в калькулятор можно вбить 20*40*10мм конфиг (типовой чипсетник) 5 ребер, 2мм толщина основания.
+
avatar
  • AlexFZ
  • 09 сентября 2018, 14:18
0
Это не чипсетный кулер, а процессорный, габариты радиатора 58 x 63 x 20mm
https://www.startech.com/uk/Computer-Parts/Fans/Socket-7370-CPU-Cooler-with-2cm-fan~FAN370PRO
+
avatar
0
Да пожалуйста…

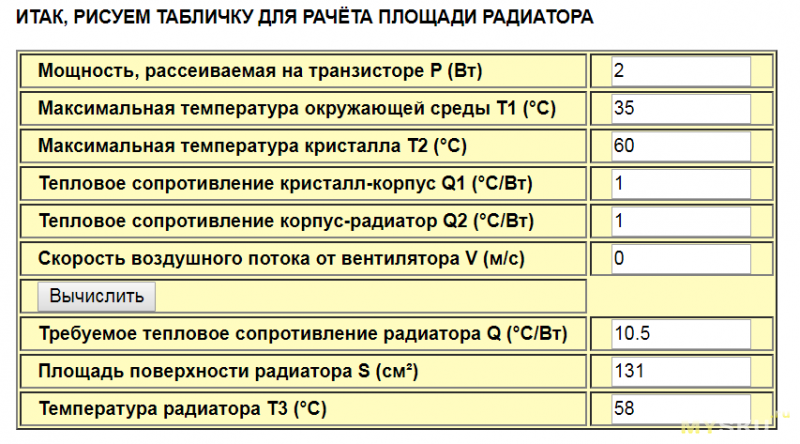

Вот рассчет поверхности при дельта Т 25 градусов на 2Вт рассеивания в пассиве.

При этом кооф. Q1 и Q2 взяты из идеальных для данного варианта термосоединения радиатора и ССДшника (в реальности будет еще хуже)
Соответственно считаем.
Площадь подошвы = 2*(2*6)=24см2
высота 5ти ребер должна быть (для добивки площади до 131см2) = (х*6)*10=107, х=1.8см
Т.е. при толщине подошвы 2мм, и размерах радиатора 2*6 см с высотой (общей) 2см и с 5ю рёбрами в пассиве такой радиатор при условии дельты Т 25 градусов (а именно с 35 градусов температуры окружающей среды и с 60 градусов максимальной на чипах ССД) — такой радиатор в состоянии рассеять всего 2 Вт.
Если кому-то это покажется фантастически малой величиной — советую поизучать матчасть, и как минимум осознать, что чем меньше ограничение на максимальную температуру на ребрах (чем меньше перепад дельта Т) — тем хуже работает радиатор, кроме прочего при таких малых значениях дельты огромную роль играет качество прокладок и материала корпуса чипов — на этих переходах происходят основные потери теплопереноса.
+
avatar
  • oleg235
  • 09 сентября 2018, 21:27
-1
акой радиатор при условии дельты Т 25 градусов
И в наглухо закрытом корпусе, ага.
такой радиатор в состоянии рассеять всего 2 Вт.
Ага. А сколько в состоянии рассеять то уёжище с чисто декоративными рёбрами из обзора? У которого не 130 квадратных сантиметров площадь рассеяния, а 30(7,1*2,1*2)?
2/(130/30)=0,47 Вт?
+
avatar
  • oleg235
  • 09 сентября 2018, 14:59
0
и да, на фотке 40мм радиатор -«чипсетник», исходя из этого и мой прогноз по его теплорассеиваимости
Нет, на фотке 60-мм процессорный кулер. Угадайте, куда Ваш прогноз теперь можно засунуть?
+
avatar
+1
Я не любитель сования чего либо куда угодно, если вы в этом эксперт — то зазсуньте себе мозгов побольше, а обоснование я привел каментом выше. Удачи
+
avatar
  • oleg235
  • 09 сентября 2018, 21:31
0
Обоснование привести привели, а вот приложить его к железке из обзора поленились или поняли, что она там вообще бледно смотрится?
+
avatar
  • vlo
  • 09 сентября 2018, 00:11
+4
Радиаторы бывают рассчитанными
бывают. а бывают сделанные из первого попавшегося куска профиля, как обозреваемый. и приписывать ему какие-то фантастические свойства — наивность или дезинформация.
+
avatar
  • AndyBig
  • 09 сентября 2018, 01:19
+1
Фантастические свойства я ему не приписываю :)
Почти все типовые радиаторы делаются из кусков профиля, это ни о чем не говорит. И выхватывать куски фраз, придавая им совсем другой смысл, не нужно :)
дезинформация
В том что радиаторы для активного и пассивного охлаждения отличаются? А Вы не знали? :)
+
avatar
  • vlo
  • 09 сентября 2018, 02:53
+2
ну а кто писал про «сильно ниже», Пушкин?
чистая фантастика.

то, что что ваша способность по внешнему виду определять заявленное ничем не подтверждена — знаю определенно. а так комменты все стерпят, да.
+
avatar
  • AlexFZ
  • 09 сентября 2018, 06:58
0
Эффективность у этого распиленного радиатора без кулера будет сильно ниже, чем у обозреваемого :)
ниже она быть не может быть хотя бы потому, что там площадь рассеивания больше, при том, что частота ребер у него меньше, чем у обозреваемого тут, что будет способствовать лучшему отводу горячего воздуха, кроме того чёрное анодирование тоже на несколько процентов улучшит общую эффективность, в итоге тот радиатор при равной ширине и длине, будет значительно эффективнее обозреваемой тут накладки, с ребрами высотой всего 3мм
+
avatar
  • Slasher
  • 08 сентября 2018, 21:58
0
Специально обработанный в размер, заметьте.
+
avatar
  • Wiking
  • 08 сентября 2018, 20:17
0
Вы измеряли температуру чипов памяти или всех? Интересно что сильнее греет) Если самая горячая память, может лучше ее отдельно накрыть радиатором без прокладки.
+
avatar
0
термопрокладку нормальную поставить. Типа гризли.
+
avatar
  • oleg235
  • 08 сентября 2018, 20:22
-3
Думаю, нужен радиатор из меди и с более высоким оребрением.
Он будет ещё дольше остывать, потому что при одинаковых размерах медная деталь в три с половиной раза тяжелее алюминиевой.
На самом деле ему просто нужен вентилятор для активного обдува.
+
avatar
  • yg-25
  • 08 сентября 2018, 20:27
+5
Интересно, при чем вес к теплоемкости и рассеивающей способности?
+
avatar
  • oleg235
  • 08 сентября 2018, 20:48
-2
Интересно, при чем вес к теплоемкости
При том, что удельная теплоёмкость измеряется в Дж/кг*Кельвин. Школьный курс физики, 9 класс.
+
avatar
+5
При том, что удельная теплоёмкость измеряется в Дж/кг*Кельвин
Вау, вы только что открыли что медь при одинаковом размере с алюминием может больше поглотить тепла. Теперь осталось из учебника физики почитать про теплопроводность, а потом немного выйти за курс 9 класса и почитать про тепловое сопротивление радиаторов, и вы поймете почему медь лучше.
+
avatar
  • oleg235
  • 08 сентября 2018, 22:08
-3
Теперь осталось из учебника физики почитать про теплопроводность, а потом немного выйти за курс 9 класса и почитать про тепловое сопротивление радиаторов, и вы поймете почему медь лучше.
В реальной жизни был такой кулер — Thermaltake Tower 112. Целиком медный и на тепловых трубках, весом под 2 килограмма.

Вот только охлаждал он хреново.
+
avatar
+7
Целиком медный и на тепловых трубках, весом под 2 килограмма. Вот только охлаждал он хреново.
Смотрим конструкцию, радиатор Ок, пластина прилегающая к процу Ок. Значит собака порылась в месте передающем тепло от пластины к процу. А там тепловые трубки, и явно неисправные. Менять надо было по гарантии. Т.к. кулерок претендующий на отвод 150 ватт тепла, явно не мог в исправном состоянии плохо охлаждать.
Но, вы из-за бракованного кулера всего лишь сделали странный вывод о том, что медь это плохо.
+
avatar
  • vlo
  • 09 сентября 2018, 02:42
+1
так у него был близкий алюминевый родственник. и разница между ними по имеющимся обзорам очень невелика — гораздо ниже разницы в массе и цене. но она все же есть.
что до очевидных проблем — продуть такие частые ребра нужно высокое давление.

а «150Вт», учитывая его комплектацию без вентиляторов (причем 80-92мм) — это конечно забавно, но не более того. «и вы рассказывайте» (ц).
+
avatar
0
и разница между ними по имеющимся обзорам очень невелика
А что бы ей быть большой? ИМХО «узкое место» — тепловые трубы.
что до очевидных проблем — продуть такие частые ребра нужно высокое давление
Не нужно обычный вентиль вполне справляется.
(причем 80-92мм) — это конечно забавно
Да почему же? Например CHD9212EB-AH(E) с его 102.02CFM аж сдувает на максимуме.
+
avatar
  • vlo
  • 09 сентября 2018, 16:43
0
так неисправный или уже «узкое место»? ;)

обычный?? 5krpm — это вертолет, которому не место в домашнем компе.
+
avatar
0
так неисправный или уже «узкое место»? ;)
Неисправный — это не работающий как надо. «Узкое место» — та деталь, которая накладывает ограничения.
обычный?? 5krpm — это вертолет, которому не место в домашнем компе
Да почему же? Очень даже место. У меня такие в обычных офисниках стояли. На кулерках для Intel Celeron D 346 Prescott, с их довольно скромными 85 ватт тепловыделения. Вполне так ничего работали.
+
avatar
  • vlo
  • 09 сентября 2018, 18:48
0
ну так вы определитесь что же по вашему мнению тут имело место. а то какой-то внутренний плюрализм мнений.

ну если они выше половины не разгонялись — возможно. весь день сидеть рядом с раскрученным до 5k 80-90мм вентилятором сможет редкий человек.
помнится у каких-то интелевых кулеров тех времен вентиляторы обладали своим термодатчиком, и до некоторой температуры входного воздуха раскручивались заметно ниже предела.
+
avatar
0
ну так вы определитесь что же по вашему мнению тут имело место. а то какой-то внутренний плюрализм мнений.
Подгоните мне именно тот кулер, посмотрю. Что определенно могу сказать — медь там совсем не виновата.
+
avatar
  • vlo
  • 09 сентября 2018, 20:23
0
ну т.е. выше вы сбрехнули, спасибо, понятно, более вопросов не имею.
+
avatar
0
ну т.е. выше вы сбрехнули
Не мешало бы «фильтровать базар», это во-первых. Во-вторых, научитесь сначала читать, то что вам пишут, а не выдумывайте извращенные фантазии.
+
avatar
  • vlo
  • 09 сентября 2018, 21:19
0
научитесь начала думать, прежде чем писать. тогда и отмазываться на протяжении десятка постов не придется.
+
avatar
-1
тогда и отмазываться на протяжении десятка постов не придется.
Мне отмазываться? От чего? Все что мною здесь написано именно так, как и есть. Вам рекомендую найти поблизости дуб (это дерево такое) покрепче и постучать своей головою. Может после того, как такое крепкое дерево проломите, хоть как-то мозг работать начнет.
+
avatar
  • oleg235
  • 09 сентября 2018, 15:09
0
Т.к. кулерок претендующий на отвод 150 ватт тепла, явно не мог в исправном состоянии плохо охлаждать.
Но, вы из-за бракованного кулера всего лишь сделали странный вывод о том, что медь это плохо.
А что, всем тестировщикам кулеры на обзор давали бракованные? Серьёзно?
+
avatar
0
А что, всем тестировщикам кулеры на обзор давали бракованные?
Обзорщики в массе, подобно вам заявляют вопреки всем законам физики что медь хуже алюминия?
+
avatar
  • oleg235
  • 09 сентября 2018, 18:23
0
Обзорщики в массе заявили, что данный кулер при его характеристиках — хрень.
+
avatar
  • vlo
  • 09 сентября 2018, 19:01
0
зачем вы перевираете сказанное? сказано было что он хреновый, а не что хуже аналогичного алюминевого.
+
avatar
  • CKYHC
  • 08 сентября 2018, 23:53
-1
вот только охлаждал он хреново потому что его проектировали такие как вы, а не потому что он был из почти 2 кг меди…
+
avatar
  • oleg235
  • 08 сентября 2018, 23:56
-2
+
avatar
  • CKYHC
  • 09 сентября 2018, 00:08
0
потоньше — этот кулер проектировали для таких как вы, такие же как вы.

вы или пишите развёрнуто, или не пишите вовсе.
Он будет ещё дольше остывать, потому что при одинаковых размерах медная деталь в три с половиной раза тяжелее алюминиевой.
правда. но это же полное непонимание процесса.
да, остывать будет дольше, причём не в 3,5 раза, тут считать надо, чем меньше разница между предметом и окружающей средой тем медленнее процесс.
может и в 10 раз получиться…
но вопрос то не в этом, и даже не в том что там медь не нужна — ей там негде показать свою «крутость»

На самом деле ему просто нужен вентилятор для активного обдува.
да, тут правда, и реальность. мелкие рёбра отсутствие обдува, да там ещё и видеокартой могут перекрыть…
да и расположение не очень удобное и нелогичное — в нише, рёбра горизонтально… сам радиатор вертикально…
тут неудачна сама концепция, и не нужен радиатор, ему просто некуда отдавать тепло — таки да — нужен обдув…
и ой, mySKU.me/blog/aliexpress/66174.html#comment2793118 я об этом как раз написал.
фактически такой радиатор будет работать в материнках АСУС или других у которых предусмотрена расположение ССД перпендикулярно плоскости материнки…
а если попадёт в зону действия любого корпусного вентилятора то скорее всего и радиатор будет ненужен.
+
avatar
  • yg-25
  • 09 сентября 2018, 00:10
0
Еще раз убеждаюсь, не в весе счастье. Руки, ноги, крылья — главное хвост рассеивающая способность, эффективность теплоотвода, а примененные решения могут быть разные.
+
avatar
  • kopa
  • 09 сентября 2018, 01:47
0
теплопроводность или теплоёмкость?
+
avatar
+1
Интересно)
+
avatar
  • vlo
  • 08 сентября 2018, 20:52
+4
превращать ssd в механику — чистое вредительство.
+
avatar
  • npanop
  • 08 сентября 2018, 21:02
+3
Угу, давайте заведем дискуссию об удельной теплоемкости разных материалов… Мне достаточно произведенных измерений. Если кого-то не утраивает 30%-ое снижение температуры в данном обзоре и он хочет очень показать свой экспириенс в физике, то пусть берет брусок серебра и строгает из него радиатор
+
avatar
0
Было бы интересно сравнить сабж с просто медной пластиной того же размера и даже без ребер.

… и тонком слое термопасты
+
avatar
  • AlexFZ
  • 09 сентября 2018, 01:20
+2
Если без ребер, то результат был бы не в пользу медной пластины, решающую роль играет эффективная площадь рассеивания тепла, медь нужна там, где необходимо отводить много тепла, где теплопроводности алюминия уже не хватает, SSD к таким не относится.
Если сопоставимые медный и алюминиевый то был бы паритет, имхо.
+
avatar
  • S-Vostok
  • 08 сентября 2018, 20:41
+4
Здесь отдельно аллюминевые радиаторы по-дешевле для тех у кого руки на месте.
70x22x3 мм (75,13 руб. / шт.)
ru.aliexpress.com/item/--/32878646122.html
100х25х10 мм (74,42 руб. / шт.)
ru.aliexpress.com/item/--/32828863107.html
+
avatar
  • kirich
  • 08 сентября 2018, 21:22
+2
Есть одно, радиатор становится буфером тепла и средняя температура становится выше: дольше нагревается и дольше остывает.
Думаю, нужен радиатор из меди и с более высоким оребрением.
Чтобы радиатор не был буфером тепла, он не должен быть массивным. Т.е. надо радиатор легкий с большими ребрами, кроме того желательно чтобы ребра были размещены вертикально, а не горизонтально.
+
avatar
  • Slasher
  • 08 сентября 2018, 22:03
+2
А что плохого в «буфере тепла» в данном случае? Я без подколки, просто интересно. По моему разумению полезней чтоб температура в процессе работы поменьше менялась. То есть сглаживались скачки работает- резко греется, простой-охлаждается.
+
avatar
  • kirich
  • 08 сентября 2018, 22:18
0
А что плохого в «буфере тепла» в данном случае?
Так я не писал что это плохо, мой ответ касался комментария автора.
+
avatar
  • vlo
  • 08 сентября 2018, 22:16
+1
но зачем ему не быть буфером? чем медленнее меняется температура — тем лучше.
+
avatar
  • kirich
  • 08 сентября 2018, 22:19
0
чем медленнее меняется температура — тем лучше.
Полностью согласен, но я отвечал на комментарий автора обзора, не более.
+
avatar
  • Koto
  • 09 сентября 2018, 18:32
-1
Кирич,
я работал на агрессора, вооружал тяжёлый атомный ракетный крейсер Петр Великий.
Сплошь и рядом радиаторы медные, открою военную тайну. И, думаю, неспроста.
+
avatar
  • vlo
  • 09 сентября 2018, 18:57
0
очевидно на корабле проблема веса не стоит.
+
avatar
  • Koto
  • 09 сентября 2018, 19:01
0
Как будто в системнике стоит.
Не, просто медный век закончился, пора любить люминь.
+
avatar
  • vlo
  • 09 сентября 2018, 21:41
0
в случаю писюков — он и не начинался никогда. первые процессорные радиаторы были из люминия.
+
avatar
0
Чтобы радиатор не был буфером тепла, он не должен быть массивным
Как бы теплоемкость зависит не только от массы. Например килограмм 10 сосны, явно не запасут столько же тепла, сколько кило воды. Медь, кстати, имеет почти в три раза меньше удельную теплоемкость чем алюминий, в следствии чего, при одинаковом объеме, её теплоемкость не сильно выше.
+
avatar
0
Насчет ребер, думаю, с учетом горизонтальной продувки корпуса сделано.
+
avatar
  • OreSama
  • 08 сентября 2018, 21:34
+3
А может, с этим Netac что-то не так? Потому что у меня Тошиба RD400 в простое показывает 33-34 градуса, а это типа системный диск, откуда весь софт работает, да ещё и в тесном корпусе. А если не «насиловать бенчмарками», при типичном домашнем использовании SSD, наверное, нагрузить до перегрева и вообще нереально.
+
avatar
  • VladM
  • 08 сентября 2018, 22:12
0
«может, с этим Netac что-то не так?»
Интересная мысль.
Из старой практики по системникам: если напряжение 12V на HDD было по верхнему пределу — они грелись заметно больше, чем там, где было менее 12 вольт (в пределах допуска :-)
+
avatar
  • vlo
  • 08 сентября 2018, 22:28
+1
когда-то давно решил проверить эти байки.
оказалось что с ростом напряжения по +12 у потребляемый ток даже у сравнительно древних винтов падал (что логично — обороты то стабильные должны быть).

во, даже нашел файлик, 13 лет назад дело было:

WD26400R
12.32 ~149
12.24 ~150
11.95 ~151
11.50 ~154
11.16 ~158
10.70 ~162
+
avatar
  • VladM
  • 08 сентября 2018, 22:43
0
:-) Это не байки — это МОИ наблюдения :-))
P.S.
Ваши замеры это подтверждают (пусть и не очень явно):
12.32*0.149=1.84 Вт

11.16*0.158=1.76 Вт
+
avatar
  • vlo
  • 09 сентября 2018, 00:15
0
поснится тогда еще пугали аж квадратичным ростом.
по факту никакого заметного влияния на нагрев полукилограмовой дуры лишние 0.1Вт оказать не могут.
другое дело, что задранные +12 говорят о загруженных +5, от которых в старые времена питался проц. и его тепловыделение грело воздух в корпусе и все что там находилось.
+
avatar
  • vlo
  • 08 сентября 2018, 22:21
0
та же самая плата с этикеткой смартбая — 32 контроллер, 29 флеш, 25 окружающая средя. это пирометр, в смарте 34.
это простой, конечно.
но в закрытом корпусе с грелками вокруг «окружающая среда» запросто теплее.
ну и поддержка энергосбережения тоже зависит от матери-системы-драйверов.

на практике этот диск довести до троттлинга непросто, во всяком случае чтение и запись одного обьема нагревали его (по смарту) что-то до 60-65C и температура при этом уже стабилизировалась.
+
avatar
0
OreSama08 сентября 2018, 21:34
А может, с этим Netac что-то не так? Потому что у меня Тошиба RD400 в простое показывает 33-34 градуса

Ну так вы нагрузите и замерьте температуру, очень жду ваш ответ =)
+
avatar
  • xpm
  • 09 сентября 2018, 05:40
0
Я вот думаю купить Corsair Force MP500, он тоже очень сильно греется, но скорость по сравнению с обычным SSD у него явно выше.
+
avatar
0
Лучше 960 evo. По тестам его хар-ки и продолжительность жизни лучше
+
avatar
+1
когда вы все прекратите писать

2 тепловодящие прокладки ( жвачки )
какой раз встречаю дегенератов что там реально цепляют пожеваную жевачку и говорят прочли это в интернете
не давайте вредных советов я прошу не размножайте идиотов :-)
+
avatar
  • CKYHC
  • 08 сентября 2018, 23:48
0
это они сначала в интернетах вычитали.
изначально жвачкой назывался термоинтерфейс на боксовых интеловских кулерах. вот он и был похож на б/у жвачку.
а когда со временем пересыхал то при снятии радиатора мог отколоться и с частью кристалла проца…

а это как была термопрокладка так и осталась.
правда есть ещё сделанная из «бинтов» и термопасты, но она тем более не называлась жвачкой…
это возрастное и употребления сленга типа крутой матёрый волк.
+
avatar
  • Koto
  • 09 сентября 2018, 11:19
0
Говорю же, много новых слов услышал. Будучи официалом от НР и ИБМ,
+
avatar
0
дегенератов -\-\-\-\- вредных советов -\-\-\-  не размножайте идиотов

Я их не размножаю, сами растут, как сорняки.
Жевательная резинка, но жвачка.
+
avatar
0
а если этот же радиатор поставить не на терморезину а на хорошую термопасту типа arctic mx2 или подобную? крепится то он все равно резинками, движущихся частей нет, так что никуда паста не уплывет, если разумно намазать конечно. или паста+тонкие медные пластинки/фольга если высота чипов разная… я вот на проце планшета резинку менял на пасту+медь — различие очень существенное
+
avatar
  • Slasher
  • 08 сентября 2018, 23:16
+1
Паста нужна для того чтоб заместить воздух во всяких микронеровностях. И потому мажется тонюсеньким слоем. А здесь надо одним радиаторм прикрыть сразу несколько чипов, в том числе и разнотипных, и получается разница в высоте. Так что в таком случае её использовать вряд-ли можно.
+
avatar
0
это то конечно, я потому и говорю о том чтобы разницу в высоте убрать за счет фольги или пластинки. или как в следующем комментарии сказано доработать радиатор отпилив часть, но не оставляя ребра а полностью — т.е. сделать два радиатора, отдельно флэша и контроллера
+
avatar
  • CKYHC
  • 08 сентября 2018, 23:49
0
не нужно ничего такого делать — нужно на каждый чип клеить свой радиатор и обдувать.

радиатор из обзора универсальный — сделан таким именно из-за универсальности — сделать его чуть выше и не влезет в каких-то материнках будет во что-то упираться, или что-то в него…
+
avatar
0
да можно и отдельную СВО на каждый чип приделать, было бы желание. я спросил именно из соображений можно ли улучшить работу именно этого радиатора, желательно оставив и его и сам ссд нетронутыми (ну ладно минус наклейка с ссд, которую по-любому снимать). и поэтому термопаста а не клей — типа как разборное соединение (понятно что 99.99% людей это не понадобится… ну да и радиатор то вообще хоть какой будут ставить ладно хоть 10%, а по мере роста популярности ссд — все меньше и меньше)
+
avatar
  • CKYHC
  • 09 сентября 2018, 00:26
0
можно.
не ставьте его.
не мешайте работать устройству.
и поэтому термопаста а не клей — типа как разборное соединение
может тайну открою… но клей про который все говорят это не клей момент — это вполне себе термоклей который таки разборное соединение достаточно нагреть его до 80+ градусов.
Термоклей АлСил-5
хотя если найдётся место под высокие радиаторы на самоклеящейся основе лучше их использовать.
+
avatar
0
может тайну открою… но клей про который все говорят это не клей момент — это вполне себе термоклей который таки разборное соединение достаточно нагреть его до 80+ градусов.
можно еще ножиком подковырнуть, тоже оторвется. идея то постановки радиатора вроде как в в том чтобы температур 80+ и даже меньших не было?
+
avatar
  • CKYHC
  • 09 сентября 2018, 00:43
+1
вы читать умеете?
РАЗБОРНОЕ, если нагреть до 80 градусов.

нужно снять радиаторы, вам же нужно было РАЗБОРНОЕ соединение? берёте фен и нагреваете до 90 градусов — снимаете радиатор.

если не нагрели — то клей, теплопроводящий. чуть хуже термопасты, но в данном случае будет лучше.
+
avatar
0
под разборным я таки понимаю соединение, для разъединения которого не надо использовать фен, электросварку, болгарку и прочие народные средства
+
avatar
  • CKYHC
  • 09 сентября 2018, 01:01
+3
вы неправильно понимаете суть разборных соединений.
или правильно понимаете но неправильно интерпретируете.
не нужно тут сейчас из себя кого-то строить.
разборное соединение это разъединяемое путем разборки без его разрушения.
многоразовое — нет.
что не так?

ладно, я отвечая на такого рода вопросы чувствую себя совсем дебилом.
это примерно как объяснять почему прикрученное на проволоку — разборное а приваренное сваркой неразборное…
+
avatar
-2
вам тоже не следует кого-то там строить. хотя может я и неправильно интерпретировал суть, имея в виду разъемное соединение. а если наклеен радиатор — то вот допустим у меня нет фена? а если есть какова температура что он выдает? и пирометра для измерения тоже нет… да и вообще если мы боремся с повышением температуры чипа — полезен ли для него нагрев до 80+? а если полезен то зачем вообще что-то делать, пусть как в стоке есть так и работает?
можно задать много-много и других вопросов, хотя в принципе первоначально меня интересовало просто одно — имеет ли в данном случае смысл замена термоинтерфейса или нет
+
avatar
  • CKYHC
  • 09 сентября 2018, 01:40
0
нет
+
avatar
+1
Вы, наверное, слышали слово разъемное соединение.
+
avatar
0
согласен, имел в виду именно его
+
avatar
  • u3712
  • 08 сентября 2018, 22:37
+1
Если делать по хорошему, то пластину _перед_ употреблением надо доработать — примерно на 1/4 длины сделать ножевкой пропил по толщине радиатора таким образом, чтобы распилить основание, оставив целыми ребра. Т.о. получится две «секции» — под flash и под контроллер. И второе не будет обогревать первое. В-принципе, работы на 10 минут.
Китайца могла бы и сразу сделать, но ждать от них технических решений… слишком оптимистично.

Что до того, как сейчас — это «девайс» для подогрева. Охлаждается лишь контроллер, а вот flash — ее температура выросла с 48С до 52С++ (под радиатором температура выше, +, возможно, не выставлен коэф-т черноты пирометра).

Основной враг flash — кол-во стираний. Чем ниже температура в этот момент, тем меньше растет дефектность. Что до контроллера, то его ресурс гораздо выше современной flash.

P.S.
И вот еще что — в компьютере есть хотя-бы один вентилятор, т.е. этот контроллер будет обдуваться. А вот налепление радиатор _на_липучке_ (с неизвестным термосопротивлением) совершенно не означает снижение температуры объекта охлаждения. Особенно сие касается VRM.
+
avatar
0
Какими числами вы оперируете? 48, 52? откуда это?

По смарту температура 39, по пирометру 38.4, сделал вывод, тепло передается на радиатор с чипов.
+
avatar
  • CKYHC
  • 08 сентября 2018, 23:51
+1
проверить пирометр просто — оставьте в помещении со стабильной температурой предмет, так чтобы на него не попадали прямые солнечные лучи, посмотрите на температуру воздуха и померяйте температуру предмета.
температуры должны совпасть.
+
avatar
  • CKYHC
  • 08 сентября 2018, 23:43
+2
Думаю, нужен радиатор из меди и с более высоким оребрением.
что даст медь?
вот честно…
вы понимаете для чего медь используют?

тепло отдавать будет точно так же, ± в пределах погрешности.

единственное преимущество медный радиатор будет быстрее передавать тепло с одного конца на другой — т.е. равномернее прогреваться.
смысла в этом как-бы около нуля.

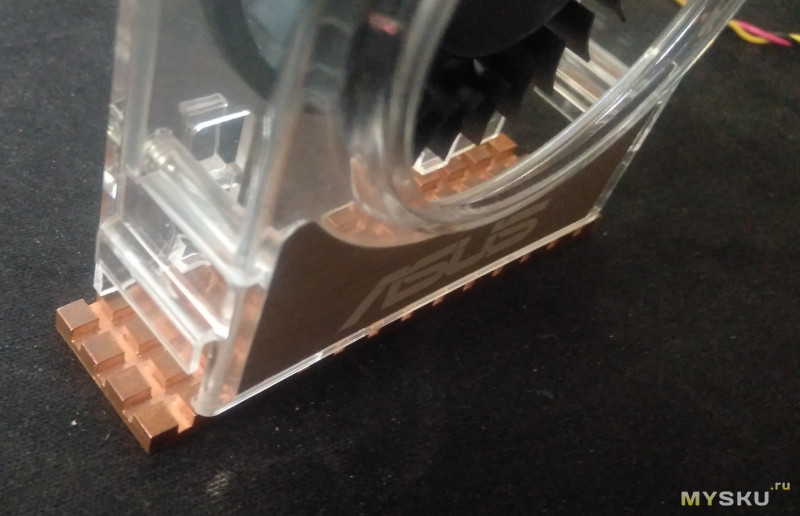

имхо наджо что-то такого плана на минимальных оборотах:

такое когда-то было в комплекте с материнкой ASUS P5B Premium

или направлять вентилятор с боковой стенки на ССД. или устанавливать его туда.
+
avatar
+1

Радиатор медный, пришел с приклееным двухсторонним скотчем. Когда куплю SSD буду думать как лепит
+
avatar
0
Странная конструкция…
+
avatar
0
+
avatar
+1
Спасибо за наводку. Заказал, может поможет. У меня даже без особой нагрузки — 62 градуса NVME.
+
avatar
0
А если м2 под видеокартой стоит, поместиться ли такой бутерброд?
+
avatar
0
Должен, ~1-2 мм над слотом накопителя.
+
avatar
  • Koto
  • 09 сентября 2018, 08:15
0
Сколько новых слов услышал. Вроде админом работаешь, а парк компов старый.
+
avatar
  • shaman
  • 09 сентября 2018, 08:32
0
Познавательно! Но я не заморачивался установкой радиаторов — а просто вкорячил дополнительный вентилятор на стенку сисблока так, чтобы обдувал мат. плату.
+
avatar
0
Как сюда корячить пропеллер?
+
avatar
0
Больше всех выигрывают производитель и продавец подобного комплекта.
С подобным успехом можно самому покрывать водозащитным лаком новый автомобиль.
+
avatar
0
И еще больше проигрывают флудеры от п18.
Введите ваш никнейм для 45го аккаунта!
бум, бум, бум по клаве.
btr836g7iq добро пожаловать!
+
avatar
  • Koto
  • 09 сентября 2018, 11:00
+1
Что ж вы такой нервный. Выпейте пивка (или кофе). Недовольные всегда найдутся, смотрите сквозь пальцы, философски.
+
avatar
-1
Я тут не первый месяц) меня забавляют такие организмы)
+
avatar
  • Mech
  • 09 сентября 2018, 11:09
0
Крепление резинками не нравится совершенно.
Китайские резинки могут довольно быстро задубеть и рассыпаться. И куда упадёт радиатор в этом случае, и что закоротит — тут уж как повезёт.
Попадались кому варианты без резинок?
+
avatar
  • AlexFZ
  • 09 сентября 2018, 12:25
0
Анодирование не проводит ток
+
avatar
0
А куда он упадет? на дно корпуса?
ВЫ их будете ежедневно шевелить?) Задубевшие никуда не денутся.
У меня еще и водянка китайская стоит. :D
+
avatar
  • vlo
  • 09 сентября 2018, 20:23
0
на видеокарту. или другие контроллеры.
+
avatar
  • s3mki
  • 09 сентября 2018, 11:49
+2
А у меня такой, площадь визуально побольше.
+
avatar
+1
Интересный!)
+
avatar
  • nikobraz
  • 10 сентября 2018, 05:39
0
Только что проверил, у меня Samsung PM981 без радиатора в обычном корпусе без вентиляторов, температура, как у вас с радиатором в простое 39, в стресс-тесте не поднималась выше 54.
Хотя до этого, тоже беспокоился насчет перегрева.
+
avatar
0
Какой стресс тест вы делали? на 20 минут 4 бенчмарка одновременно?
+
avatar
0
Есть похожий комплект от тех же JEYI, но красный и без колец силиконовых, т.к. конструкция подразумевает просто защёлкнуться за текстолит. Плюс тепрможвачко не единым пластом, а маленькими квадратиками набрана. Реальне холоднее и спокойнее.
