USB тестер с цветным LCD экраном.

  • Цена: $7 c курьерской доставкой

Всем привет! Данная покупка была спонтанной, зацепил цветной экран и высокая разрядность, по крайней мере на картинках. Переживал, что могут быть никакие углы обзора и низкая точность показаний, как у предыдущих черно-белых моделей за те же $5-8, которые попадались в руки ранее, но всё оказалось не так плохо. Подробное тестирование можно посмотреть под катом.



Характеристики.


Измерение тока: 0-5А
Измерение напряжения: 4-30В
Измерение сопротивления: 0-999.9 Ω
Временной диапазон: 0-99 часов
Мощность: 0-150Вт
Емкость: 0-999999мАч
Рабочая температура: 0-80 °C
Количество хранимых групп: 0-9
Напряжение шины данных: 0-10В

Распаковка и внешний вид.


Посылку сразу не сфотографировал, поэтому пакет

Сзади SKU

В комплекте помимо тестера была небольшая инструкция

Экран устройства без питания черный, за счет чего практически сливается с корпусом

Сзади название модели и характеристики

Входной и выходной разъемы стандартные

Встречались универсальные с перегородкой по центру, что иногда удобнее, но не критично.


Углы обзора экрана шикарные.

Искажения цвета в негатив нет даже в диагоналях

Просто отлично


Функционал.


Однократное нажатие на кнопку переключает десять ячеек памяти по кругу.
Удержание кнопки очищает данные выбранной ячейки
Двукратное нажатие переключает информационный экран

Удержание кнопки во время включения питания запускает режим калибровки напряжения. Двойное нажатие меняет направление корректировки, однократное меняет значение. Для выхода необходимо двойным нажатием добраться до стрелки вправо и однократно нажать кнопку. После корректировки напряжения следует автоматическая калибровка тока(обнуление значения). Нагрузка при этом должна быть отключена.

Благодаря хорошим углам обзора можно видеть показания как тестера, так и нагрузки.
1 Ампер. Все сходится, разница в показаниях напряжения 62мВ, что чуть больше 1%
4.938В 1А тестер, 5В 1А нагрузка

2 Ампера. Расхождение 29мА по току(это погрешность около 1.5%)
4.852В 1.971А тестер, 4.85В 2А нагрузка

3 Ампера. Погрешность напряжения 30 мВ, ток так же отличается на 30мА.
4.763В 2.968А тестер, 4.79В 3А нагрузка

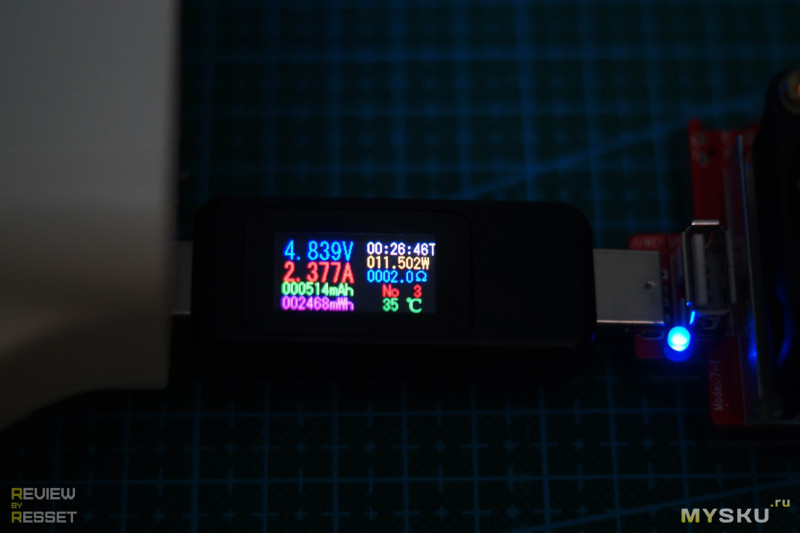

Так же нагрузка и тестер умеют отображать текущее сопротивление

Тут всё более-менее сходится

2 Ома

Тоже довольно точно


Тут наверное у многих возник вопрос — а почему не было тестов с нормальным мультиметром?
Из-за дополнительных точек подключения, значения с потребителем могут значительно искажаться, да и используемый модуль нагрузки я использую достаточно давно — показания выдает довольно близкие к истине, так что решил не заморачиваться. За свои деньги точность у обозреваемого тестера нормальная, нужно точнее — придется переплатить минимум раза так в 3 )
К тому же есть калибровка, которая позволит точнее подстроить данные в нужном диапазоне напряжений.

Итоги.


+ Отличный яркий экран с хорошими углами обзора
+ Довольно точные показания из коробки, есть калибровка.
+ Широкий диапазон напряжения и тока, за счет чего можно проверять устройства, работающие с QC 2.0 и 3.0

Из минусов наверное можно привести мелкий шрифт, но это уже больше придирки, т.к. ограничения вносит размер экрана и корпуса. Так же не хватает разъемов microUSB и Type-C для тестирования соответствующих кабелей.

По умолчанию на странице товара выбран USA склад, из-за этого ценник выше. Необходимо выбрать CN.

Как всегда, приветствуется конструктивная критика в комментариях. Всем добра.
