Боксмод GTRS VBOY 200 (электронные сигареты).


Всем привет. Сегодня рассмотрим мод с платой YiHi SX500, которая может составить конкуренцию известной многим американской DNA. Есть богатый опыт пользования модами разных производителей, так что только собственное мнение и понятным языком. Так же постараюсь подойти больше с технической стороны, а не разбрасываться субъективными фактами, поэтому будет нормальное тестирование — проверка точности измерения сопротивления, выдаваемая мощность, температура, ну и расчлененка, куда ж без нее. Надеюсь будет интересно не только любителям парения =)


Доставка заняла чуть больше двух недель


Распаковка и внешний вид


Белый пакет с пупырчатой пленкой с внутренней стороны

В комплект положили фирменную сумочку, упаковка мода в пленке

Лицевая сторона. Цвет круга соответствует цвету окантовки сабжа

Слева краткое описание достоинств

Сзади предупреждения и характеристики

На правой грани информация о производителе и код для проверки оригинальности устройства

Внутри бархатный мешочек для переноски, цвет соответствует оттенку окантовки

Сам мод в пленке

А так же инструкция и кабель зарядки

Чтобы не закидывать картинками, я собрал гифку для демонстрации внешнего вида устройства.
Весь корпус металлический, боковые вставки силиконовые.

Питается от двух высокотоковых аккумуляторов типоразмера 18650

Полярность отмечена и внутри и на крышке отсека, так же есть пометка, что это 2 версия мода.

Фиксация отсека неплохая, самопроизвольных открытий за время использования не было, в первой версии были жалобы. Крышка во второй версии металлическая, есть 4 вентиляционных отверстия.

Площадка широкая — 24 мм. Пин 510, подпружинен.

Производитель утопил её в корпус, так что можно накручивать баки до 28 мм.
У меня таких крупных нет, так что приведу в пример клон RELOAD RTA 24 мм.

Площадка скрылась, зазора практически нет. Отличное решение.


Характеристики от производителя
Диапазон мощности: 5-200Вт
Диапазон сопротивления спирали: 0.05 — 3 Ома, оптимально: 0.1 — 0.5 Ома
Диапазон температуры: 100℃- 300℃
Питание: 2 x 18650 аккумулятора
Разрешение экрана: 240*240
Режим ограничения энергии: 10-120 Дж, поддержка Ni200/Ti/SS316L
Напряжение: 6.6 — 8.4V
Максимальный ток: 32A
Пиковый ток: 45A
Шрифт: 2 типа
Спящий режим: 30 секунд — 3 минуты
Ячейки памяти режимов: M1 — M5
Предпрогрев Standard / Powerful / Powerful+ / Curve / SOFT
Пин: 510 подпружиненный
Подробные характеристики платы


Функционал



Всего имеется 4 кнопки управления.

Основная(Fire):
Запускает нагрев, трехкратное нажатие блокирует устройство, при этом на дисплей выводится текущее время и дата. Символы довольно крупные, видно хорошо.

Пятикратное нажатие вызывает меню настроек:

— Полностью выключить мод
— Выбрать шрифт, работает если выбрать картинки в качестве заставки
— Подкорректировать температуру режима ТК
— Выбрать тип отображения температуры
— Указать тип материала спирали
— Настроить вручную температурный коэффициент материала

— Откорректировать компенсацию температуры
— Указать время до «засыпания»
— Настроить время
— Выбрать фон. Стоковый самый адекватный. Судите сами

— Отрегулировать яркость от 0 до 10, я пользуюсь значением по умолчанию — 5

Нижние кнопки
Правая переключает ячейки сохраненных подстроек

Средняя меняет режимы работы

Левая переключает режим прогрева спирали от мягкого до мощного старта.

Так же есть режим SXi-Q-S1, который позволяет вручную задать изменение мощности в интервале 1-10 сек.


Так же все они работают в качестве селекторов в меню или при подстройке значений. Огромным минусом считаю их диагональное расположение. Долго привыкал к тому, что верхняя кнопка листает вниз, а нижняя вверх. Оказалось, нужно воспринимать их как левую и правую, тогда всё становится относительно логично и удобно.

Тестирование


Для начала намотал нержавейки немного меньше ома. В отличие от DNA тут плата просит сбросить сопротивление если оно сильно отличается от того что было ранее.

Если после обновления данных показания слегка отличаются от правды, можно подкорректировать значение вручную до 4 знака после запятой. В этом примере была другая спираль.

В моем случае сопротивление спирали 0.76 Ома

Проверяем мультиметром и получаем 0.87 Ома. И это нормально, т.к. провода накидывают как раз 0.1 Ом.


Переходим к проверке мощности. Подключил амперметр между спиралью и плюсовым контактом
Сначала 5 Вт. 2.15 В * 2.695 А = 5.79 Вт. Нужно учитывать, что шунт привносит немного неточности

10 Вт. 3.09 В * 3.705 А = 11.45 Вт. Неплохо.


Вот с термоконтролем всё несколько сложнее. Дело в том, что по мере испарения жидкости, плата пытается компенсировать увеличение температуры, снижая мощность. Но если испарение слишком активное, спираль не успевает смачиваться и срабатывает защита до тех пор пока не накопится достаточно влаги. Это здорово, но возникают проблемы во время тестирования, так что получилось проверить показания только на минималке — 100 градусов, и то под конец вылезло предупреждение. Кстати, еще одна особенность — эта плата довольно быстро отрабатывает блокировку в отличие от той же DNA, так что процесс парообразования практически не останавливается если есть хоть какой-то приток жижи.

При 150 градусах жидкость испарялась слишком быстро и температура успевала подняться только до 120, после чего постепенно снижалась.

Как и у всех «умных» боксов есть ряд защит от:
— Перегрева
— Замыкания
— Перегрузки
— Пониженного или повышенного напряжения(меньше 6.4 или больше 9 Вольт)
— Смены полярности аккумуляторов

Так же есть балансировка аккумуляторов, ток заряда — 2 Ампера


Дополнительные измерения, проведенные пользователем oberon73, материал взят с Ecigtalk

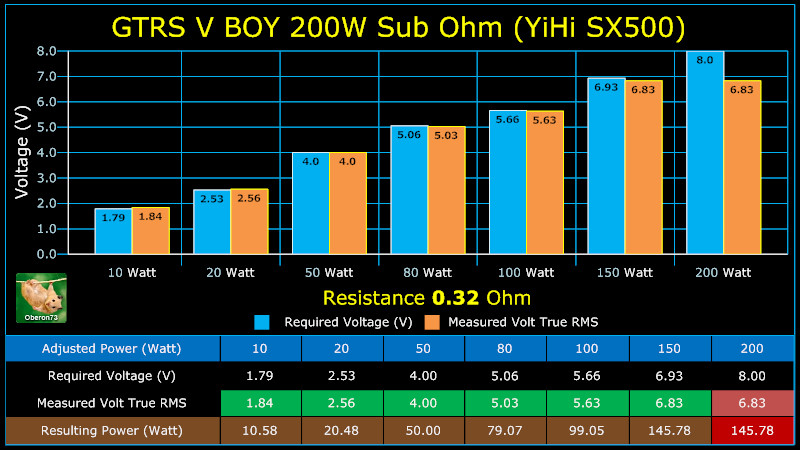

Проверка напряжения в стандартном режиме





Работа термоконтроля

Хорошо смоченная спираль



Плохо смоченная спираль




Расчлененка


Как и писал выше, корпус металлический, но батарейный отсек пластиковый.
К нему тремя винтами крепится крышка батарейного отсека.

Далее 2 винта, скрепляющего две половины корпуса снизу, 2 «звездочки» сверху и готово

Провода питания добротные, припаяны хорошо

Пружина плюсового пина

Сверху плата не представляет из себя ничего особенного

Вот снизу уже интереснее, но мешается балансировочный контакт, пришлось отпаять

Почти у всех элементов затерта маркировка, в том числе и у «мозгов»

Плата покрыта влагостойким покрытием, левее основной микросхемы расположена батарейка часов.

Катушка индуктивности?


Итоги

Что не понравилось:
— Программа для ПК бесполезна, позволяет только обновляться и менять фоновые картинки
— Обновлений нет уже год и скорее всего не будет
— Фоновые картинки кроме стоковой откровенно унылые и подобраны рандомно, ибо не видно нифига
— расположение кнопок управления нелогично, поначалу воспринимаешь их как «вверх» и «вниз» и тупишь.

К части минусов можно адаптироваться:
К кнопкам можно привыкнуть если доказать себе, что это «лево» и «право»
Можно самому сделать информативные фоновые картинки с выделенными областями под данные, хотя первый сток меня более чем устраивает.
Так же из коробки была незначительная, но всё же проблема. Невозможно было правильно настроить время и дату.

Во время разбора пришлось замкнуть контакты батарейки, настройки сбросились и всё пришло в порядок. О такой проблеме ранее не слышал, возможно единичный случай, но вдруг кому пригодится.

Что понравилось:
+ 200 Ватт при компактном размере и небольшом весе
+ Неплохая устойчивость на ровных поверхностях и силиконовые вставки по бокам — корпус вполне удобный
+ IPS экран с хорошими углами обзора, нормальным размером и запасом яркости
+ Ручная калибровка сопротивления с возможностью подстройки
+ Возможность коррекции температуры спирали
+ За счет последних двух пунктов режим термоконтроля работает отлично, другими я не пользуюсь
+ На эталонную мощность выходит не хуже DNA

Вообще изначально в планах было сделать из него портативный паяльник ,10 секунд вполне хватит для пайки smd элементов. Но после тестирования стало жалко — начинка действительно неплохая, поэтому решил оставить как летний вариант вместо основного мода.

Дорого ли стоит сабж, решать Вам, я навязывать свое мнение не буду, лишь cкажу, что ценник в указанном магазине в среднем на 20$ ниже, чем в других площадках =)

Для сравнения со старичком Hcigar на DNA 250.


Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
