На улице жара, и предполагаю не только на юге ;) Помещения, особенно находящиеся под открытым солнцем, сильно прогреваются. Больше всего достается верандам/лоджиям/застекленным балконам и всякого рода тепличным помещениям. Открывать форточки утром, закрывать вечером- не самый практичный вариант. Можно забыть, или температура вдруг поднимется слишком резко. Да и к чему заморочки, если имеется довольно простое решение?..
Имел когда-то печальный опыт. Ранней весной, когда было еще совсем холодно, выдался очень солнечный и теплый день, неожиданно поднявшей температуру в теплице до весьма высоких значений. Эта жара погубила часть перепелов, зимовавших в теплице. После этого я осознал необходимость наличия, именно автоматического проветривания (отдельных помещений)
Уже несколько лет использую «китайский» гидроцилиндр, купленный на Али. В принципе довольно неплохо все работает, несмотря на самодельное, примитивное устройство открывания (когда-то описывал в
обзоре).
Этой весной пришел к выводу, что одной автоматической форточки, несмотря на скромные размеры теплицы, для проветривания явно маловато. Все равно приходиться ходить открывать еще и дверь (автоматика, с возможностью совмещения открывания двери еще и вручную, получается достаточно сложной). Кроме того, во дворе живет много «кошачьих», которым я не очень рад в теплице (по ряду причин, перечислять не буду). А открытая дверь, по-сути, является для них приглашением войти.
Ладно бы только свои ходили, так и гостей ведут, всех соседских…
Короче решил слегка модернизировать теплицу, для улучшения проветривания, и сразу же добавить вторую автоматическую «открывалку».
Первым делом было необходимо изготовить дополнительное окно. Для моей конструкции теплицы не особо много удобных вариантов, самый простой (на мой взгляд) «врезать» его в дверь.
Особых затруднений это не вызвало. Сварил из квадратной трубы по размерам, примерил.
покрасил, прикрутил петли -готово…
А вот с «открывалкой» получилось не так быстро…
Был заказан гидроцилиндр для автоматики, теперь уже комплектом, с устройством открывания.
То простое, которое делал «на коленке» прошлый раз, пристроить для открывания вертикального, довольно крупного окна оказалось сложнее (были нюансы связанные с положением и открыванием двери). Да и особого смысла, как и писал тогда в обзоре, в самостоятельном изготовлении крепления не видел. Но судьба распорядилась иначе… :)
Приехавший комплект
Все приехало относительно быстро, на этот раз даже в упаковке из пенопласта.
Вероятно это было сделано, что бы не пугать работников почты, шевелящимися, распрямляющимися под воздействием жары гидроцилиндрами в горе посылок…
Гидроцилиндр, механизм и крепеж. Имеется еще инструкция, по сборке конструкции, хотя и так все понятно.
Технические характеристики:
Максимальный размер окна примерно 45 см/18 ''.
Максимальный угол открытия при 30-38 градусах Цельсия зависит от регулировки и нагрузки.
Температура начала работы около 20-25 'C. После того как температура упадет до 15-18 'C, окно будет закрыто.
Предназначена для работы с нагрузкой до 7 кг (более 7 кг, рекомендуется использовать две)
Материал: оцинкованная углеродистая сталь и алюминий

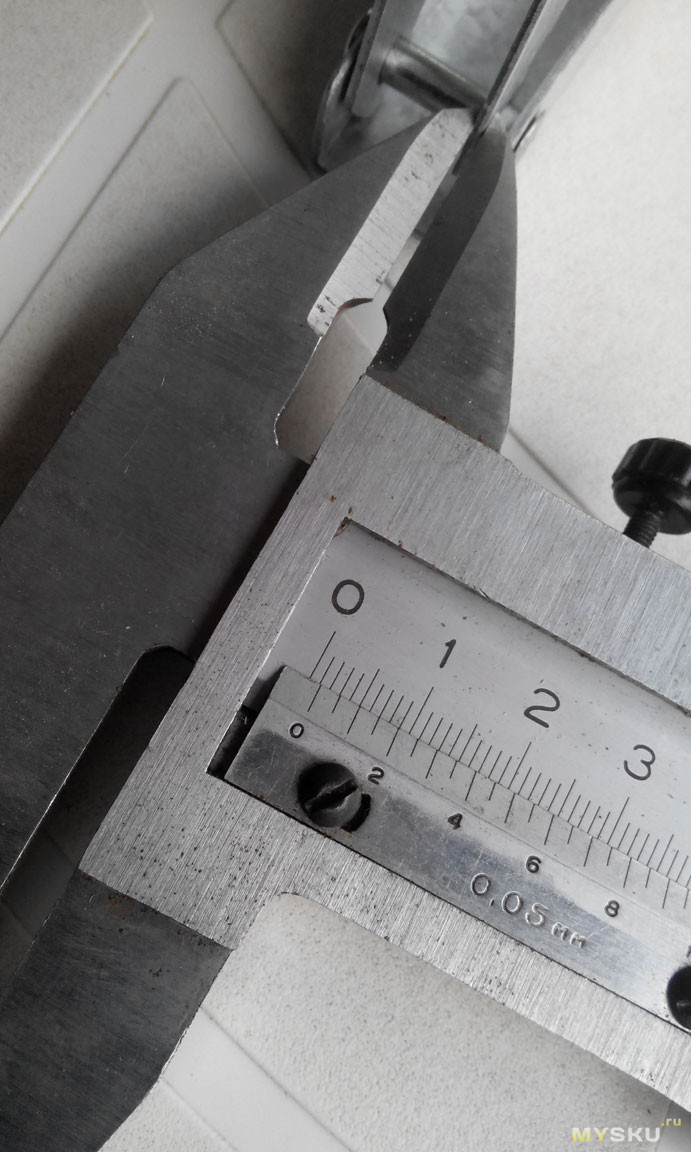

Размеры, особенности конструкции
Вы спросите, что не так с приехавшим механизмом? Да все так! Проблема вылезла не в механизме…
Имея опыт использования подобных гидроцилиндров (покупал несколько таких), я знал как туго они сжимаются. А тут, на полученном, при температуре окружающего воздуха более 20 градусов, при незначительном усилии весь шток относительно легко провалился в цилиндр.
на фото он уже даже слегка «вылез», но все равно отверстия для крепления находятся в цилиндре
При нагревании гидроцилиндр правда более-менее заработал. Не так как хотелось бы, но и совсем неисправным его нельзя было назвать.
У него ход штока начинается с совсем утопленного положения. Возможно мало залито расширяющейся жидкости, или какой-то иной дефект изготовления.
На фото сравнение работы с моим старым, снятым с теплицы
На тот момент я уже начал общение с продавцом. Объяснил ситуацию. Выслушал инструкции, как надо ПРАВИЛЬНО его использовать и т.п. возможные причины неправильной работы устройства.
В ответ предложил продавцу справедливое (на мой взгляд) решение проблемы — я покупаю за половину стоимости гидроцилиндр, для замены бракованного (полная стоимость 10$). Поскольку присланный нельзя назвать совсем неисправным, но длина хода штока заметно короче, а следовательно и угол открывания механизма будет значительно меньше. Продавец начал «плакаться», что скидка 5$ -это ему в убыток, и что он готов скинуть только 2$ :)
Я слегка офигел от такой наглости. Так ему и ответил, что эти 5$ легко мог бы отспорить (с проблемами продавцу) и купить цилиндр в другом месте и поэтому не понимаю рассуждений об убытке, при продаже только гидроцилиндра за половину его стоимости.
Ругаться особо не хотелось, поэтому напрямую ему написал, что спор открывать не собираюсь, хрен с ним, но обязательно укажу в отзывах реальную ситуацию возникшую при покупке. После этого он прислал несколько писем с вопросами как уладить ситуацию, и что он «обо мне» очень переживает… Короче купил я у него другой гидроцилиндр со скидкой 5$ — он меня уговорил :)
Из вышеописанного становится понятно, что один гидроцилиндр остается без механизма открывания. Поэтому решил еще раз, на собственном опыте, подтвердить
нецелесообразность самостоятельного изготовления подобного механизма ;)
В процессе специально занимался мазохизмом:)- что бы посмотреть полученную сумму затрат, использовал минимум купленных материалов (хотя кое-что можно было найти в загашниках и упростить это рукоблудство),.
Довольно много времени ушло именно на «разработку» (и подгонку) конструкции.
Повторять полученную было проще всего, но хотелось хоть в чем-нибудь выиграть, по сравнению с заводской.
Поэтому постарался сделать ее более компактной и менее подверженной коррозии. Заехал в супермаркет и купил несколько алюминиевых профилей и трубку.
Подбирал, чтобы один свободно входил в другой.
Фактически для изготовления нужны только два профиля общей стоимостью примерно 100р. Их, кстати, вполне хватит на изготовление как минимум пары подобных механизмов открывания. Ну и еще пружина, если не хотите «колхозить» систему противовесов на окно (есть определенные сложности при вертикальном расположении форточки). Я пошел по более простому пути, как и прошлый раз, купил обычную пружину для закрывания дверей за 70р — ее легко найти и установить на окно.
Изготовление самодельного механизма открывания
Результат…
для фиксации штока гидроцилиндра по-прежнему использую остатки от заклепок — хорошо подходящий по диаметру и прочности материал. Что бы он не выпал, поступил самым простым способом, одел поверх кусочек изоляции от провода. Так устройство получилось быстросъемным, в то же время самостоятельно она не слезает (нагрузки нет).
Ну и наконец в работе, на теплице
Лишний раз убедился в бесполезности этого занятия! :) Лучше покупать целиком комплект, а не изготавливать подобное самостоятельно. Экономии немного, зато трата уймы времени… это только кажется что все совсем легко, по факту долго «изобретал», и получилось не с первого раза.
UPD По просьбам
ссылка на товар, там где покупал я комплект $16.72
Бонус для «особо упертых мазохистов» :) —
самостоятельное изготовление подобного устройства (автоматики) из подручных средств
на основе банок
Потребуются:
стеклянные банки емкостью 800 мл и 3 л;
жестяная крышка для закатки банок;
полиэтиленовая крышка для банок;
трубка из латуни или меди длиной 30 см и диаметром 0,5 см;
трубка от капельницы;
гвозди 10 см;
деревянный брус, размер которого равен длине рамы форточки;
шпагат или проволока;
паяльник или герметик;
закаточный ключ;
дрель со сверлом 5 мм;
плоскогубцы;
молоток.
В большую банку наливают 800 мл воды и закатывают жестяной крышкой.
В крышке просверливают отверстие и вставляют в него металлическую трубку.
При этом от конца трубки до дна банки должно остаться не менее 2-3 мм. Герметизируют отверстие герметиком или запаивают его.
В маленькую банку наливают 200 мл воды, надевают полиэтиленовую крышку.
В крышке проделывают отверстие, опускают трубку от капельницы таким образом, чтобы до дна оставалось около 2-3 мм, и герметизируют отверстие. Второй конец трубки одевают на металлическую трубку, закрепленную в жестяной крышке
На нижнюю часть форточки закрепляется подготовленный деревянный брус.
К верхней части подвешивают маленькую банку (в основу вбивается гвоздь, к нему шпагатом или проволокой прикрепляется банка).
Большую банку подвешивают к верхней раме парника или ставят на полку, оборудованную под потолком. Желательно, чтобы обе банки находились на одном уровне.
Схема автоматической системы на основе банок:
В результате получается самодельный механизм, работающий по принципу пневмогидравлического сифона. При повышении температуры воздух в большой банке нагревается и вытесняет воду в банку меньшего размера. Вес маленькой банки будет увеличиваться, за счет чего форточка будет открываться. Закрываться форточка в теплице будет при помощи противовеса: при снижении температуры вода будет возвращаться в большую банку, которая, в свою очередь, будет давить на противовес. По мере необходимости нужно будет доливать воду в большую банку.
Имеются иные вариации подобного устройства
Установлено так:
Фото, на улице 26 градусов, но на цилиндр попадает немного солнышка.
Видел в 90-х у знакомого прекрасный вариант термочувствительного элемента.
Стеклянная пятилитровая банка от ассорти «Глобус», герметично закрыта круглой
толстой пластиной фольгированного текстолита (посажена на герметик и 4 зажима по кругу)
стоит внутри теплицы на полочке рядом с поднимающейся секцией.
В пластину насквозь впаяна короткая медная трубка, внутри на нее надета резиновая трубка
до дна. На внешний конец надета длинная резиновая трубка, опущенная в трехлитровую открытую банку,
висящую на рычаге открывания окна примерно на высоте пятилитровой банки.
Пятилитровая банка наполовину наполнена водой (с каким-то антисептиком чтобы не цвела). Все.
При повышении температуры давление в большой банке растет, вода по трубке выдавливается
в трехлитровую, та открывает окно. Температура упала — большая банка высасывает воду назад,
окно закрывается. Знакомый сказал что хотел и большую банку вставить в систему (как качели),
но и так все работало прекрасно.
Причем один цилиндр устанавливался вертикально на одной из внутренних стоек теплицы и через систему блоков и тросов обеспечивалось открытие сразу двух форточек, находящихся в разных ее концах.
Можно прикинуть нагрузку на цилиндр и подобрать любой диаметр и ход поршня (не нужны никакие блоки и тросы). При условии наличия смазки в самом цилиндре, долговечность на порядок выше, чем у китайского «пневмопрома».
