Как относительно дешево прокинуть Wi-Fi на 300 метров

Надеюсь, все помнят проблему последней мили, которая активно решалась в начале нулевых? На сегодня этот вопрос считается закрытым, но… Например я. Живу сейчас частном секторе. Есть один-единственный провайдер с постоянными глюками, ремонтами оборудования, перенастройкой сервера, обрывами и перетягиваниями кабелей (чтоб вы понимали – по улице идет обычная витая пара для внутренних работ) и так далее. Никакой другой поставщик услуг не хочет вести к нам свои коммуникации, поэтому с нормальным интернетом огромнейший … напряг.

Мне в этом плане легче – одно время я имел отношение к телекому, и мне окольными путями за некоторые деньги прямо в дом прокинули оптику. А с другой стороны подключили к одному из нормальных провайдеров с неплохим тарифом. Итог: реальных 100 Мб/с за сравнительно небольшую абонплату. И как нормальный человек, я решил сделать хорошо своим соседям. Поэтому приобрел MikroTikRB2011UAS-2HnD и начал раздавать интернет. Всего у меня 3 подсети: моя, для соседей (проводная) и тестовая с виртуальной точкой доступа.

В общем, близлежащие три дома в радиусе до 100 м. получили интернет, люди довольны, но периодически ко мне обращаются соседи, живущие дальше с просьбой подключить и их. Особенно достал один парень, дом которого находится на расстоянии около 300 м. по прямой, да еще и через дорогу. На фото его дом указан стрелкой:



Я предлагал ему приобрести оборудование Ubiquiti из серии NanoStation и организовать радиоканал, но его смущала стоимость. Еще более матерые устройства имеются в продаже и не являются редкостью, но это уже для промышленных масштабов и для бизнеса, а не для нашей локальной частой затеи.

Когда вселялся в эту квартиру, планировал установить спутниковые тарелки, поэтому установил вот такую мачту возле дымохода. Ее и планировал использовать для монтажа радиооборудования. Но вернемся к нашему вопросу.



В конце концов сосед решился, и поручил мне поиски. Основное условие – легкость установки и демонтажа. Ведь и у него, и у меня это временное жилье и нет смысла серьезно решать вопрос.

Кстати, были варианты купить направленную Wi-Fiантенну, но это не выход: мало ли сколько и какого оборудования сосед захочет подвесить на него. Поэтому только бридж: одна антенна транслирует инет, вторая подключается к компу или WAN-порту роутера, а к нему уже цепляется все, что угодно.

Две абсолютно идентичные картонные коробки без опознавательных знаков и наклейками, на которых какие-то иероглифы и МАС-адресами.



Внутри сами девайсы, инструкция на китайском и английском (английская по качеству выглядит как плохая ксерокопия с ксерокопии)



В комплекте два хомута для крепления к мачте

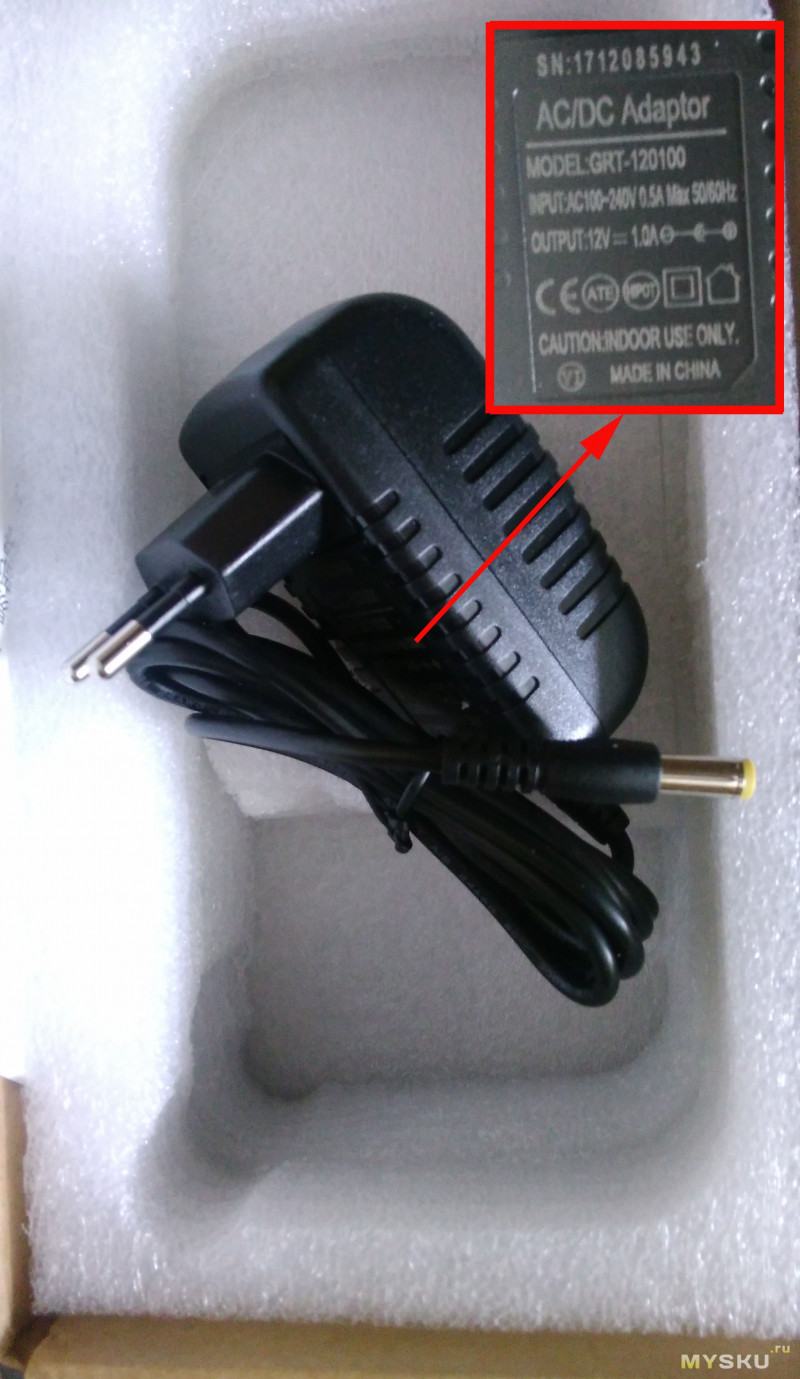

И блок питания на 12В с обычным штекером. Тут китайцы немного дали маху – длина провода всего 1,5 м., а РоЕ не предусмотрен в принципе



Если бы было РоЕ, я бы запитал оборудование прямо с Микротика и не было бы никаких проблем.

С тыльной стороны точки доступа есть кронштейн с проушиной для крепления к трубе



А также панель со светодиодными индикаторами: наличия питания, сети, Wi-Fi и уровня сигнала



Все провода подключаются к разъемам под съемной крышкой в нижней части девайса, которая фиксируется защелкой. Кроме того, там есть выламываемые заглушки для подведения проводов. К сожалению, никаких резиновых уплотнителей для защиты хотя бы от пыли не предусмотрено.



Под крышкой, в глубине корпуса расположены кнопка RESET, панель DIP-переключателей, с помощью которой настраивается режим работы оборудования и IP-адрес, порт Ethernet и разъем питания





Теперь перейдем непосредственно к девайсу и его настройке.
Основные характеристики бриджа:
CPU: AR9344
DDR: 64MB
Flash: 8MB
RF Power: 802.11 a/n, 23dBm±1dBm
RX: — 96dBm
Направленная антенна: 8DBI, 11a/n
Рабочий диапазон: 5ГГц
Максимальная дальность: 1км.
Температура эксплуатации: -10…+60ºС

Оборудование может работать в двух режимах:
1) точка доступа (АР)
2) приемник для подключения по беспроводному каналу и трансляции сигнала на порт LAN (СРЕ)

Настройка режима осуществляется простым изменением положения DIP-переключателя



А вот дальше начинается самое интересное: настройка IP-адресов для линка двух таких девайсов. Традиционно, это делается через веб-интерфейс. Но здесь китайцы пошли по пути с одной стороны, упрощения, а с другой – усложнения процедуры. Хотя, как на это посмотреть.

Итак, у нас есть две группы переключателей, отвечающих за настройку IP-адреса. По умолчанию, айпишники сразу прописаны серыми, т.е. 192.168.ххх.ххх. Пользователь может изменить только подсеть (переключатели 2, 3, 4), причем выбрать можно одну из восьми предустановленных (101 … 108) и идентификатор (переключатели 5 и 6) в диапазоне от 2 до 5. Все.







По утверждению друзей из Поднебесной, да и исходя из вышеуказанного ограничения по количеству IP, к одной точке доступа можно подключить до 4-х приемных устройств.

Что еще из нюансов: АР не транслирует имя сети, пароль для линка между устройствами предустановлен на заводе и вводить его не требуется. Но в таком случае, если где-то в моем районе появится еще одна такая же ноунеймоская китайская штука, то пользователь может спокойно подключиться к инету через точку доступа. Нужно будет только поиграться с установкой DIP-переключателей, и подобрать соответствующий айпишник. Мне, допустим, такаю ситуация не грозит, потому что у меня Микротик, и все лишнее закрыто и запрещено.

Возвращаемся к нашим девайсам. Все манипуляции, которые нужно я произвел, в тестовую подсеть включил точку доступа и свой ноут. Второе устройство было отдано соседу. Он его закрепил, включил в свой комп, подключил электричество и стал ждать)) Поскольку между нами прямая видимость, то направление друг на друга было выставлено без проблем. За происходящим я наблюдал через Winbox, с компа, включенного в мою домашнюю сеть.

Итак, девайс, который остался у меня получил айпи 192.168.88.13 (МАС CC:22:37:A0:02:40), а девайс соседа 192.168.88.14 (МАС CC:22:37:A0:02:15). Это данные из ARP-таблицы



Причем, здесь обнаружилось несовпадение МАС на наклейке (CC:22:37:A0:02:13) одного из девайсов с реальным (CC:22:37:A0:02:15). DHCP-сервер отработал без проблем, компьютер соседа получил айпишник из тестовой подсети.

Я открыл ему доступ в интернет и попросил немного посерфить. Вот скрин его активности



Повторюсь, расстояние по прямой около 300 м. По радиоканалу пингик соседскому компу бегают превосходно, а точка доступа не пингуется вообще



Естественно, мне стало интересно, какая скорость передачи данных через бридж. Это я проверил с помощью утилиты NetStress:



Как видно на скриншоте, китайское оборудование стабильно выдает 20 Мб/с, что отнюдь неплохо. Поскольку это его максимум — такое ограничение по скорости я установил и для своего очередного абонента. Этого вполне достаточно для серфинга, он-лайн игрушек, просмотра фильмов и быстрого скачивания файлов.

В характеристиках километр, но как обычно это «китайский» километр и не указано, какая скорость может быть на краю этого километра (очевидно, «никакая»).

Вот уже с недельку товарищ имеет нормальный, стабильный доступ к сети и это в условиях зимы с метелями. Задача решена и теперь осталось узнать, сколько времени выдержат эти девайсы в наших условиях. Зимние морозы пережили, впереди летняя жара!
