Всем муськовчанам здоровья и всех благ. Решил обзавестись еще одними клещами для себя любимого.И по этому поводу сделал небольшой фото-отчетик.Думаю по случаю дополнять в процессе работы с ними. Для начала фото внешнего вида.Прибор пришел в коробке.Чехол присутствует- из материала типа кожзам, для переноски и хранения нормальный вариант.На лицевой панели кнопка ac/dc(постоянный или переменнный) ток и zero установка ноля.На боковой панели движковый переключатель 40/400А и соответственно 10/1mV на 1А.
Батарея в комплект не входит.Перед установкой разобрал, осмотрел пайку и отфотал начинку.
Приложена инструкция на английском.
Сделал несколько тестов на постоянном токе.
Сначала тест запуска древнего гайковерта БОШ GDR12V который у меня уже много лет (через сделанным на скорую руку переходником)…
Резкий старт с недолгим удержанием кнопки.
Далее тест разряда на электронную нагрузку БОШевского литиевого аккумулятора 18в3Ач.Токи разряда устанавливал 3А и 8.5А.
Параллельно вешал свои старенькие UNI-T 204.
Потом на токе до 1ампера.Нагрузка обычный DC моторчик rc550 подключенный к регулируемому БП.
На этом собственно пока все.Будут вопросы — отвечу по мере возможности.Все инструменты в обзоре куплены за свои и почти ежедневно помогают мне в работе.
PS: Небольшое дополнение.Глядя на клещи Хантек и один коммент от муськовчанина решил переделать удобный гибкий провод на простой экранированный с BNC.И был приятно удивлен На экране мультиметра их незаметно но осциллограф другое дело.
Было так на 10mV с подключенными клещами.

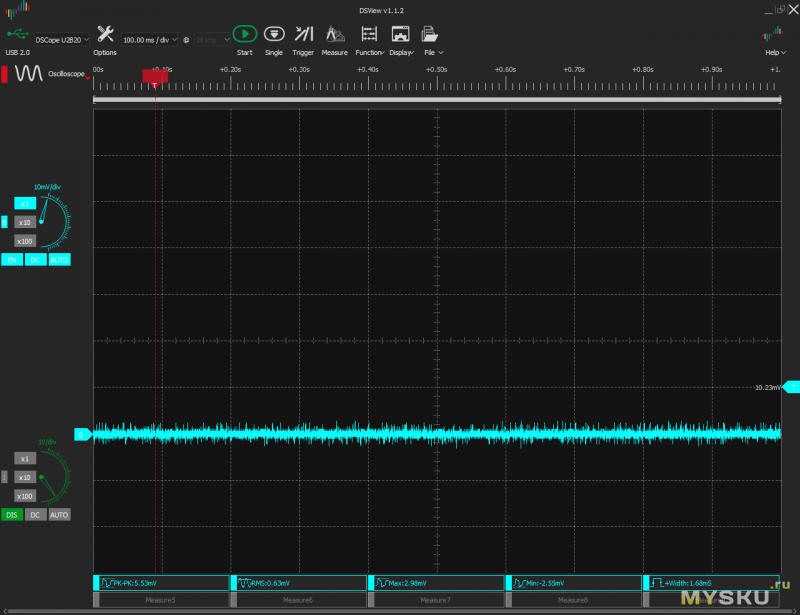

Стало так
Небольшие тесты
Старт вышеупомянутого гайковерта Бош с небольшой прокруткой на диапазоне клещей 400А
Оно же на диапазоне 40А
Ну и тест на 1Ампер.
Планирую купить+6Добавить в избранноеОбзор понравился+14
+24
кстати, нашел схему хантека CC-65 и посмотрел как там кнопка устроена. стоит пара операционников, через один сигнал при помощи кнопки заряжает электролит большой емкости до напряжения выхода клещей, а потом через другой в режиме повторителя это напряжение с конденсатора подается на инверсный измерительный вход. я-то думал там что-то заумное…
Странно, товарисч вроде не первый год на свете живет, а клещи DC в руках не держал… И про то, что показания таких клещей зависят от их ориентации в пространстве тоже нефкурси…
это о ком это? я лично DC клещи в руках держал, и неоднократно. и всё это понятное дело знаю. но одно дело кнопка в клещах с экраном, где обнуление программное, а другое — когда клещи автономные. обычно ставят крутилку, а иногда вообще ничего нет — предполагается коррекция нуля измерительным прибором.
Возможно вы правы. Я глянул не сильно внимательно на плату клещей, подумал, что там, как обычно, процессоры, контроллеры и так далее. Но похоже, там чисто аналоговая схема. Я привык, что на моем народном Uni-T UT210E такая кнопка с рождения есть, вот и удивился, что где-то ее может не быть.
Надо пояснить как ими пользоваться при подключении к мультиметру и как (в каком диапазоне) должен быть мультиметр. Не все специалисты и не все поймут, причём здесь (на фото) — mV (напряжение) и А(ток).
И про совместную работу с осциллографом.
Здесь у многих имеется народный мультиметр HoldPeak HP-890CN. У него прямо в инструкции, было про токовые клещи. Цена (по памяти) была, на те клещи, по-меньше (могу ошибаться).
Да этот момент я упустил. Но на самом деле все просто .1A это = 1mV на диапазоне 400А и 1А=10mV на диапазоне 40A клещей.Большинство современных мультиметров на измерении постоянного напряжения нужный диапазон вольт подтянут автоматом.Потом на клещах нажимаем кнопку zero и замеряем.Добавлю что например мой мультиметр не может отобразить короткий пик тока (на фото это около 50А тест гайковерта) в отличии от осциллографа.Максимум что увидел — это 180mV(это 18Аампер )
их можно подключить к осциллографу. можно подключить к тестеру с более продвинутым функционалом чем у клежей с индикатором — например с измерением пиковых значений и мин/макс, или с даталоггером.
У них частотный диапазон 60 Гц, если верить инструкции. Для использования с осциллографом, думаю, лучше Хантек брать. Ненамного дороже, но сразу с BNC разъемом и диапазон заявлен 20 кГц.
да я чот так посмотрел — хантек-то лучше, но что-то мне подсказывает что после появления его схемы в свободном доступе allsun его тупо скопировали ;) и я не думаю что поставили прям совсем тормозные датчики холла — а больше там тормозить особо и нечему. то есть хантек-то как-то посолиднее и теоретически должен быть получше, но по факту может быть и одно и то же, сравнивать нужно.
Hantek одни и те же клещи делает в двух версиях, отличающихся только разъемами. Может у ваших так же. А может только бананы, поскольку частотный диапазон узкий и большого смысла в подключении к осциллографу нет.
Тут может быть важно наличие выносного индикатора в виде отдельного тестера. Клещи в шкафу прицепил, тестер снаружи висит, крышка шкафа закрыта. Ну или в темноте клещи, тестер на свету.
конечно датчики холла. от положения провода внутри кольца обычно если и меняются показания то незначительно, а вот от положения клещей в пространстве плавают еще как.
тот случай, когда оно не так дорого стоит чтобы заморачиваться самосбором. самые дешевые (которые как раз примерный аналог самопала) баксов наверно меньше 20 уже. что-то более-менее нормальное — порядка 40. если оно вообще прям не нужно — то и покупать не стоит, а если хоть иногда помогает в работе — то эти 40 баксов отбиваются моментально.
впрочем, за 40+ баксов есть хантек, они пожалуй посерьёзнее будут…
www.eevblog.com/forum/testgear/hantek-cc-65-acdc-current-probe-teardown-and-testing/
И про совместную работу с осциллографом.
Здесь у многих имеется народный мультиметр HoldPeak HP-890CN. У него прямо в инструкции, было про токовые клещи. Цена (по памяти) была, на те клещи, по-меньше (могу ошибаться).
Micsig не так давно начал продавать свои токовые клещи. Они до 100 ампер, диапазон заявлен 800/2500 кГц. Но они сильно дороже.
По крайней мере по части помех от проводов.
Интересует 10-50 мА.
Значит мне не пойдет… :(
